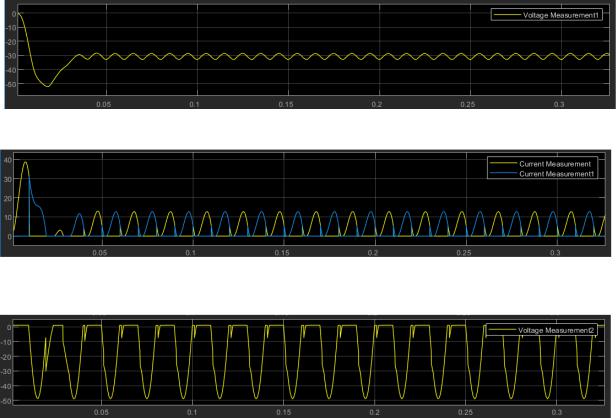

Рис.№3. – Напряжение на нагрузке
Рис.№4. - Ток, протекающий через нагрузку
Рис.№5. - Напряжение на диоде
Вывод: в данной работе провели анализ технического задания, научились выбирать принципиальную схему выпрямительных диодов, рассчитывать сглаживающий фильтр и параметры питающего трансформатора, а также строить временные диаграммы для рассчитанного выпрямителя при помощи программы MATLAB.
6
Список литературы
1.Лавриненко В.Ю. Справочник по полупроводниковым приборам. -М.:
Альянс, 2015.-424 с.: ил.
