Материал: ГОСТ 2.104-2006
ГОСТ 2.104—2006

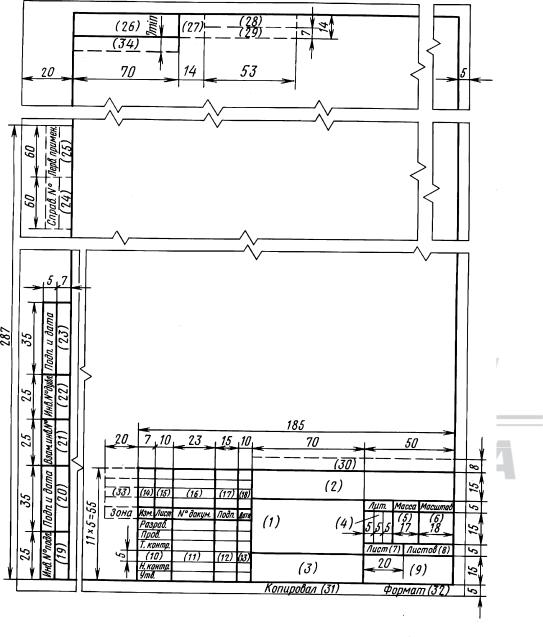

Ф о р м а 1
Основная надпись и дополнительные графы для чертежей и схем
8
ГОСТ 2.104—2006

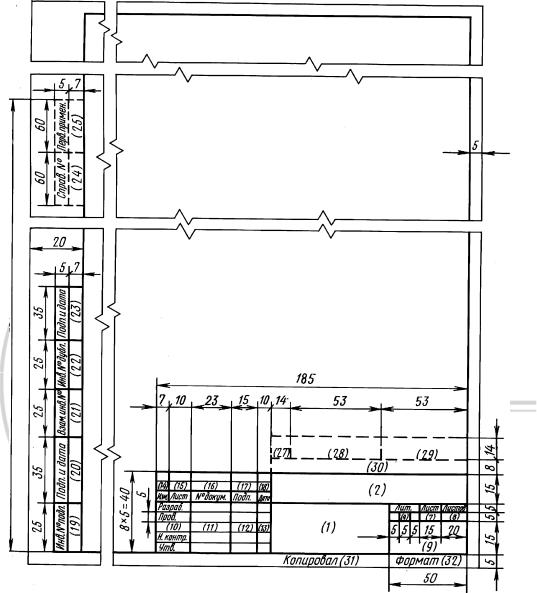

Ф о р м а 2
Основная надпись и дополнительные графы для текстовых конструкторских документов (первый или заглавный лист)
|
|
|
|
|
|
|
|
|
|
8-1* |
9 |
|||
ГОСТ 2.104—2006
Ф о р м а 2а
Основная надпись и дополнительные графы для чертежей (схем) и текстовых конструкторских документов (последующие листы)
10
ГОСТ 2.104—2006

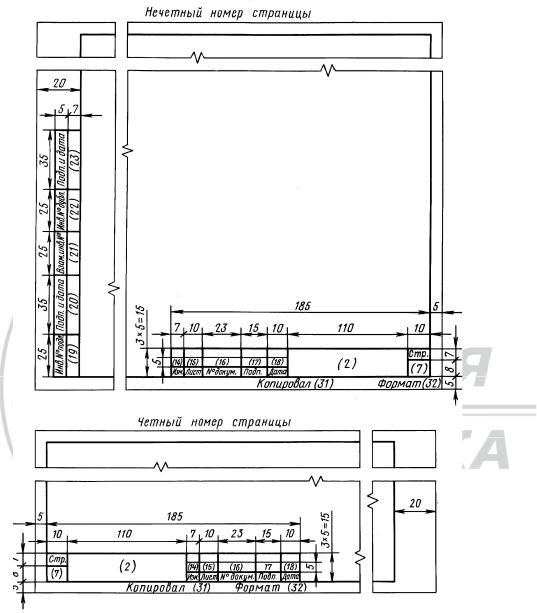

Ф о р м а 2б
Основная надпись и дополнительные графы для текстовых конструкторских документов при двустороннем светокопировании (последующие листы)
|
|
|
|
|
|
|
|
|
|
8-2—1924 |
11 |
|||
ГОСТ 2.104—2006
Приложение А (справочное)
Примеры размещения основной надписи и дополнительных граф к ней
Для формата А4 |
Для форматов больше А4 при расположении основной |
|||
|
надписи вдоль длинной стороны листа |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Для формата больше А4 при расположении основной надписи вдоль короткой стороны листа
1 — основная надпись; 2 — дополнительные графы
12
