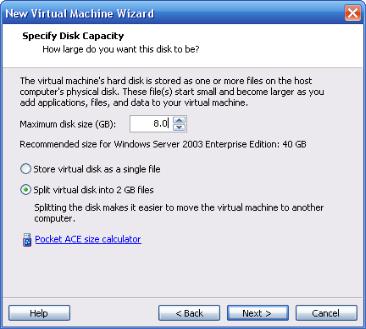

Рис. 4.5. Выбор «жесткого» диска

Установка операционной системы на нем абсолютно аналогична реальному компьютеру. Включение и выключение виртуального компьютера осуществляется кнопками «Power on» (Ctrl+B) и «Power off» (Ctrl+E) на главной панели.

После установки Windows Server 2003 Enterprise Edition настрой-

те сетевое подключение. Задайте IP-адрес (например, 192.168.1.1) и маску подсети (например, 255.255.255.0).

«Ревизор Сети» 2.0

Общие сведения. Дистрибутив «Ревизора Сети» поставляется на диске CD-R. После установки диска в CD-ROM компьютера на экране появится окно интерфейса программы-установщика (при установленном режиме AutoRun). Если режим AutoRun не поддерживается, необходимо запустить файл AutoRun.exe из корневого каталога на CD-R.

91

В части отдельных результатов «Ревизор Сети» интегрирован со сканером Nmap. Комлект Nmap версии 4.20 записан на поставляемом CD-R диске. Данное ПО свободно распространяется в рамках лицензии производителя (Free Software Foundation, Inc. 59 Temple Place - Suite 330, Boston, MA 02111-1307, USA, http://insecure.org/).

Рис. 4.6. Старт программы «Ревизор Сети»

Установку программного обеспечения рекомендовано выполнять в такой последовательности (рис. 4.6):

1)установить сканер Nmap;

2)установить сервер баз данных Firebird версии 2.0;

3)установить ПО «Ревизор Сети»;

4)установить и провести конфигурацию драйвера электронного ключа защиты Guardant.

Впроцессе установки сканера Nmap рекомендуется выбирать параметры установки по умолчанию.

При установке ПО сервера баз данных Firebird версии 2.0 и ПО «Ревизор Сети» пользователю выдаются стандартные диалоги по принятию лицензионного соглашения и выбору каталогов для установки ПО. В выдаваемых диалогах установщика необходимо выбирать значения параметров, принятые по умолчанию.

92

В процессе установки драйвера для электронного ключа защиты Guardant, сам ключ не должен быть установлен в USB (LPT) гнездо ПЭВМ.

ПО Guardant автоматически определяет тип ключа, установленного в текущий момент времени на компьютере. При возникновении каких-либо проблем, связанных с определением ключа защиты, рекомендуется вручную проставить отметку для использования порта USB в данном окне настройки драйвера.

При запуске «Ревизора Сети» возможно появление сообщения об ошибке (рис. 4.7).

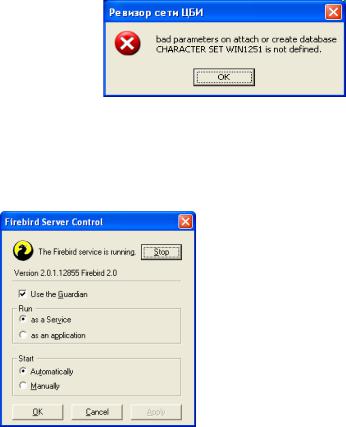

Рис. 4.7. Сообщение об ошибке

Данное сообщение связано с логикой работы сервера баз данных Firebird версии 2.0. и не свидетельствует о некорректной работе «Ревизора Сети». При появлении такого сообщения необходимо выполнить следующие операции:

запустить менеджер Firebird сер-

вера (иконка Firebird 2.0 Server Manager).

3. В открывшемся окне менеджера сервера (рис. 4.8) нажать кнопку «Stop», затем появившуюся кнопку «Start» (перезапустить сервер).

4. Повторно запустить ПО

«Ревизор Сети».

Рис. 4.8. Окно менеджера сервера

93

После выполнения указанных действий «Ревизор Сети» должен успешно стартовать.

При первом запуске карты активности из-под «Ревизора Сети», (кнопка «Карта») возможно появление сообщений «Системе не удается найти указанный путь» или «Класс не зарегистрирован»

(рис. 4.9)

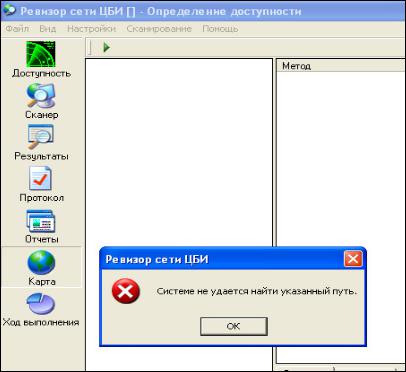

Рис. 4.9. Возможное сообщение при первом запуске программы

В случае появления такого сообщения необходимо выполнить следующие действия:

1)завершить «Ревизор Сети»;

2)запустить выполняемый файл карты активности

(«MapInfo3.exe») используя средства Windows;

3)завершить выполнение файла MapInfo3.exe.

94

Файл MapInfo3.exe находится в каталоге с установленным ПО «Ревизора Сети» в подкаталоге «bin»).

После выполнения указанных действий ПО карты активности, запускаемое из-под «Ревизора Сети» должно стартовать корректно.

Запуск программы. Программа «Ревизор Сети» запускается посредством меню Пуск / Программы рабочего стола Windows или путем клика левой кнопкой мыши на ярлыке «Ревизор Сети», размещенном на рабочем столе после инсталляции ПО.

Запуск программы возможен только при подключенном к USBили LPT-порту электронном ключе защиты из комплекта поставки ПО!

После запуска программы на экране монитора появляется заставка (см. рис. 4.6).

При первом запуске программы необходимо зарегистрировать библиотеки, входящие в состав дистрибутива. Для этого в меню Файл / Регистрация библиотек выбираются библиотеки с модулями проверок для дальнейшего использования. Рекомендуется выбрать все библиотеки.

Далее открывается главное окно программы (рис. 4.10).

Начало работы с программой. Работа с «Ревизором Сети» осуществляется в рамках сессии. Под сессией подразумевается совокупность устанавливаемых пользователем параметров проверок, атрибутов работы программы и результатов проверок.

Пользователю предоставлена возможность экспорта сессии в файл и импорта сессии из файла. В базе данных может храниться только текущая сессия, для работы с несколькими сессиями нужно пользоваться операциями экспорта и импорта.

Установка параметров сессии. Основным параметром сессии является рабочий диапазона IP-адресов тестируемой сети. Его необходимо указать при первом запуске «Ревизора Сети», либо при изменении состава тестируемой сети.

Создание новой сессии осуществляется путем выбора пункта меню Натройки / Параметры сессии. При этом появится окно создания новой сессии (рис. 4.11).

При задании адресов можно через запятую (без пробела) указывать диапазоны нескольких сетей класса С или отдельные IP-адреса,

например: 192.168.20.1-254,192.168.21.5-70,10.1.1.5,10.1.1.36
