Материал: Гидравлический расчет кольцевых водопроводных сетей
Гидравлический расчет кольцевых водопроводных сетей
"Гидравлический расчет кольцевых водопроводных сетей"
1. Исходные данные
.1 Описание расчетной схемы
водоснабжения
Необходимо произвести расчет системы водоснабжения населенного пункта и железнодорожной станции.
Водоснабжение железнодорожного поселка осуществляется подземными водами.
Вода из водосборной галереи 1 поступает в
приемный резервуар 2 и оттуда к насосной станции 3 по напорному водоводу
подается в водонапорную башню 4, из которой потом поступает в кольцевую
водопроводную сеть 4-5-6-7-8-9, снабжающую водой населенный пункт и следующие
промышленные и хозяйственные водопотребители:
Рисунок 1. Схема водоснабжения:
- Источник водоснабжения
- Приемный резервуар
- Насосная станция
- Водонапорная башня
- Станционное здание и краны для заправки пассажирских вагонов
- Локомотивное депо
- Промышленное предприятие №1
- Промышленное предприятие №2
- Промышленное предприятие №3
Расход воды на хозяйственно - питьевые нужды и
полив улиц и зеленых насаждений равномерно распределен вдоль оси разводящей
сети.
1.2 Исходные данные для расчета
1. Расчетное число жителей в поселке -22170 чел.
2. Этажность застройки - 10 этажей.
. Здания населенного пункта оборудованы внутренним водопроводом и канализацией без ванн.
. На станции ежедневно заполняется водой -317 вагонов.
. Максимальные суточные расходы воды:
промышленными предприятиями:
№1 - 3217, м3/сут
№2 - 3717, м3/сут
№3 - 4217, м3/сут
Локомотивное депо - 517, м3/сут
6. Длина участков труб:
3-4 - 4217м
-5 - 1017 м
-6 - 1317 м
-7 - 817 м
-8 - 1317 м
-9 - 1317 м
-9 - 817 м
-7 - 1317 м
. Отметки земли:
Насосной станции (точка 4) - 264 м
В точке 5 - 282 м
В точке 8 - 274 м
В точке 6 - 278 м
. Отметки воды в приемном резервуаре - 258 м.
2.Деление расчетных суточных расходов воды
Основным водопотребителем в поселках и городах являются население, которое расходует воду на хозяйственные и питьевые нужды. Количество воды для этих нужд зависит от степени санитарно-технического оборудования жилых домов, развития сети предприятий общественного обслуживания и общего благоустройства города.
Определение суточного расхода воды Qсут:
· Населенный пункт:
Qср=N*q, м3
Qmax =N*q*Kmax, м3
где N= 22170 чел;
Кmax= 1,2; Кmin= 0,8
q= 0,2 м3 /сут
Qср =22170*0,2=4434 м3
Qmax =22170*0,2*1,2=5320,8 м3
Qmin=N*q*Kmin=
22170*0.2*0.8=3547,2 м3
Наибольший расчётный суточный расход является основой для расчета большинства сооружений систем водоснабжения.
· Поливка улиц и зеленых насаждений:
Q=Ni*qпол
м3/сут,
где Ni - число жителей в поселке;
qпол-
норма воды на полив, приходящаяся на одного жителя;
qпол=0,07 м3/сут;
Q=22170*0,07=1551,9
м3/сут .
· Заправка вагонов:
Q=N*q
м3/сут,
где N
- количество вагонов;
N=317 шт;
q=1 м3/сут;
Q =317*1=317 м3/сут.
Расчетные суточные расходы воды
Таблица 1
№
п/п
Наименование
потребителей
Единицы
измерения
Число
потребителей
Норма
водопотребления, м3/сут
Суточный
расход, м3/сут
Среднесу
точный
В
сутки наиб.
Среднесуточный
В
сутки наиб.
1
Населенный
пункт
чел.
22170
0,2
0,2*1,2=0,23
4434
5320,8
2
Полив
улиц и зеленых. Насаждений
чел.
22170
0,07
0,07
1551,9
1551,9
3
Промышленное
предприятие №1
пред.
1
3217
3217
3217
3217
4
Промышленное
предприятие №2
пред.
1
3717
3717
3717
3717
5
Промышленное
предприятие №3
пред.
1
4217
4217
4217
4217
6
Локомотивное
депо
пред.
1
517
517
517
517
7
Вокзал
зд.
1
15
15
15
15
8
Заправка
вагонов
вагон
317
1
1
317
317
9
Пожаротушение
пожар
2
0,025*3600*3=270
270
540
540
å
19412,7
Свободный напор для хозяйственно-питьевого
водоснабжения определяем по формуле:
Нсв=10+4(n-1)
м. вод. ст. (1)
где n - этажность застройки. Нсв=10+4(10-1)=46
м .вод. ст. принимаем Нсв=46 м. вод. ст.
3. Определение расчетных секундных
расходов воды
.1 Расчет для круглосуточно
действующих объектов
водоснабжение
населенный пункт
Расчетные секундные расходы воды определяют в
л/сутки для отдельных категорий водопотребления. При этом нужно учесть, что
одни пункты водопотребления работают круглосуточно (поселок, промпредприятия,
железнодорожная станция, депо), а другие - неполные сутки (поливка улиц и
зеленых насаждений, заправка вагонов на станции).
Секундный расход круглосуточно работающих
объектов водопотребления определяем по формуле:
qсек=Кчас*Qmaxсут
/86400
м3/с (2)
где: Кчас - коэффициент часовой
неравномерности (кчас=1,56),max
-
суточный расход в сутки наибольшего водопотребления;
- число секунд в сутках.
хозяйственно-питьевые нужды:
qсек=1,5*5320,8/86400=0,096
м3/с
промышленное предприятие №1:
qсек=1,5*3217/86400=0,0558
м3/с
промышленное предприятие №2:
qсек=1,5*3717/86400=0,0645м3/с
промышленное предприятие №3:
qсек=1,5*4217/86400=0,0732
м3/с
локомотивное депо:
qсек=1,5*517/86400=0,0089
м3/с
вокзал:
qсек=1,5*15/86400=0,00026
м3/с
3.2 Расчет для периодически
действующих объектов
Расчетные секундные расходы для периодически
действующих объектов определяются по формуле:
qсек=Qmaxсут
/(3600*Тпотр
), м3/ с (3)
где: Тпотр - период работы объекта в
часах.
- количество секунд в часе.
поливка улиц и зеленых насаждений:
Тпотр=8 часов
qсек=1551,9/(3600*8)=0,0538
м3/с
Заправка вагонов:
Тпотр=nпоездов*tпоезда,
где: nпоездов - количество поездов;поездов=Nвагонов/15=317/15=21;поезда
- время заправки одного поезда(0,5 ч);
Тпотр=21*0,5=10 час.
qсек=317/(3600*10)=0,00881
м3/с
4. Подготовка магистральной
разводящей сети к гидравлическому расчету
Подготовка магистральной разводящей сети к
гидравлическому расчету заключается в составлении расчетной схемы подачи воды
сетью и предварительном распределении потоков воды по ее разводящим линиям. В
кольцевых сетях заданные отборы воды могут быть обеспечены при неограниченном
числе вариантов распределения воды по участкам сети.
4.1 Определение путевых расходов
Расход, приходящийся на 1 погонный метр
разводящей сети, называют удельным расходом:
qуд=
(qсекхпн
+
qсекпоп)/å
L; м3/сек
где: qсекхпн
и
qсекпоп
- суммарный секундный расход соответственно на хозяйственно-питьевые нужды и
полив улиц;
å L
- суммарная длина линий, отдающих воду, м;
qуд=
(0,096 +0,0538)/7619 =0,0000196 м3/ сек
Расход воды, отдаваемый каждым участком qпут,
определяется по формуле:
qпут(i)=qуд*li
м3/сут
где: li
- длина каждого участка разводящей сети
Таблица 2. Путевые расходы разводящей сети
№
участка
Длина
участка li , м
Удельный
расход qуд, м3/с
Путевой
расход qпут(i); м3/с
4-5
1017
0,0000196
0,0199332
5-6
1317
0,0258132
6-7
817
0,0160132
7-8
1017
0,0199332
8-9
1317
0,0258132
4-9
817
0,0160132
4-7
1317
0,0258132
å
0,1493324
4.2 Определение узловых расходов
Узловой расход определяется по формуле:
qузл=0,5åqпут(i)+qсоср
м3/сут
где: qсоср - сосредоточенный расход
потребителя, присоединенного к узлу.
Таблица 3. Узловые расходы разводящей сети
№
узла
Номера
прилегающих участков
Суммы
путевых расходов на прилег. участках åqпут(i), м3/с
Полусумма
путевых расходов 0,5åqпут(i), м3/с
Сосредоточенный
расход потребления qсоср, м3/с
Узловой
расход qузл=0,5åqпут(i)+qсоср
м3/с
5
4-5
0,0199332
0,0228732
0,0088
0,0316732
5-6
0,0258132
6
5-6
0,0258132
0,0209132
0,0089
0,0298132
6-7
0,0160132
7
6-7
0,0160132
0,0308798
0,0558
0,0866798
7-8
0,0199332
4-7
0,0258132
8
7-8
0,0199332
0,0228732
0,0645
0,0873732
8-9
0,0258132
9
8-9
0,0258132
0,0209132
0,0732
0,0941132
4-9
0,0160132
q6=0,0298132
q7=0,0866798
q8=0,0873732
Рис.
q5=0,0316732
q9=0,0941132
Рисунок 2. Расчетная схема водопроводной сети с
узловыми расходами
4.3 Предварительное распределение
потоков воды по линиям разводящей сети
Предварительное потокораспределение должно быть
произведено так, чтобы оно обеспечивало наиболее рациональные диаметры труб её
участков и удовлетворяло требованию надёжности.
На нашей разводящей сети (см.рис.2)в три дальних
узла необходимо подать одновременно расход qузл6
+
qузл7 +
qузл8 по
трём магистральным линиям 5-6, 4-7, 9-8.
Расходы по линиям 5-6, 4-7, 9-8 будут равны:
qмаг(5-6,
4-7, 9-8)= (qузл6
+
qузл7 +
qузл8 )/3
м3/с;
qмаг(5-6,
4-7, 9-8)= (0,0298132+
0,0866798+0,0873732)/3=0,20386м3/с;
q4-5=
q5-6
+ qузл5 =0,2038662+
0,0316732= 0,2355394м3/с;
q4-9=
q9-8
+ qузл9 =0,2038662+0,0941132=
0,2979794м3/с;
q6-7=
q5-6
- qузл6 =0,2038662-
0,0298132= 0,174053м3/с;
q8-7=
q9-8
- qузл8 =0,2038662-
0,0873732= 0,116493м3/с.

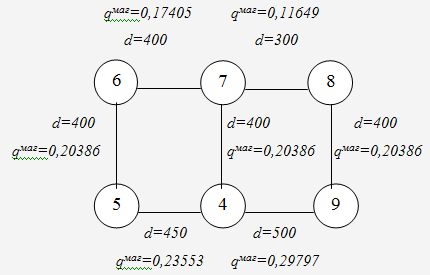

Рисунок 3. Предварительное распределение потоков
воды
4.4 Определение диаметров линий
разводящей сети
По предварительно намеченным расходам определяем
диаметр участков разводящей сети:
Таблица 4
№
участка
Магистральный
расход qмаг м3/с
Условный
проход, мм
Длина
участка
L,м
Расчетное
удельное сопротивление А0 м3/с
Сопротивление
участка Ai= А0*l
4-5
0,23553
450
1017
0,099
100,683
5-6
0,20386
400
1317
0,185
243,645
6-7
0,17405
400
817
0,185
151,145
4-7
0,20386
400
1317
0,185
243,645
7-8
0,11649
300
1017
0,846
860,382
8-9
0,20386
400
1317
0,185
243,645
9-4
0,29797
500 0,057
46,569
5. Гидравлический расчет
магистральной разводящей сети
Гидравлический расчёт производится после
начального потокораспределения экономически наивыгоднейших диаметров линий
сети.
Гидравлический расчёт кольцевой сети ведём по
методу Лобачёва В.Г.
5.1 Определение и
запись на расчетную схему исходных данных
Рисунок 4. Расчетная схема разводящей сети
5.2 Определение потери напора во всех
участках сети
Потери напора на каждом участке сети
определяется по формуле :
hi
= δ Aoi
li
qi2
,
где: qi
-
расход i - го участка сети;
Aoi
-
удельное сопротивление рассматриваемого участка;
δ -
коэффициент, зависящий от скорости движения воды и материала труб;
принимаем = 1.
5.3 определение поправочного расхода
Δ
qК=
- Δ hК
/ (δ Σ
Ai к qi
К
δ-1),
где: Δ
qК -
поправочный расход к-ого кольца;
Δ
hК -
невязка к-ого кольца;
Ai
к -
сопротивление i - ого участка
к-ого кольца;
Ai
к qi
К
δ-1
- сумма произведений сопротивлений трубопровода на расход к-ого кольца.
Для квадратической области сопротивления :
Δ
qК=
- Δ hК
/ (2 Σ (Ai
qi
)
к );
Расчет продолжаем до тех пор, пока невязка не
будет меньше 0,5 м
Все расчеты приводим в таблицу:
Òàáëèöà
¹
êîëüöà
¹
ó÷àñòêà
Äëèíà
ó÷àñòêà, ì
Äèàìåòð
ó÷àñòêà, ì
Ïëîùàäü
æèâîãî ñå÷åíèÿ
ω, ì²
Óäåëüíîå
ñîïðîòèâëåíèå
ó÷àñòêà Àîi, ñ²/ì⁶
Ñîïðîòèâëåíèå
ó÷àñòêà Àik, ñ²/ì5
Ïðåäâàðèòåëüíîå
ðàñïðåäåëåíèå
Ïåðâîå
èñïðàâëåíèå
qik,
ì³/c
Vik,
ì/ñ
δ
Àik*qik
hik
∆q1
qik1
Vik1
δ
Àik1*qik1
hik1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
1
4
- 5
1017
0,45
0,1706
0,099
853,6058
0,235
1,38
1
200,597
47,140
-0,093
0,142
0,83
1
120,879
17,118
5
- 6
1317
0,4
0,1346
0,185
2871,531
0,204
1,52
1
585,792
119,502
0,111
0,82
1
317,619
35,132
6
- 7
817
0,4
0,1346
0,185
151,145
0,174
1,29
1
26,299
4,576
0,081
0,60
1,1
12,184
0,982
4
- 7
1317
0,4
0,1346
0,185
243,645
-0,204
1,52
1
49,704
-10,140
-0,151
-0,355
2,64
1
86,468
-30,687
∑
862,392
161,079
537,149
22,544
2
4
- 7
1317
0,4
0,1346
0,185
243,645
0,204
1,52
1
49,704
10,140
0,151
0,355
2,64
1
86,468
30,687
7
- 8
1017
0,3
0,0759
0,846
77251,38
-0,116
1,53
1
8961,160
-1039,495
0,058
-0,058
0,77
1,1
4518,912
-264,339
8
- 9
1317
0,4
0,1346
0,185
243,645
-0,204
1,52
1
49,704
-10,140
-0,146
1,09
1
35,693
-5,229
4
- 9
817
0,5
0,2091
0,057
46,569
-0,298
1,43
1
13,878
-4,136
-0,240
1,15
1
11,200
-2,693
∑
9074,445
-1043,630
4652,273
-241,575
Òàáëèöà
Âòîðîå
èñïðàâëåíèå
Òðåòüå
èñïðàâëåíèå
∆q2
qik2
Vik2
δ
Àik2*qik2
hik2
∆q3
qik3
Vik3
δ
Àik3*qik3
hik3
19
20
21
22
23
24
25
26
27
28
29
30
-0,0255
0,151
0,88
1
128,673
19,396
-0,0064
0,1443
0,85
1
123,188
17,778
0,120
0,89
1
343,838
20,586
0,1133
0,84
1
325,388
18,436
0,090
0,67
1,1
13,564
1,217
0,0833
0,62
1,15
12,593
1,049
-0,0521
-0,372
2,77
1
90,730
-33,787
-0,0161
-0,3885
2,89
1
94,661
-36,777
576,805
7,412
555,829
0,485
0,0521
0,372
2,77
1
90,730
33,787
0,0161
0,3885
2,89
1
94,661
36,777
0,0266
-0,032
0,42
1,17
2462,186
-78,476
0,0097
-0,0222
0,29
1,28
1712,346
-37,956
-0,120
0,89
1
29,206
-3,501
-0,1102
0,82
1
26,841
-2,957
-0,214
1,02
1
9,960
-2,130
-0,2042
0,98
1
9,508
-1,941
2592,083
-50,320
1843,356
-6,076
6.Îïðåäåëåíèå
âûñîòû âîäîíàïîðíîé
áàøíè è åìêîñòè
íàïîðíîãî áàêà
Ïðè îïðåäåëåíèè
åìêîñòè áàêà
âîäîíàïîðíîé
áàøíè èñõîäèì
èç ñëåäóþùåãî:
ðàñõîä âîäû
èç áàêà îáúåêòàìè
íåðàâíîìåðåí
è çàâèñèò îò
âðåìåíè ñóòîê,
à ïîäà÷à âîäû
íàñîñàìè â áàê
ðàâíîìåðíà;
ðàñïðåäåëåíèå
ðàñõîäîâ âîäû
ïî ÷àñàì ïðèíèìàåì
â çàâèñèìîñòè
îò êîýôôèöèåíòà
÷àñîâîé íåðàâíîìåðíîñòè,
óñòàíîâëåííîãî
ÑÍèÏ, è õàðàêòåðà
îáúåêòà âîäîñíàáæåíèÿ
(íàñåëåííûé ïóíêò,
ïðîìïðåäïðèÿòèå,
çäàíèå ñïåöèàëüíîãî
íàçíà÷åíèÿ è
ò.ï.)

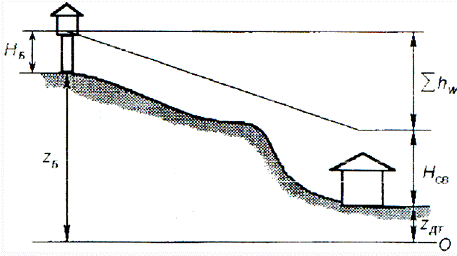

Ðèñ.
Há
= Zäò
+ Hñâ +
∑hw
-
Z á
,
ãäå: Zá
-
îòìåòêà çåìëè
íàñîñíîé ñòàíöèè
(òî÷êà 4);
Zäò
- îòìåòêà çåìëè
â äèêòóþùåé òî÷êå;
Hñâ
-
ñâîáîäíûé íàïîð;
Hñâ
=
10+4(n-1)=46ì
∑hw
-
ïîòåðè íàïîðà
äî äèêòóþùåé
òî÷êè èç ðàñ÷åòà
ïî ìîäóëþ.
Äëÿ òî÷êè
6: Há
=278+30+8,66 - 264-= 52,66=53 ì.
Äëÿ òî÷êè
8: Há
=274+30+14,94 - 264=54,94=55 ì.
Ïðèíèìàåì
Há
=55 ì.
Òàáëèöà.
Åìêîñòü áàêà
(Ê=1,35)
×àñû
ñóòîê
Âîäîïîò,% Ïîñòóïëåíèå
âîäû â áàê, %
Ïîñòóï.
âîäû èç áàêà,
%
Îñòàòîê,
% (À)
0-1
3,0
4,35
1,35
1,35
1-2
3,2
4,35
1,15
2,5
2-3
2,5
4,35
1,85
4,35
3-4
2,6
4,35
1,75
6,1
4-5
3,5
4,35
0,85
6,95
5-6
4,1
4,35
0,25
7,2
6-7
4,4
4,35
0,05
7,15
7-8
4,9
4,35
0,55
6,6
8-9
4,0
4,35
0,35
6,95
9-10
5,6
4,35
1,25
5,7
10-11
4,9
4,35
0,55
5,15
11-12
4,7
4,35
0,35
4,8
12-13
4,4
4,35
0,05
4,75
13-14
4,1
4,35
0,25
5
14-15
4,1
4,35
0,25
5,25
15-16
4,4
4,35
0,05
5,2
16-17
4,3
4,35
0,05
5,25
17-18
4,1
4,35
0,25
5,5
18-19
4,5
4,35
0,15
5,35
19-20
4,5
4,35
0,15
5,2
20-21
4,5
4,35
0,15
5,05
21-22
4,8
4,35
0,45
4,6
22-23
4,6
4,35
0,25
4,35
23-24
3,3
4,35
1,05
5,4
Íàõîäèì
îáúåì áàêà:
W= (Qmax ñóò
/ 100)*A, ì3
ãäå: Qmaxñóò
- ìàêñèìàëüíûé
ñóòî÷íûé ðàñõîä
Qmaxñóò=
19412 ì3
A - íàèáîëüøèé
îñòàòîê â áàêå
%
À=7,2%
W=
(19412/100)*7,2=1397,664ì3
Äèàìåòð
áàêà:
D =3√(W
/ 0,55)=13,64=14ì.
Âûñîòà áàêà:
h= 0,7 D
=9,8=10 ì.
7.Ãèäðàâëè÷åñêèé
ðàñ÷åò âîäîíàïîðíîãî
âîäîâîäà
Ðèñ.
Íàïîðíûé
âîäîâîä ïîäàåò
âîäó îò èñòî÷íèêà
äî âîäîíàïîðíîé
áàøíè. Äëÿ îáåñïå÷åíèÿ
áåñïåðåáîéíîé
ðàáîòû âîäîâîäà
ïðîêëàäûâàþò
íåñêîëüêî íèòîê
(íî íå ìåíåå 2). Ðàñ÷åò
âåäåòñÿ íà ïðîïóñê
ìàêñèìàëüíîãî
ñóòî÷íîãî ðàñõîäà.
Ñåêóíäíûé ðàñõîä
âîäû îïðåäåëÿåòñÿ
ïî ôîðìóëå:
qâîäîâîäà
=Qmax
ñóò /
3600*T*n,
ì3/ñ
ãäå: Qmaxñóò
- ìàêñèìàëüíûé
ñóòî÷íûé ðàñõîä;
Ò -âðåìÿ
ðàáîòû íàñîñîâ
(Ò=23÷àñà);
n - ÷èñëî
íèòîê âîäîâîäà
(n=2).
qâîäîâîäà
=19412/3600*23*2=0,1172
8.Îïðåäåëåíèå
ïîòðåáíîé ïðîèçâîäèòåëüíîñòè
è íàïîðà âîäîïðîâîäíûõ
íàñîñîâ, ïîäáîð
òèïà íàñîñîâ,
îïðåäåëåíèå îòìåòêè
îñè íàñîñà è
ñîîáðàæåíèå
ïî ñîîðóæåíèþ
íàñîñíîé ñòàíöèè

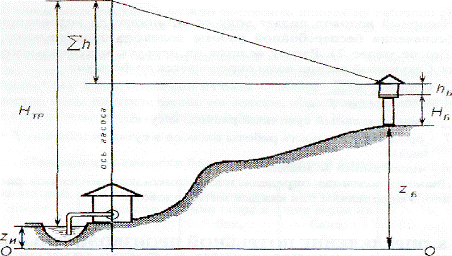

Ðàáî÷èé
íàïîð íàñîñà
ìîæíî îïðåäåëèòü
ïî ôîðìóëå :
Hòð.
= Zá
+ Há +
há -
Zë +
hâîä,
ì
ãäå Zá
-
îòìåòêà çåìëè
â ìåñòå óñòàíîâêè
âîäîíàïîðíîé
áàøíè (òî÷êà
4 ).
Há -
âûñîòà áàøíè;
há -
âûñîòà áàêà â
ìåñòå ðàñïîëîæåíèÿ
áàøíè;
Zë
- îòìåòêà çåìëè
â èñòî÷íèêå;
hâîä
-
ïîòåðè íàïîðà
âîäîâîäà.
Hòð.
=264+55+9-258+23,6=93,6 ì
8.1 Îïðåäåëåíèå
ïîòðåáíîé ìîùíîñòè
è ïîäáîð òèïà
íàñîñîâ
Ïîëåçíàÿ
ìîùíîñòü íàñîñà:
Nï =
(Q ·Hòð·ρ·g)
/ ŋ, Âò
Nï =(0,1027*93,6*1000*9,81)/0,8=94,3
êÂò
ãäå: Q
- ïðîèçâîäèòåëüíîñòü
íàñîñà, ðàâíàÿ
ðàñõîäó, ïðîïóñêàåìîìó
îäíîé
íèòêîé âîäîâîäà,
ì3/ñ (ðàâíà qâîäîâîäà)
Hòð-
òðåáóåìûé íàïîð
íàñîñà, ì
ρ -ïëîòíîñòü
ïåðåêà÷èâàåìîé
æèäêîñòè, ðàâíàÿ
1000 êã/ì3
g - óñêîðåíèå
ñâîáîäíîãî ïàäåíèÿ
=9,81 ì/ñ2
η - ÊÏÄ
íàñîñà, η
= 0,8
Ïî ñâîáîäíûì
ãðàôèêàì îñíîâíûõ
òåõíè÷åñêèõ
äàííûõ öåíòðîáåæíûõ
íàñîñîâ ïîäáèðàåì
íàñîñ:
Hòð=93,6/2=46,8
ì è qâîäîâîäà=0,1027
ì3/ñ =110 ë/ñåê → íàñîñ
òèïà 6ÍÄñ 2950, ïîäáèðàåì
2 íàñîñà, ñîåäèíåííûõ
ïîñëåäîâàòåëüíî.
8.2 Îïðåäåëåíèå
îòìåòêè îñè íàñîñà
Îòìåòêó
îñè íàñîñà ìîæíî
îïðåäåëèòü ïî
ôîðìóëå:
Zí=
Zè+hã
, ì
ãäå: Zí
- îòìåòêà íàñîñà;
Zè -
îòìåòêà âîäû
â èñòî÷íèêå;
hã
- ãåîìåòðè÷åñêàÿ
âûñîòà âñàñûâàíèÿ.
hã
= Hâàêäîï-å
h-V2/2g,
ì
ãäå: Hâàêäîï
- äîïóñòèìûé âàêóóì
äëÿ äàííîãî íàñîñà(
Hâàêäîï=8
ì);
å h
- ïîòåðè íàïîðà
âî âñàñûâàþùåé
ëèíèè;
V-ñêîðîñòü
äâèæåíèÿ âîäû
âî âñàñûâàþùåé
ëèíèè.
Ïîòåðè íàïîðà
âî âñàñûâàþùåé
ëèíèè îïðåäåëÿþòñÿ
ïî ôîðìóëå:
åh = Àâñ
*lâñ*
qâîä2*1,4
, ì
Äëÿ âû÷èñëåíèÿ
ïîòåðè íàïîðà
íåîáõîäèìî îïðåäåëèòü
ïàðàìåòðû âñàñûâàþùåé
ëèíèè. Âîñïîëüçóåìñÿ
ôîðìóëîé äëÿ îïðåäåëåíèÿ
äèàìåòðà âñàñûâàþùåé
ëèíèè:
dâñ
= dâîä
*1,5, ìì
ãäå dâîä
- äèàìåòð âîäîâîäà
(300 ìì)
dâñ
=450*1,5=675 ìì
Ïîëüçóÿñü
ïðèëîæåíèåì ïî
ñåêóíäíîìó ðàñõîäó
âîäîâîäà è ó÷èòûâàÿ
ïðåäåëüíûé ýêîíîìè÷åñêèé
ðàñõîä Ý=0,5 ì3/ñ
(òðóáû ñòàëüíûå),
ïðèíèìàåì óäåëüíîå
ñîïðîòèâëåíèå
Àâñ =0,099 ì/ñ è ïëîùàäü
æèâîãî ñå÷åíèÿ
wâñ
=0,1706 ìì2, lâñ=80.
åh
=0,099*80*0,10272 *1,4=1,00ì
Ñêîðîñòü
äâèæåíèÿ âîäû
âî âñàñûâàþùåé
ëèíèè îïðåäåëÿåòñÿ:
V= qâîä/
wâñ
=0,1027/0,1706=1,353 ì/ñ
Òîãäà ãåîìåòðè÷åñêàÿ
âûñîòà âñàñûâàíèÿ
îïðåäåëèòñÿ:
hã
=8-1,00-1,3532/(2*9,81)=0,263 ì
Çíàÿ âû÷èñëåííûå
çíà÷åíèÿ ïîëó÷èì
îòìåòêó íàñîñà:
Zí=258+0,258=258,258
ì.
Ðàçìåùåíî
íà Allbest
