Материал: Генератор звуковой частоты ГЗЧ-2500

Генератор звуковой частоты ГЗЧ-2500

1. ПОЛНОГЛУБИННАЯ МЕТОДИКА ОПИСАНИЯ ТЕХНИЧЕСКИХ УСТРОЙСТВ

1.1 Назначение

Генератор звуковой частоты ГЗЧ- 2500 предназначен для поиска местповреждения силовых кабельных линий электроснабжения.

Диапазон температур окружающего воздуха, °С - от - 20 до +40;

относительная влажность воздуха при температуре 25 С - до 80 %;

атмосферное давление, мм рт. ст. - 650 - 800.

На месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей)

1.2 Основные технические характеристики

Выходная мощность в согласованном режиме, Вт, не менее 2500;

максимальное выходное напряжение холостого хода, В, 300;

максимальный выходной ток, А 50;

частота генерации, Гц, 1024/2048;

частота. модуляции, Гц, 1,3;

количество ступеней согласования с нагрузкой 12;

диапазон сопротивления нагрузки, Ом, 0,5150;

питание - однофазная сеть переменного тока, 220±22В, 50±2Гц;

потребляемая мощность, Вт, не более, 3000.

1.3 Масса, габариты

Габаритные размеры, мм, 320х360х200;

масса, кг, не более, 1.

1.4 Состав устройства и комплект поставки

Генератор ГЗЧ-2500, шт 1;

провод соединительный с нагрузкой длиной 2 м, шт 2;

руководство по эксплуатации, шт 1;

коробка упаковочная, шт 1.

1.5 Устройство и принцип работы (конструкция, принципиальные схемы, статистика, динамика работы)

Генератор состоит из задающего кварцевого генератора, выполненного на микросхемах DD1.1 и DD1.2, делителя частоты (DD2, DD3), устройства модуляции (DD4), предоконечного каскада (DD1.3, DD1.4, DD6.1, DD6.2, DD7,V24, V25, T1, T2) и оконечного каскада на транзисторах V10 ,V13, V18, V21. Устройство защиты выполнено на микросхеме опторазвязки DA3. Сигнал пропорциональный току снимается с шунта R22, R51.Тиристорный регулятор собран на транзисторах V3,V4, V5, V6 и микросхемах DA2.1, DA2.2, DD5. Входное сетевое напряжение 220 В, 50 гц через автоматы и тиристорный регулятор подается на силовой выпрямитель, емкостной фильтр и далее на транзисторный инвертор, нагрузкой которого служит выходной трансформатор. В генераторе предусмотрен режим модуляции звукового сигнала, защита от перегрузки по току, плавная и ступенчатая регулировка выходного напряжения. Особенностью генератора является способ низкочастотной модуляции выходного сигнала. Модуляция осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течении второго полупериода с частотой 2048 Гц. Преимущество этого способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике. В режиме непрерывной генерации генерируется сигнал с частотой 1024 Гц.

Конструктивно генератор выполнен в корпусе типа «НАДЕЛ» (см. рис.1). На передней панели изделия находятся: - индикатор выходного тока (вся шкала 100 А); - кнопка «10А», при нажатии на которую вся шкала индикатора становится 10А; - ручка плавной регулировки выходного напряжения «ВКЛ УРОВЕНЬ», совмещенная с выключателем; - ручка ступенчатой регулировки выходного напряжения; - светодиод «ПЕРЕГРУЗКА»; - автоматы включения сети с индикатором «СЕТЬ»; - тумблер «МОДУЛЯЦИЯ», включающий режим прерывистой генерации; - клеммы «ВЫХОД».

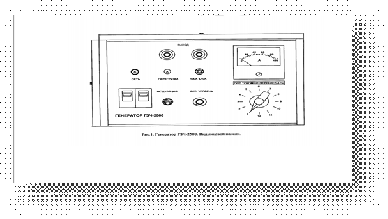

Рисунок 1 - Генератор ГЗЧ-2500.Вид лицевой панели

1.6 Меры безопасности при работе с изделием

Запрещается:

Работать при горящем индикаторе «ПЕРЕГРУЗКА»;

переключать ступенчатый регулятор выходного напряжения под током. Это приводит к быстрому выходу из строя ступенчатого переключателя.

1.7 Подготовка к работе

а) установить генератор на месте эксплуатации;

б) проверить, что испытуемый кабель обесточен;

в) проверить исходное положение органов управления генератора:

Автоматы «СЕТЬ» - выключены;

Ручка ступенчатой регулировки выходного напряжения - в положении «1»;

Ручка плавной регулировки выходного напряжения «ВКЛ УРОВЕНЬ» в крайнем левом положении, и ее выключатель - выключен.

1.8 Порядок работы

Подключить штатными соединительными проводниками испытуемый кабель к клеммам «ВЫХОД». Подключить сетевой шнур генератора к сети 220 В. Включить автоматы «СЕТЬ». Выждать 5-10 секунд, и повернуть ручку плавной регулировки вправо со щелчком.4 Согласовать ручками плавной и ступенчатой регулировки выходное напряжение с сопротивлением нагрузки, ориентируясь на максимально возможный ток, пока еще не горит индикатор «ПЕРЕГРУЗКА». Если в процессе работы происходит снижение переходного сопротивления изоляции кабеля, то возможно загорание индикатора «ПЕРЕГРУЗКА». При этом требуется уменьшить выходное напряжение либо плавно, либо ступенчато. При переключении ступеней обязательно следует выводить ручку плавной регулировки влево, без выключения прибора.

.9 Характерные неисправности и методы их устранения

Все неисправности и методы их устранения в зависимости от сложности их устранения разделяются на пользователей с низким, средним и высоким уровнем технической грамотности.

Таблица 1 - Характеристики неисправностей и методы их устранения для пользователей с низким уровнем технической грамотности

Таблица 2 - Характеристики неисправностей и методы их устранения для пользователей со средним уровнем технической грамотности

Таблица 3 - Характеристики неисправностей и методы их устранения для пользователей с высоким уровнем технической грамотности

1.10 Свидетельство о приемке

Генератор звуковой частоты ГЗЧ- 2500 заводской № ______ признан годным для эксплуатации.

Дата выпуска __________200_г.

МП ОТК __________

1.11 Гарантийные обязательства

Изготовитель гарантирует соответствие установки требованиям действующей технической документации и нормам ПУЭ и ПТБ при соблюдении условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации 12 месяцев со дня отгрузки потребителю. В период гарантийного срока эксплуатации изготовитель производит бесплатный ремонт оборудования, вышедшего из строя, при условии, что потребителем не были нарушены правила эксплуатации. Гарантия не распространяется на оборудование с механическими дефектами, полученными в результате небрежной транспортировки или эксплуатации.

По истечении гарантийного срока изготовитель осуществляет сервисное обслуживание по отдельному договору.

1.12 Сведения о рекламациях

В случае отказа генератора в работе или неисправности его в период гарантийных обязательств, а также обнаружения некомплектности при первичной приемке, потребитель должен выслать в адрес изготовителя (поставщика) письменное извещение со следующими данными:

- заводской номер изделия;

- дату продажи;

- проявление дефекта или неисправности.

Рекламацию на прибор не предъявляют:

- по истечении гарантийного срока;

- при нарушении потребителем правил эксплуатации, хранения, транспортирования предусмотренных эксплуатационной документацией.

Все предъявляемые к установке рекламации регистрируются в таблице 4.

Таблица 4 - Таблица для записи рекламаций

1.13 Свидетельство об упаковке

_____________________________________________________________

номер программного изделия наименование обозначение

предприятия_____________ упакован (о)__________________________

наименование или код предприятия

согласно требованиям, предусмотренным инструкцией______________

обозначение

Дата упаковки _______________________________________

(подпись)

Упаковку произвел ____________________________

(подпись)

Изделие после упаковки принял __________________________

М,П.

2. ПОВЕРХНОСТНО-ПОТРЕБИТЕЛЬСКАЯ МЕТОДИКА ОПИСАНИЯ ТЕХНИЧЕСКИХ УСТРОЙСТВ

.1 Предназначение

Миксер SCARLETT SC-1041 предназначен для смешивания сухих, а также жидких ингредиентов, для создания соусов и подливок, теста для пирогов и пудингов, для взбивания сливок, белков и т.д.

2.2 Общие сведения

Фирма «Арима Холдинг Корп.» Великобритания выражает благодарность за Ваш выбор и гарантирует высокое качество продукта. Новый миксер SCARLETT SC-1041 представляет собой простое в использовании и неприхотливое в хранении устройство, без которого не обойдется ни одна хозяйка.

2.3 Меры предосторожности при обращении с ТУ

Перед первым использованием прибора проверьте, соответствует электропитание Вашего миксера, указанное в табличке с техническими характеристиками, электропитанию Вашей сети.

Во время работы прибора не прикасайтесь к насадкам руками или другими предметами.

Не используйте прибор для смешивания твердых ингредиентов, например, замороженного сливочного масла.

Никогда не опускайте корпус прибора в воду. Если это произошло, отключите прибор от сети питания, высушите миксер и обратитесь в ближайший сервис-центр.

Во избежание перегрева мотора не используйте миксер дольше 10 минут.

Перед отключением прибора от сети питания убедитесь, что переключатель скоростей находится в положении «0». Держитесь рукой за вилку, не тяните за электрошнур.

Используйте миксер только для бытовых целей - при использовании прибора в других целях гарантия аннулируется.

2.4 Распаковка

а) Съемные насадки

б) Корпус

б) Ручка

г) Электрошнур

2.5 Установка

а) Зафиксируйте насадки в отверстиях для насадок

б) Подключите прибор к сети питания

в) Выберите необходимую скорость.

2.6 Подготовка к работе

Для максимального увеличения скорости вращения насадок используйте дополнительную функцию «Турбо», которая позволит Вам добиться наилучшего результата.

После того, как ингредиенты достигли нужной Вам консистенции,

переведите переключатель скоростей в позицию «0».Перед извлечением насадок дождитесь, когда они перестанут вращаться.

Нажмите кнопку извлечения насадок и удалите насадки.

2.7 Порядок работы

Гарантийный срок 12(двенадцать) месяцев со дня продажи изделия.

Гарантийный ремонт производиться в Сервисных Центрах при предъявлении гарантийного талона.

Условия гарантии не предусматривают периодическое техническое обслуживание, установку и настройку изделия на дому у владельца.

Потребитель имеет право предъявить изготовителю требования, предусмотренные законом РФ «О защите прав потребителей» в течение гарантийного срока.

Потребитель обязан соблюдать правила безопасности эксплуатации и хранения.

2.8 Гарантийные обязательства

Гарантийный срок эксплуатации 12 месяцев со дня отгрузки потребителю. В период гарантийного срока эксплуатации изготовитель производит бесплатный ремонт оборудования, вышедшего из строя, при условии, что потребителем не были нарушены правила эксплуатации. Гарантия не распространяется на оборудование с механическими дефектами, полученными в результате небрежной транспортировки или эксплуатации.

По истечении гарантийного срока изготовитель осуществляет сервисное обслуживание по отдельному договору.

3. МЕТОДИКА ОПИСАНИЯ ПРОГРАММНЫХ ПРОДУКТОВ

.1 Предназначение

2001 является математическим редактором, позволяющим проводить разнообразные научные и инженерные расчеты, начиная от элементарной арифметики и заканчивая сложными реализациями численных методов.2001 характеризуется значительными усовершенствованиями по сравнению с предыдущей версией, в частности обладает большей производительностью и расширенными возможностями. Новые инструменты разработки приложений позволяют интегрировать Mathcad с другими приложениями.

Улучшенные объекты программирования сценария позволяют быстро создавать новые модули из программируемых OLE и COM объектов, и сохранять их для повторного использования и распространения. Поддерживаются стандартные языки программирования сценариев, такие как VBScript и JScript.

Новый набор разработчика (Component Software Developers Kit - SDK) позволяет разрабатывать пользовательские Mathcad модули в C++. Новый SDK включает мастер приложений (Application Wizard для Microsoft Visual Studio) для быстрого создания и настройки оболочки нового модуля. Полная интерактивная документация, исчерпывающие файлы заголовка и библиотеки и шаблоны позволяют очень быстро войти в курс дела и успешно завершить работу. Новые пользовательские управляющие элементы Mathcad позволяют встраивать флажки, переключатели, движки и другие стандартные элементы пользовательского интерфейса в рабочие документы Mathcad.2001 отличается превосходными возможностями электронного опубликования и устанавливает новый стандарт для публикации технических документов. С выпуском "Maverick," нового Web инструмента, который позволяет наблюдать живые математические расчеты быстро становится новым интернет стандартом.

3.2 Особенности пользовательского интерфейса

В Mathcad 2001 интерфейс пользователя (Приложение А) интуитивен и сходен с другими приложениями Windows. Его составные части:

верхнее меню, или строка меню (menu bar);

- панели инструментов (toolbars) Standard и Formatting;

- панель инструментов Math (Математика);

рабочая область (worksheet);
