 Ом;                                                                   (10.5)

 (Ом).

Уточняется число вертикальных электродов:

, шт.;                                                                                     (10.6)

 (шт.).

Окончательно принимаем к установке 10 вертикальных заземлителей.

Для подстанций напряжением 6-10/0,4 кВ должно быть выполнено одно общее заземляющее устройство, к которому должны быть присоединены:

-          нейтраль трансформатора на стороне напряжением до 1 кВ;

-          корпус трансформатора;

-          металлические оболочки и броня кабелей напряжением до 1 кВ и выше;

-          открытые проводящие части электроустановок напряжением до 1 кВ и выше;

-          сторонние проводящие части.

Вокруг площади, занимаемой подстанцией, на глубине не менее 0,5 м и на расстоянии не более 1 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования должен быть проложен замкнутый горизонтальный заземлитель (контур), присоединенный к заземляющему устройству.

10.3.2 Выполнение системы зануления в электрических сетях предприятия. Схема зануления

Зануление, как и защитное заземление, должно выполняться в следующих случаях:

-          в помещениях с повышенной опасностью и особоопасных в отношении поражения электрическим током а также вне помещений при напряжениях электроустановок, превышающих 42 В переменного и 110 В постоянного тока;

-          в помещениях без повышенной опасности при напряжении электроустановок 380 В и выше переменного и 440 В и выше постоянного тока;

-          во взрывоопасных зонах всех классов независимо от напряжения электроустановок, в том числе при напряжении до 42 В переменного и до 110В постоянного тока.

Занулению подлежат металлические нетоковедущих части, которые подлежат заземлению, в том числе корпуса электрических машин, трансформаторов, аппаратов, металлические кабельные соединительные муфты металлические оболочки и броня контрольных и силовых кабелей, металлические рукава и трубы электропроводки корпуса переносных электроприемников.

Нейтраль источника тока трансфоратора на стороне до 1000В должна быть присоединена к заземлителю и выведена на щит управления распределительного устройства рис 10.1. Нейтраль присоединяется к заземлителю специальным проводником, который называется заземляющим. Обычно это полосовая сталь, сечение которой зависит от мощности трансформатора, но должно быть не меньше 24 мм2 при прокладке в здании и 48 мм2 при прокладкев земле.

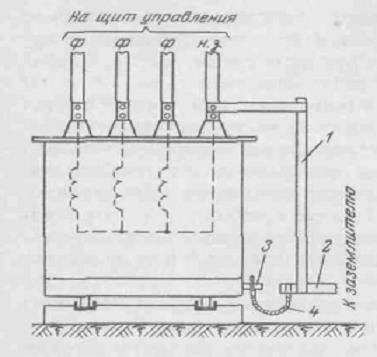

Рисунок 10.1 - Заземление нейтральной точки трансформатора

Заземлитель, к которому присоединяется централь источника тока, должен быть расположен в непосредственной близости от источника. В отдельных случаях, например во внутрицеховых подстанциях, заземлитель допускается сооружать около самой стены здания.

10.4 Проектирование мероприятий противопожарной безопасности в деревообрабатывающем производстве

.4.1 Общие положения

Ответственность за пожарную безопасность помещений цеха и своевременное выполнение противопожарных мероприятий несет мастер или ответственное лицо по противопожарной безопасности, назначенное распоряжением по подразделению. Все рабочие и ИТР должны проходить 1 раз в месяц инструктаж о соблюдении мер охраны труда, в которых также разработаны мероприятия пожарной безопасности. Лица, не прошедшие инструктаж, не должны допускаться к работе.

При строительстве были учтены факторы влияющие на устойчивость здания во время пожара. В здании находятся пожароопасные зоны класса П-IIа и возможны пожары класса А и Е, поэтому установлены 8 огнетушителей марки ОП-8(б)-4А,144B,C,E-05,Д-0,0625 см2. Так же установлены 2 ящика с песком и пожарные щиты с лопатами и ломом. Имеется система пожарной сигнализации «Сигнал 20П» с использованием дымовых и тепловых датчиков, ручных пожарных извещателей. Также есть специальное водоснабжение для пожарных команд, находящееся за территорией цеха

10.4.2 Содержание помещений

-          помещение цеха должно своевременно убираться от стружки, опилок и других отходов производства и постоянно содержаться в чистоте и порядке;

-          не допускается хранение материалов на станках и под ними, а также в проходах и подходах к ним, что затрудняет нормальную эксплуатацию оборудования;

-          запрещается убирать помещение с применением бензина, керосина и других горючих жидкостей;

-          курение в помещение цеха запрещено;

-          в бытовых помещениях шкафы для спецодежды должны быть металлические или деревянные, обработанные антиперенами;

-          при наличии на окнах решеток они должны легко сниматься изнутри помещения без применения инструментов;

-          по окончании рабочего дня необходимо отключить все станки и инструменты, а также выключить освещение, кроме аварийного;

-          при возникновении пожара или загорания необходимо немедленно сообщить в пожарную охрану по телефону 01 и принять меры к ликвидации пожара или загорания имеющимся средствами пожаротушения.

-          пожарные щиты и пожарные шкафы должны располагаться в доступном месте. Подходы к ним должны быть свободными и не завалены материалами;

-          пожарный щит , имеющийся в цехе должен быть укомплектован двумя порошковыми огнетушителями, багром, ведрами, совковыми лопатами, а также установлен ящик с песком. Пожарная сигнализация, находящаяся в цехе должна быть в исправном состоянии. Должны принять меры беспрепятственного проникновения дыма к датчикам, т.е. датчики не должны быть закрыты листовыми материалами и пр.;

-          для предотвращения сильного скопления пыли в воздухе / древесная пыль / должна быть предусмотрена вентиляция помещения через воздуховоды;

-          бункер для скопления стружки и опилок должен своевременно очищаться от них, во избежании переполнения , что может привести к разлетанию опилок;

10.4.3 Обязанности ответственных за пожарную безопасность в цехе деревообработки

Необходимо:

-          соблюдать на вверенных им участках работы установленный противопожарный режим;

-          следить за исправностью приборов отопления, вентиляции, электроустановок, технического оборудования и принимать незамедлительные меры к устранению обнаруженных неисправностей, могущих привести к пожару;

-          производить ежедневный осмотр помещений перед их закрытием после окончания работы с записью в журнале;

-          следить за наличием и исправным состоянием имеющихся средств пожаротушения, а также отключением электроприборов и станков по окончании работы;

10.5 Наводнение, защита энергообъекта при весеннем паводке. Задачи МЧС в 21 веке

«Наводнение на реке возможно от резкого возрастания объема воды вследствие таяния снега или в результате выпадения больших осадков, а также в результате загромождения русла льдом при ледоходе (затор) или закупорки русла внутренним льдом под неподвижным ледяным покровом с образованием ледяной пробки (зажор)»[20].

«Защита людей при наводнениях - оповещение и эвакуация. Борьба с наводнениями - регулирование речного стока путем создания водохранилищ, меры по предотвращению скопления льдов.

Для защиты энергообъекта при весеннем паводке производятся следующие мероприятия:

-          1) Составляются перечни объектов электрических сетей, подверженных подтоплению, организовываются периодические осмотры данных объектов в период паводка;

-          2) Организовывается завоз оборудования, материалов, ГСМ в сетевые участки на период бездорожья;

-          3) По возможности, эвакуируется оборудование, механизмы и материалы из возможных зон затопления;

-          4) До начала ледохода и паводка проверить состояние опор ВЛ 10 - 110 кВ, на переходах через реки, водоемы и овраги, а также опор попадающих в зону затопления;

-          5) Проверяется исправность устройств для сбора и удаления масла, с целью предотвращения попадания его в водоемы;

-          6) Проверяются откачивающие устройства, водосточные канавы для отвода талой воды от территорий подстанций;

-          7) На период паводка запрещаются все виды плановых работ на ВЛ и ТП, оказавшихся в подтопляемых зонах;

-          8) При необходимости, организовываются временные посты наблюдения при угрозе образования заторов льда и опасных для объектов электрических сетей столкновений с ледовыми массами»[20].

«В начале XXI века человечество столкнулось с заметными изменениями своей среды обитания. Меняющийся климат, информационный взрыв, прогрессирующее вмешательство человека в природу, а также возникновение новых угроз, в том числе вызванных военными и террористическими действиями, стали определяющими факторами создания науки управления рисками»[20].

«Целью деятельности органов власти в области обеспечения безопасности жизнедеятельности стало снижение рисков опасностей и угроз и смягчение последствий аварий, катастроф и стихийных бедствий в интересах повышения уровня безопасности личности, общества и окружающей среды и создание необходимых условий для устойчивого мирового развития»[20].

«МЧС России всегда уделяло самое серьезное внимание вопросам снижения рисков чрезвычайных ситуаций и уменьшения их последствий. В рамках Федеральной целевой программы “Снижение рисков и смягчение последствий чрезвычайных ситуаций природного и техногенного характера в Российской Федерации до 2005 года” выполняется комплекс мер по развитию системы мониторинга и прогнозирования чрезвычайных ситуаций, управления в кризисных ситуациях, внедрению передовых технических средств и технологий для их предупреждения и ликвидации последствий. Немаловажным фактором является подготовка специалистов по управлению рисками и обучение населения действиям в условиях чрезвычайных ситуаций»[20].

«Важнейшее направление деятельности МЧС России - создание системы мониторинга, лабораторного контроля и прогнозирования ЧС. В 2001 г. было создано головное учреждение системы - Всероссийский центр мониторинга и прогнозирования чрезвычайных ситуаций природного и техногенного характера (“Центр Антистихия”), который в настоящее время имеет свои филиалы в 6 региональных центрах и многих территориальных подразделениях Министерства. В задачи Центра входит составление долгосрочных, среднесрочных и оперативных прогнозов развития чрезвычайных ситуаций природного и техногенного характера, а также подготовка рекомендаций для местных органов власти по своевременному и эффективному реагированию на ЧС»[20].

«В целях совершенствования работ в области предупреждения ЧС и ликвидации их последствий, повышения оперативности и эффективности действий МЧС России ведется разработка новых технологий проведения спасательных операций, аварийно-спасательного и противопожарного оборудования. Приоритетным направлением является создание парка робототехники, обеспечивающей безопасное проведение работ в случае пожаров, разрушений, радиационного и химического загрязнения территорий. Сегодня аварийно-спасательный инструмент, роботы, приборы и оборудование для проведения поисково-спасательных работ, разработанные по заданию МЧС России рядом отечественных фирм, не уступают по своим тактико-техническим характеристикам лучшим зарубежным аналогам»[20].

«Большое внимание уделяется техническому оснащению подразделений Государственной противопожарной службы, созданию новых технологий пожаротушения, позволяющих оперативно реагировать на пожары в условиях города, в том числе в высотных зданиях. Ежегодно проводится до 30 опытно-конструкторских работ по созданию новых образцов пожарной техники и огнетушащих веществ, в числе последних разработок - пожарный автомобиль порошкового тушения, термоагрессивостойкий костюм из специальных полимерных материалов, боевая одежда пожарного для северных районов»[20].

«Мировую известность получил мобильный госпиталь МЧС России. Медицинский персонал госпиталя, его оборудование и модули могут быть десантированы с самолета в любую точку планеты. Уже через 15 минут после приземления госпиталь готов принять первых пострадавших»[20].

«Важнейшим элементом системы безопасности жизни является повышение культуры безопасности населения. Специалисты МЧС активно участвуют в разработке учебников по курсу “Основы безопасности жизнедеятельности”, подготовке квалифицированных преподавателей, создании учебно-методической базы для различных учебных заведений»[20].

11. ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ

11.1 Сметно-финансовый расчет

Смета-спецификация оборудования и материалов, применяемых при монтаже схемы электроснабжения представлена в таблице 4.1 (приложение 4)

Составление сметы затрат на строительно-монтажные работы

Сметная стоимость объекта определяется на основании сметы.

Для расчетов используются территориальные единичные расценки на монтаж оборудования 2001 г.[TЕРм-2001-08], прейскуранты заводов-изготовителей, методические пособия для расчета сметной стоимости строительства электроэнергетики.

Смета затрат на строительно-монтажные работы представлена в приложении 6.

Составление сметы затрат на пусконаладочные работы.

Стоимость затрат на пусконаладочные работы определяется по территориальным единичным расценкам на пуско-наладочные работы. [TЕРп-2001-1]

Пересчет сметы затрат в цены текущего периода

Пересчет проводится с помощью корректирующих коэффициентов, характеризующих цепные темпы инфляции по отдельным видам товаров, работ и услуг.

Для того чтобы определить общую сметную стоимость строящегося объекта в ценах текущего периода необходимо полную сметную стоимость:

руб.                                           (11.1)

где стоимость строительно-монтажных работ по возведению зданий, сооружений, монтажа технологического оборудования, руб.;

затраты на приобретение основного и вспомогательного технологического оборудования, руб.;

стоимость материалов, изделий и конструкций, руб.;

прочие и лимитированные затраты, руб.

Расчет стоимости строительно-монтажных работ:

 , руб.,                                                   (11.2)

где прямые затраты, руб.;

накладные расходы, охватывающие затраты строительно-монтажных организаций, связанные с созданием общих условий производства, его обслуживанием, организацией, управлением, руб.;
