Материал: Электронные системы помощи водителю

Переключающий клапан полностью открыт. Давление в тормозных контурах отсутствует.

3.3 Динамический ассистент трогания

Динамический ассистент трогания DAA (нем. Dynamischer AnfahrAssistent) также предназначен для автомобилей с электромеханическим стояночным тормозом. Динамический ассистент DAA упрощает трогание при включённом эл/мех стояночном тормозе и трогание на подъёме.

Необходимые требования для реализации этого ассистента: наличие системы ESP и электромеханического стояночного тормоза. Сама по себе функция этого ассистента является программным расширением для блока управления электромеханическим тормозом. Когда водитель хочет привести в движение автомобиль, стоящий на эл/мех. стояночном тормозе, ему не обязательно выключать эл/мех. стояночный тормоз клавишей выключения эл/мех. стояночного тормоза.

Динамический ассистент трогания автоматически выключит эл/мех. стояночный тормоз, если выполнены следующие условия:

● Дверь водителя должна быть закрыта.

● Ремень безопасности водителя должен быть пристёгнут.

● Двигатель должен быть включён.

● Должно быть выражено намерение водителя начать трогание.

При остановке автомобиля, например на светофоре, включение стояночного тормоза отменяет необходимость постоянного держать педаль тормоза нажатой. После нажатия педали акселератора стояночный тормоз автоматически выключается и автомобиль может начинать движение. Трогание при включённом стояночном тормозе.

Трогание на подъёме

У водителя отпадает необходимость при трогании отпускать стояночный тормоз, что ему приходится делать в точной координации с работой педалями сцепления и акселератора и наблюдая при этом за дорожной обстановкой. Надёжно предотвращается нежелательное скатывание автомобиля назад, т. к. стояночный тормоз автоматически выключается только тогда, когда тяговый момент автомобиля превышает рассчитанную блоком управления силу скатывания.

Принцип работы

Автомобиль неподвижен. Электромеханический стояночный тормоз включён. Водитель решает трогаться, включает 1-ю передачу и нажимает педаль акселератора. Динамический ассистент трогания проверяет все существенные для определения момента выключения стояночного тормоза данные:

● угол наклона (Определяется датчиком продольного ускорения.),

● крутящий момент двигателя,

● положение педали акселератора,

● положение педали сцепления (На автомобилях с механической КП используется сигнал датчика положения педали сцепления. На автомобилях с АКП вместо положения педали сцепления запрашивается текущее значение включённой передачи.),

● желаемое направление движения (На а/м с АКП устанавливается по выбранному направлению движения, на а/м с МКП - по сигналу выключателя фонарей заднего хода.)

На основании этих данных блок управления эл/мех. стояночного тормоза вычисляет действующее на автомобиль скатывающее усилие и оптимальный момент выключения эл/мех стояночного тормоза, так чтобы автомобиль мог тронуться без скатывания назад. Когда момент тяги автомобиля становится больше, чем рассчитанное блоком управления значение скатывающей силы, блок управления подаёт управляющий сигнал на оба исполнительных электродвигателя тормозов задних колёс. Действующий на задние колёса стояночный тормоз выключается электромеханически. Автомобиль трогается без скатывания назад. Динамический ассистент трогания выполняет свои функции, не задействуя при этом гидравлические тормозные механизмы, он всего лишь использует информацию, предоставляемую датчиками системы ESP.

3.4 Функция автоматического включения стояночного тормоза

Функция AUTO HOLD предназначена для работы в автомобилях, в которых вместо механического установлен электромеханический стояночный тормоз. AUTO HOLD обеспечивает автоматическое удержание на месте остановившегося автомобиля независимо от того, как именно он прекратил движение, и помогает водителю выполнить последующее трогание (вперёд или назад). AUTO HOLD объединяет в себе следующие функции поддержки водителя:

.4.1 Ассистент движения Stop-and-Go (движение в пробке)

Когда автомобиль, после медленного выката, останавливается сам, ассистент Stop-and-Go автоматически задействует тормоза для удержания его в этом положении. Это особенно облегчает водителю управление при движении в пробке поскольку ему больше не приходится нажимать педаль тормоза только для удержания остановившегося автомобиля на месте.

Автоматизация процесса остановки и трогания облегчает водителю управление при трогании на подъёме. При трогании ассистент в нужный момент отпускает тормоза. Нежелательного скатывания назад не происходит.

3.4.3 Автоматическая парковка

Кода у остановившегося автомобиля с включённой функцией AUTO HOLD открывается дверь водителя или расстёгивается замок ремня безопасности водителя либо выключается зажигание, функция AUTO HOLD автоматически включает стояночный тормоз.

Функция AUTO HOLD также является программным расширением системы ESP и требует для своей реализации наличия системы ESP и электромеханического стояночного тормоза.

Для включения функции AUTO HOLD должны быть выполнены следующие условия:

● Дверь водителя должна быть закрыта.

● Ремень безопасности водителя должен быть пристёгнут.

● Двигатель должен быть включён.

● Для включения функции AUTO HOLD необходимо нажать клавишу AUTO HOLD.

Включение функции AUTO HOLD индицируется загоранием контрольной лампы в клавише.

Если одно из условий перестаёт выполняться, функция AUTO HOLD отключается. После каждого нового включения зажигания функцию AUTO HOLD необходимо заново включать нажатием клавиши.

Принцип работы

Функция AUTO HOLD включена. На основании сигналов скорости колёс и выключателя стоп-сигнала AUTO HOLD распознаёт, что автомобиль неподвижен и что педаль тормоза нажата. Созданное ею тормозное давление «замораживается» закрыванием клапанов гидравлического блока, водитель не должен больше удерживать педаль нажатой. То есть при включённой функции AUTO HOLD автомобиль сначала удерживается в неподвижном состоянии с помощью гидравлических тормозных механизмов четырёх колёс. Если водитель не нажимает педаль тормоза и автомобиль, после того как уже было распознано его неподвижное состояние, вновь начнёт движение, включается система ESP. Она самостоятельно (активно) создаёт тормозное давление в контурах колёс, так чтобы автомобиль прекратил движение. Необходимое для этого значение давления рассчитывается и устанавливается, в зависимости от угла наклона дороги, блоком управления ABS/ESP. Для создания давления функция включает насос обратной подачи и открывает клапаны высокого давления и впускные клапаны ABS, выпускные и переключающие клапаны закрываются или соотв. остаются закрытыми.

Когда водитель нажимает педаль акселератора для трогания, выпускные клапаны ABS открываются и насос обратной подачи перекачивает через открытые переключающие клапаны тормозную жидкость в направлении компенсационного бачка. При этом учитывается наклон автомобиля и дороги в ту или иную сторону, чтобы предотвратить скатывание автомобиля.

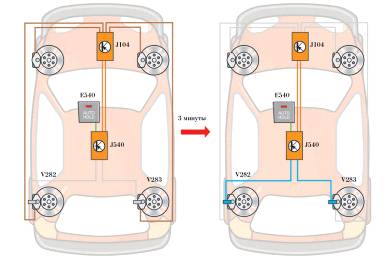

Через 3 минуты неподвижности автомобиля функция его затормаживания переходит от гидравлической системы ESP к электромеханическому тормозу.

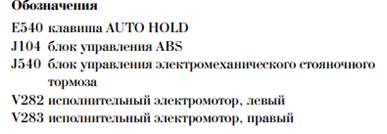

При этом блок управления ABS сообщает блоку управления эл/мех. тормоза рассчитанное им значение необходимого тормозного момента. Оба исполнительных электромотора стояночных тормозов (задних колёс) управляются блоком управления электро-механического тормоза. Автомобиль заторможен с помощью гидравлических механизмов ESP

Автомобиль заторможен с помощью электромеханического стояночного тормоза. Функция затормаживания передаётся электромеханическому тормозу. Гидравлическое тормозное давление автоматически уменьшается. Для этого вновь открываются выпускные клапаны ABS, и насос обратной подачи через открытые переключающие клапаны перекачивает тормозную жидкость в направлении компенсационного бачка. Тем самым предотвращается перегрев клапанов гидравлического блока.

3.5 Система подсушивания тормозов BSW

Система подсушивания тормозов BSW (сокращение от прежнего нем. названия Bremsscheibenwischer) раньше также иногда называлась Rain Brake Support (RBS).

В дождливую погоду на тормозных дисках может образовываться тонкая водяная плёнка. Это приводит к некоторому замедлению возникновения тормозного момента, так как тормозные накладки сначала скользят на этой плёнке до тех пор, пока вода в результате нагрева деталей тормоза не испарится или не будет «стёрта» накладками с поверхности диска. Только после этого тормозной механизм развивает свой полный тормозной момент. При торможении в критической ситуации каждая доля секунды задержки имеет огромное значение. Поэтому для предотвращения такой задержки в срабатывании тормозов в сырую погоду была разработана система подсушивания тормозов. Система подсушивания тормозов BSW следит за тем, чтобы диски тормозов передних колёс всегда были сухими и чистыми. Достигается это лёгким и кратковременным прижатием тормозных колодок к дискам. Тем самым полный тормозной момент достигается в случае необходимости без задержки и сокращается тормозной путь. Обязательным условием для реализации на автомобиле системы подсушивания тормозов BSW является наличие на нём системы ESP.

Условия включения системы подсушивания тормозов BSW:

автомобиль движется со скоростью не менее 70 км/ч

● стеклоочиститель включён.

Если эти условия выполнены, то во время работы стеклоочистителя в постоянном или интервальном режиме колодки передних тормозов через определённые промежутки времени подводятся к тормозным дискам. Тормозное давление при этом не превышает 2 бар. При однократном включении стеклоочистителя колодки подводятся к дискам также один раз. Такие лёгкие прижатия накладок, как они осуществляются системой BSW, для водителя незаметны.

Принцип работы

Блок управления ABS/ESP получает по шине данных CAN сообщение, что сигнал скорости соответствует > 70км/ч. Далее системе требуется сигнал работы электродвигателя стеклоочистителя. По нему система BSW делает вывод, что идёт дождь и на дисках тормозов возможно образование водяной плёнки, приводящей к замедлению срабатывания тормозов. После этого система BSW включает тормозной цикл. На клапаны наполнения передних тормозных цилиндров подаётся управляющий сигнал. Насос обратной подачи включается и создаёт давление прим. 2 бар и удерживает его в течение прим. x оборотов колеса. В течение всего этого цикла система постоянно контролирует тормозное давление. Если тормозное давление превышает определённое заложенное в памяти системы значение, она сразу же снижает давление, чтобы не допустить никакого заметного тормозного воздействия. При нажатии водителем педали тормоза цикл прерывается и после завершения нажатия начинается сначала.

3.6 Ассистент рулевой коррекции

Ассистент рулевой коррекции, называемый также DSR (от англ. Driver-Steering Recommandation, букв. «рекомендация водителю по рулевому управлению»), является дополнительной функцией ESP, обеспечивающей безопасное управление автомобилем. Эта функция облегчает водителю стабилизацию автомобиля в критической ситуации (напр., при торможении на дорожном покрытии с неравномерным сцеплением или при резком поперечном манёвре).

Рассмотрим работу ассистента рулевой коррекции на примере конкретной дорожной ситуации: автомобиль тормозит на дороге, правый край которой представляет собой выбоины, отремонтированные засыпанием их щебнем. Из-за разного сцепления с правой и левой стороны при торможении возникнет разворачивающий момент, который следовало бы скомпенсировать поворотом рулевого колеса в противоположную сторону, чтобы стабилизировать автомобиль на курсе.

На автомобиле без ассистента рулевой коррекции момент, характер и величину поворота рулевого колеса определяет только сам водитель. Неопытному водителю легко при этом совершить ошибку, напр. корректировать рулём каждый раз слишком сильно, что может привести к опасному раскачиванию автомобиля и потере им стабильности.

На автомобиле с ассистентом рулевой коррекции усилитель рулевого управления создаёт на рулевом колесе усилия, которые «подсказывают» водителю, когда, куда и на сколько нужно его повернуть. В результате тормозной путь сокращается, отклонение от траектории движения уменьшается и курсовая устойчивость автомобиля увеличивается.

Условием для реализация функции является:

● наличие системы ESP

● электроусилителя рулевого управления.

Принцип работы

На примере рассмотренной выше дорожной ситуации будет зафиксирована разница тормозных давлений передних правого и левого колёс в режиме срабатывания ABS. Далее, с помощью систем контроля сцепления с дорогой будут собраны дальнейшие данные. Ассистент рассчитывает, исходя из этих данных, какой вращающий момент необходимо подать на рулевое колесо, чтобы помочь водителю выполнить необходимую коррекцию. Тем самым вмешательство в управление системы ESP ослабляется или полностью предотвращается.

В соответствии с этими данными БУ ABS/ESP указывает БУ усилителя рулевого управления, какой управляющий сигнал подать на электромотор электромеханического усилителя рулевого управления. Затребованный поддерживающий вращающий момент электромеханического усилителя облегчает водителю вращение рулевого колеса в нужном для стабилизации автомобиля направлении. Вращение в неправильном направлении не облегчается и поэтому требует от водителя большего усилия. Поддерживающий вращающий момент создаётся так долго, как этого требует блок управления ABS/ESP для стабилизации автомобиля и сокращения тормозного пути. Контрольная лампа ESP при этом не загорается, это происходит только тогда, когда система ESP вмешивается в управление автомобилем. Ассистент рулевой коррекции задействуется до вмешательства ESP. Ассистент рулевой коррекции, таким образом, не задействует активно гидравлическую тормозную систему, а всего лишь использует для получения необходимых данных датчики системы ESP. Собственно работа ассистента рулевой коррекции осуществляется через связь с электромеханическим усилителем рулевого управления.

3.7 Адаптивный круиз-контроль

Исследования показывают, что поддержание правильной дистанции при дальних поездках требует от водителя достаточно много усилий и приводит к его усталости. Адаптивный круиз-контроль ACC (от англ. Adaptive Cruise Control) является системой поддержки водителя, повышающей удобство управления автомобилем. Она разгружает водителя и способствует тем самым повышению безопасности движения. Адаптивный круиз-контроль является дальнейшим развитием системы обычного круиз-контроля (GRA, от нем. Geschwindigkeitsregelanlage).

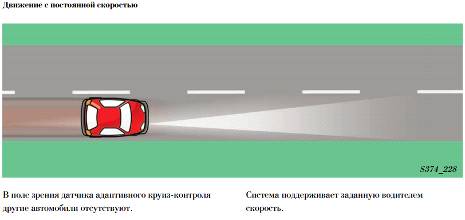

Так же как и обычный круиз-контроль GRA, адаптивный круиз- контроль поддерживает скорость автомобиля на заданном водителем уровне. Но адаптивный круиз-контроль может, кроме того, обеспечивать соблюдение заданной водителем минимальной дистанции до следующего впереди автомобиля. При необходимости адаптивный круиз- контроль снижает для этого скорость до скорости следующего впереди автомобиля. Блок управления адаптивного круиз-контроля определяет скорость следующего впереди автомобиля и расстояние до него. При этом система рассматривает только объекты (автомобили), движущиеся в том же направлении.
