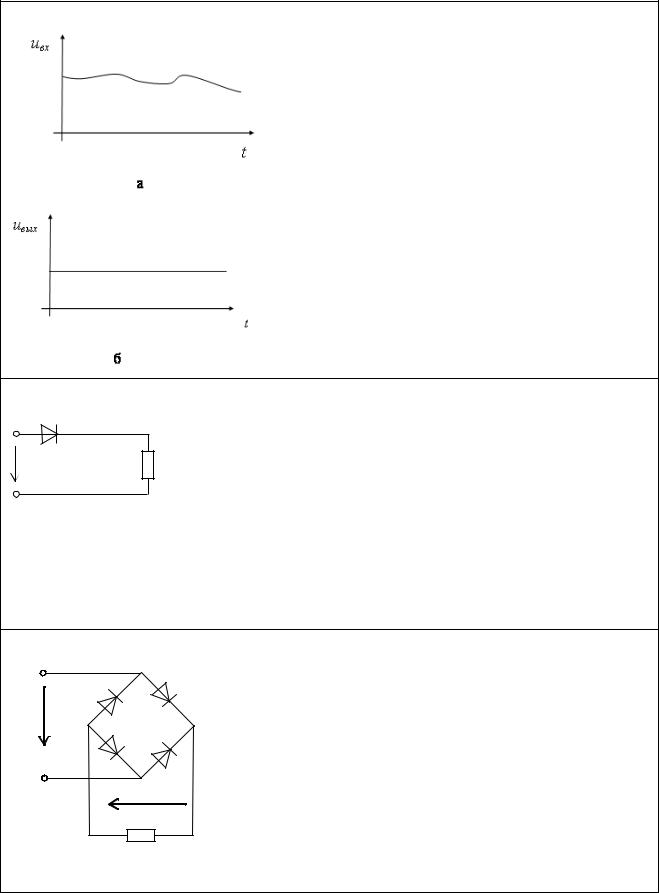

Приведены временные диаграммы напряжения на входе (а) и выходе устройства (б). Данное устройство:
1)сглаживающий LC фильтр;
2)стабилизатор напряжения;
3)однофазный выпрямитель;
4)трехфазный выпрямитель.
7.2.17
VD
U2 Rн
Обратное напряжение на диоде и амплитудное значение напряжения на входе схемы соотносятся как:
1) U = U 2m ;
2)Uобр.mVD = 2 ×U 2m ;
3)Uобр.mVD = π ×U 2m ;
4)Uобр.mVD = U 2m / π .
7.2.18
|
Если напряжение U1 равно 150 В, то |
|||
U1 |
обратное напряжение на диоде составит: |
|||
1) |
150 |
В; |
||
|
||||
|
2) |
95 В; |
||
|
3) |
212 |
В; |
|
Uн |
4) 236 |
В. |
||
Rн |
|
|
|
|
