Материал: Движение жидкостей и газов в природных пластах

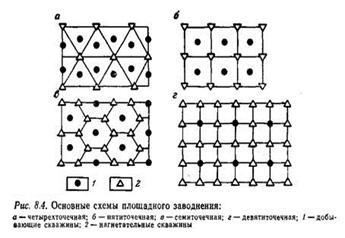

Так, в четырехточечной системе (см. рис. 2.4) соотношение между нефтедобывающими и нагнетательными скважинами 2:1, при пятиточечной системе - 1:1, при семиточечной системе - 1:2, при девятиточечной системе - 1:3. Таким образом, наиболее интенсивным среди рассмотренных являются семи- и девятиточечные системы.

Большое влияние на эффективность площадного заводнения оказывает однородность пласта и величина запасов нефти, приходящаяся на одну скважину, а также глубина залегания объекта разработки.

Рис. 2.4

В условиях неоднородного пласта как по разрезу, так и по площади происходят преждевременные прорывы воды к добывающим скважинам по более проницаемой части пласта, что сильно снижает добычу нефти за безводный период и повышает водонефтяной фактор, поэтому площадное заводнение желательно применять при разработке более однородных пластов.

Очаговое заводнение - это дополнение к уже осуществленной системе законтурного или внутриконтурного заводнения. При этой системе заводнения группы нагнетательных скважин размещаются на участках пласта, отстающих по интенсивности использования запасов нефти. В отдельных случаях при хорошо изученном геологическом строении продуктивного пласта очаговое заводнение можно применять как самостоятельную систему разработки месторождения.

Избирательная система заводнения является разновидностью площадного заводнения и применяется на залежах нефти со значительной неоднородностью.

При системе избирательного заводнения разработка залежи осуществляется в следующем порядке. Залежь разбуривают по равномерной треугольной или четырехугольной сетке, и затем все скважины вводят в эксплуатацию как нефтедобывающие. Конструкция скважин подбирается таким образом, чтобы любая из них отвечала требованиям, предъявляемым к нефтедобывающим и нагнетательным скважинам. Площадь залежи нефти (месторождения) обустраивают объектами сбора нефти и газа и объектами поддержания пластового давления так, чтобы можно было освоить любую скважину не только как нефтедобывающую, но и как водонагнетательную.

Детальным изучением разреза в скважинах по данным каротажа, проведением в скважинах гидропрослушивания из числа нефтедобывающих выбирают скважины под нагнетание воды. Такими скважинами должны быть скважины, в которых нефтепродуктивный разрез вскрывается наиболее полно. Прослеживается гидродинамическая связь выбранной скважины с соседними. Избирательная система с успехом применена на месторождениях Татарской АССР.

Барьерное заводнение. При разработке газонефтяных месторождений с большим объемом газовой шапки может ставиться задача одновременного отбора нефти из нефтяной оторочки и газа из газовой шапки. В связи с тем, что регулирование отбора нефти и газа, а также пластового давления при раздельном отборе нефти и газа, не приводящим к взаимным перетокам нефти в газоносную часть пласта, а газа в нефтеносную часть, весьма затруднено, прибегают к разрезанию единой нефтегазовой залежи на отдельные участки самостоятельной разработки.

Водонагнетательные скважины при этом располагают в зоне газонефтяного контакта, а закачку воды и отборы газа и нефти регулируют таким образом, чтобы происходило вытеснение нефти и газа водой при исключении взаимных перетоков нефти в газовую часть залежи, а газа в нефтяную часть. стратиграфия месторождение пластовый нефтеотдача

3. АНАЛИЗ МЕТОДОВ УВЕЛИЧЕНИЯ НЕФТЕОТДАЧИ ПЛАСТОВ НА ВОСТОЧНО-ЕЛОВОМ МЕСТОРОЖДЕНИИ

3.1 Паротепловая обработка призабойной зоны скважин

Величина притока и темпы извлечения нефти, производительность скважины в значительной степени зависят от состояния призабойной зоны скважины. Особое значение имеет эффективная проницаемость призабойной зоны пласта. Ввиду радиального притока жидкости в скважину, на единицу площади призабойной зоны приходится наибольшее количество поверхностно-активных компонентов. Снижение проницаемости призабойной зоны может быть обусловлена выпадением содержащихся в нефти парафина и асфальтено-смолистых веществ, а также отложением их на поверхности породы и стенках скважины. Поверхности частиц песка или других пород скелета пласта могут служить такими же центрами кристаллизации, как и шероховатые поверхности стенок насосно-компрессорных труб.

В результате адсорбции поверхностно-активных веществ нефти может изменяться молекулярная природа поверхности и произойти гидрофобизация первоначально гидрофильной породы. Опыты Ф.А. Требина показали, что явление затухания фильтрации с повышением температуры снижается, и при 60-65°С для большинства нефтей оно почти исчезает. Повышение температуры препятствует также выделению из нефти парафина и асфальтено-смолистых веществ. Указанные факты показывают, что для повышения производительности скважин тепловое воздействие на призабойную зону является одним из важных методов. Паротепловое воздействие на призабойную зону преследует цель прогрева ограниченной площади пласта, направленного на увеличение продуктивности скважин. При этом улучшаются фильтрационные характеристики, снижается вязкость нефти, изменяйся смачиваемость горных пород, увеличивается подвижность нефти, активизируется режим растворенного газа.

Тепловое воздействие на призабойную зону может быть осуществлено путем электропрогрева или закачкой пара. Нагнетание пара в пласт производят в режиме циклической закачки его в добывающие скважины, выдержкой их в течение некоторого времени и последующего отбора продукции из этих же скважин. При данной технологии достигается прогрев нефтесодержащего пласта в призабойной зоне скважин, наряду со снижением вязкости повышается пластовое давление, происходит очистка призабойной зоны от смолистых веществ и восстановление ее проницаемости, в результате чего увеличивается приток нефти к скважинам, значительно облегчается подъем продукции по стволу скважины, увеличивается охват пласта вытеснением.

На этапе нагнетания пара в пласт он преимущественно внедряется в наиболее проницаемые слои и крупные поры пласта. Во время выдержки в прогретой зоне пласта за счет противоточной капиллярной пропитки происходит активное перераспределение жидкостей: горячая вода и пар проникают в менее проницаемые пропластки, вытесняя оттуда прогретую нефть в более проницаемые слои.

Технология пароциклического воздействия на пласт заключается в последовательной реализации трех операций (этапов).

Этап 1. В добывающую скважину в течение двух-трех недель закачивается пар в объеме 30-100 т на один метр эффективной нефтенасыщенной толщины пласта. При этом происходит нагревание скелета пласта, содержащейся в нем нефти, температурное расширение всех компонентов, повышение давления в призабойной зоне. Объем закачиваемого пара должен быть тем больше, чем больше вязкость нефти в пластовых условиях и чем меньше давление в пласте.

Этап 2. После закачки пара скважину закрывают на «паропропитку» и выдерживают для конденсации пара и перераспределения насыщенности в пласте. В этот период происходит выравнивание температуры между паром, породами пласта и насыщающих его флюидов. При снижении давления в зону конденсации устремляется оттесненная от призабойной зоны пласта нефть, ставшая более подвижной в результате уменьшения вязкости при прогреве. В период конденсации пара происходит и капиллярная пропитка - в низкопроницаемых зонах нефть заменяется водой.

Этап 3. После выдержки скважину пускают на режим отбора продукции, при котором эксплуатацию ведут до предельного рентабельного дебита. По мере остывания прогретой зоны пласта в процессе эксплуатации дебит скважины постепенно уменьшается. Этот процесс сопровождается уменьшением объема горячего конденсата, что приводит к снижению давления в зоне, ранее занятой паром. Возникающая при этом депрессия является дополнительным фактором, способствующим притоку нефти в эту зону.

Эти операции (этапы) составляют один цикл. Фазы каждого цикла, а также объемы закачки пара (на 1 м эффективной толщины пласта) - величины непостоянные и могут меняться от цикла к циклу для получения максимального эффекта.

При осуществлении паротепловой обработки скважин горные породы действуют как теплообменник и способствуют тому, чтобы тепло, аккумулированное в процессе закачки пара, эффективно использовалось при фильтрации нефти из пласта в скважину. Одновременно при проведении паропрогрева происходит очистка призабойной зоны от парафина и асфальтено-смолистых отложений.

Реакция пласта на циклическую закачку пара в значительной степени зависит от коллектора. В толстых крутопадающих пластах, где преобладающим механизмом вытеснения нефти является гравитационное дренирование, может быть осуществлено 10 циклов и более. В пологих пластах, где добыча осуществляется на режиме растворенного газа, пластовая энергия быстро истощается, ограничивая число циклов обработки паром до 3-5.

На практике период нагнетания пара обычно равен одной неделе, редко - более трех недель, а период выдержки длится 1-4 сут., иногда больше, в зависимости от характеристик пласта. Последующая добыча с повышенным дебитом может длиться от 4 до 6 месяцев, после чего цикл работ повторяется.

Существенным экономическим показателем эффективности пароциклического воздействия является паронефтяной фактор, величина которого не должна превышать 2 т/т.

Прогрев ПЗС производят также с помощью спуска на забой скважины нагревательного устройства - электропечи или специальной погружной газовой горелки.

Однако электропрогревом, вследствие малой теплопроводности горных пород, не удается прогреть более или менее значительную зону, и радиус изотермы с избыточной температурой 40°С, как показывают расчеты и исследования, едва достигает 1 м.

Для периодического прогрева ПЗС создана самоходная установка электропрогрева скважин СУЭПС-1200 на базе автомашины повышенной проходимости ЗИЛ-157Е. На машине смонтированы каротажная лебедка с барабаном и приводом от двигателя автомобиля. На барабан наматывается кабель-канат КТНГ-10 длиной 1200 м с наружным диаметром 18 мм. Кабель-канат имеет три основные токопроводящие жилы сечением по 4 мм² и три сигнальные жилы сечением по 0,56 мм². Скрутка жил обматывается прорезиненной лакотканью и грузонесущей оплеткой, рассчитанной на разрывное усилие кабеля в 100 кН.

Вес 1 м кабеля 8 Н. На одноосном прицепе смонтированы автотрансформатор и станция управления от установки для центробежных электронасосов, применяемых при откачке нефти из скважин.

В комплект установки СУЭПС-1200 входят три таких прицепа для обслуживания трех скважин, а также вспомогательное оборудование, состоящее из устьевого ручного подъемника, треноги блока-баланса, устьевых зажимов кабеля и другого оборудования. Нагревательный элемент имеет три U-образные трубки из красной меди диаметром 11 мм, заполненные плавленой окисью магния. В трубках расположена спираль из нихромовой проволоки (рис. 21).

Сверху нагревательные трубки закрыты металлическим кожухом для защиты от механических повреждений. Нагреватель имеет наружный диаметр 112 мм и длину 2,1 м при мощности 10,5 кВт и длину 3,7 м при мощности 21 кВт. В верхней части электронагревателя монтируется термопара, подключаемая к сигнальным жилам кабеля, с помощью которой регистрируется на поверхности забойная температура и весь процесс прогрева. На устье скважины кабель-канат подключается к станции управления и автотрансформатору, который подсоединяется к промысловой низковольтной (380 В) сети.

Измерения температуры по стволу скважины показали, что нагретая зона распространяется примерно на 20-50 м вверх и на 10-20 м вниз от места установки электронагревателя. Это объясняется конвективным переносом теплоты в результате слабой циркуляции жидкости в колонне над нагревателем. По данным промысловых электропрогревов ПЗС в Узбекнефти после 5-7-суточного прогрева нагревателем мощностью 10,5 кВт и последующего его отключения температура на забое падает со скоростью примерно 3-5°С/ч. Поэтому пускать скважину в работу после электропрогрева необходимо без промедления.

Эффект прогрева держится примерно 3-4 мес. Повторные прогревы, как правило, показывают снижение эффективности.

По результатам 814 электропрогревов в Узбекнефти эффективных было 66,4%, при этом получено 70,3 т дополнительно добытой нефти на одну успешную обработку. По результатам 558 электропрогревов в Башкирии эффективных было 64,7%, при этом на каждую эффективную обработку получено 336 т дополнительной нефти.

В Сахалиннефти по данным 670 операций средняя эффективность составила 63 т дополнительной нефти на 1 обработку.

3.2 Тепловые методы повышения нефтеотдачи

При тепловых методах повышения нефтеотдачи пластов (ПНП) коллектор подогревается, чтобы снизить вязкость нефти и/или испарить ее. В обоих случаях нефть становится более подвижной и ее можно более эффективно направлять к добывающим скважинам. Помимо добавочного тепла в этих процессах создается движущая сила (давление). Существует два перспективных метода термического ПНП: нагнетание перегретого водяного пара и метод внутрипластового движущегося очага горения.

3.3 Вытеснение нефти перегретым паром

Водяной пар благодаря скрытой теплоте парообразования обладает значительно большим теплосодержанием, чем горячая вода. Если вода при температуре 148,9°С содержит 628 кДж/кг тепла, то насыщенный пар при той же температуре - 2742 кДж/кг, т.е. более чем в 4 раза. Но это еще не означает, что пар отдаст пласту в 4 раза больше тепла, чем-то же количество воды. Если пластовая температура равна 65°С, то 1 кг воды, нагретой до 148,9°С передает пласту 356 кДж, а 1 кг пара при тех же условиях - 2470 кДж, т.е. почти в 7 раз больше. Поэтому при помощи пара в пласт можно внести значительное количество тепла в расчете на единицу веса нагнетаемого агента. Кроме того, при одинаковых условиях 1 кг пар занимает в 25-40 раз больший объем и может вытеснить наибольший объем нефти, чем горячая вода.

При закачке пара в нефтяной пласт используют насыщенный влажный пар, представляющий собой смесь пара и горячего конденсата. Степень сухости закачиваемого в пласт пара находится в пределах 0,3-0,8. Чем выше степень сухости пара, равная отношению массы пар к массе горячей воды при одинаковом давлении и температуре, тем больше у него теплосодержание по сравнению с горячей водой. К примеру, при давлении 10 МПа и температуре 309°С у влажного пара со степенью сухости 0,6 теплосодержание почти в 1,6 раза больше, чем у горячей воды.

Процесс распространения тепла в пласте и вытеснение нефти при нагнетании в пласт водяного пара является более сложным, чем при нагнетании горячей воды. Пар нагнетают в пласты через паронагнетательные скважины, расположенные внутри контура нефтеносности, извлечение нефти производится через добывающие скважины.

Механизм извлечения нефти из пласта, при нагнетании в него перегретого пара, основывается на изменениях свойств нефти и воды, содержащихся в пласте, в результате повышения температуры. С повышением температуры вязкость нефти, ее плотность и межфазовое отношение понижаются, а упругость паров повышается, что благоприятно влияет на нефтеотдачу. Увеличению нефтеотдачи также способствуют процессы испарения углеводородов за счет снижения их парциального давления. Снижение парциального давления связано с наличием в зоне испарения паров воды. Из остаточной нефти испаряются легкие компоненты и переносятся к передней границе паровой зоны, где они снова конденсируются и растворяются в нефтяном валу, образуя оторочку растворителя, которая обеспечивает дополнительное увеличение нефти. При температуре 375°С и атмосферном давлении может дистиллироваться (перегоняться) до 10% нефти плотностью 934 кг/м³.
