Материал: ЦОС-№4
Лабораторная работа №4 “КИХ-фильтры”
1.Рассчитать и исследовать КИХ-фильтры.
Исходные данные на доске.
Примеры.
fs=720 Гц N=1024
%%%%%%%%%%%%%%%%%%%%%%%% Lowpass fc=148 Гц
fz=220 Гц Рис 1.1,1.2
%%%%%%%%%%%%%%%%%%%%%%%% Highpass fc=220 Гц
fz=148 Гц Рис 1.3,1.4
%%%%%%%%%%%%%%%%%%%%%%%%% Bandpass f0=150 Гц
Fc=100 Гц Fz=170 Гц Рис 1.5,1.6
%%%%%%%%%%%%%%%%%%%%%%%%% Bandstop f0=150 Гц
Fc=170 Гц Fz=100 Гц Рис 1.7,1.8
%%%%%%%%%%%%%%%%%%%%%%%%% Differentiator fс=288 Гц
Рис 1.9,10
%%%%%%%%%%%%%%%%%%%%%%%%% Hilbert fc=72 Гц
Рис 1.11,1.12
2
2.Проверить контрольную работу.
Исходные данные на доске.
Примеры.
fs=720 Гц; N=8;
Nf рассчитать по исходным данным,записать. В последующих расчётах принять Nf=7.
%%%%%%%%%%%%%%%%%%%%%%%% Lowpass fc=148 Гц
fz=220 Гц Рис 2.1
%%%%%%%%%%%%%%%%%%%%%%%% Highpass fc=220 Гц
fz=148 Гц Рис 2.2
%%%%%%%%%%%%%%%%%%%%%%%%% Bandpass f0=150 Гц
Fc=100 Гц Fz=170 Гц Рис 2.3
%%%%%%%%%%%%%%%%%%%%%%%%% Bandstop f0=150 Гц
Fc=170 Гц Fz=100 Гц Рис 2.4
%%%%%%%%%%%%%%%%%%%%%%%%% Differentiator fс=288 Гц
Рис 2.5
%%%%%%%%%%%%%%%%%%%%%%%%% Hilbert fc=72 Гц
Рис 2.6
3
3.Реализовать пример частотного разделения сигналов спомощью ФП.
Исходные данные на доске.
Пример. Рис 3.1…3.6
Nimp=0.07c
s1: f01=100 Гц As1=50 в fi0=0
s2: f02=250 Гц As2=25 в fi0=0
ss=s1+s2
Bandpass1: f01=100 Гц
Fc1=100 Гц
Fz1=170 Гц
Bandpass2: f02=250 Гц
Fc1=100 Гц
Fz1=170 Гц
fs=720 Гц N=1024
4
4.Oтчёт
1/ Рис. 1.1.2, 1.3.2, 1.5.2, 1.7.2, 1.9.2, 1.11.2.
Обосновать исходные ACHH.Эскизы ACHH с измерительными точками.
2/ Рассчитать Nf для всех фильтров.
3/ Рис.1.2, 1.4, 1.6 ,1.8, 1.10, 1.12.
Обосновать полученные АСНН и FCHH всех фильтров. Эскизы ACHH и FCHH с измерительными точками.
4/ Рис. 2.1.2, 2.2.2, 2.3.2 ,2.4.2, 2.5.2, 2.6.2
Обосновать исходные ACHH.Эскизы ACHH с измерительными точками.
5/ Рис. 2.1.6, 2.2.6, 2.3.6 ,2.4.6, 2.5.6, 2.6.6
Обосновать полученные АСНН всех фильтров. Эскизы ACHH и FCHH с измерительными точками.
6/ Рис. 3.2.1 Обосновать сигнал ss. Упрощенный эскиз.
7/ Рис. 3.2.2. Обосновать спектр SS. Эскиз SS с измерительными точками.
8/ Рассчитать фильтры для разделения сигналов.
9/ Рис. 3.1, 3.3. Обосновать фильтры. Эскизы исходных и результирующих АСНН с измерительными точками.
10/ Рис. 3.2, 3.4.Обосновать спектры разделённых сигналов S1, S2. Эскизы S1, S2 с измерительными точками.
5

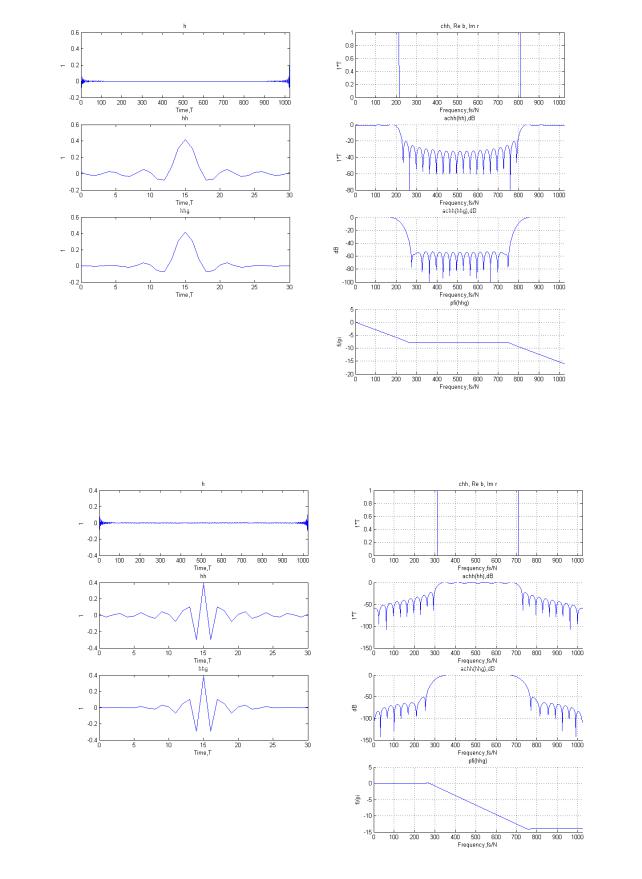

Рис 1.1 Lowpass-ФНЧ
Рис 1.2 Highpass-ФВЧ
