Цифровой термометр

Содержание

Введение

Глава 1. Общие сведения о цифровых термометрах

.1 Принцип построения цифрового термометра

.2 Принципиальная схема цифрового термометра

.3 Бытовой цифровой термометр

Глава 2. Методика калибровки прибора

Глава 3. Оценка неопределенности результатов измерения

Заключение

Литература

Введение

Термометры комнатные или уличные, автомобильные или офисные используются в быту каждый день. В наши дни цифровая техника вытесняет спиртовые, пружинные и ртутные термометры. Погрешность показаний и срок эксплуатации современных цифровых термометров зависит от назначения прибора и от их производителя. Основная часть цифровых термометров производится на специализированных жидкокристаллических дисплеях. В перспективе, если реализовать питание прибора от солнечных батарей совместно с аккумуляторами, эксплуатация термометра будет достаточно длительной.

Предел измерений температуры составляет -60…+100 С. Термометр можно использовать ночью, поскольку индикация температуры основана на светодиодах.

Глава 1. Общие сведения о цифровых термометрах

1.1 Принцип построения цифрового термометра

Термометр может измерять температуру от -60 до + 100°С, погрешность не превышает 0,2°С в диапазоне 0...40°С и в два раза больше за его пределами. Рабочая температура корпуса прибора 15...25°С. Термометр питается от встроенной батареи 7Д-0,125Д и потребляет ток не более 2 мА.

Основой предлагаемого устройства служит аналого-цифровой преобразователь на микросхеме DD2 с жидкокристаллическим индикатором HG1 (рис. 36). В качестве параметрического датчика использован кремниевый диод VD1, для которого температурный коэффициент напряжения (ТКН) примерно равен -2 мВ/°С. Падение напряжения на прямосмещенном диоде при токе 0,1...1 мА имеет величину в пределах 550...650 мВ и линейно уменьшается с ростом температуры.

Для питания датчика использован имеющийся в микросхеме DD2 источник опорного напряжения.

Делитель из резисторов R4, R7, R10 - R13 снижает напряжение до 600 мВ, что по величине соответствует напряжению на диоде VD1 при температуре 0°С; подстроечный резистор R10 обеспечивает его небольшую регулировку. Делитель формирует также напряжение 200 мВ, соответствующее разности напряжений, снимаемых с диода VD1 и движка резистора R11 при показании термометра 100°С. Это напряжение подается на входы Uобр микросхемы DD2, оно может быть тоже подстроено резистором R 12.

Элементы R5, R6, С2 определяют частоту задающего генератора (50 кГц), цепочка R8C3 сглаживает наводки и шумы и способствует защите от статического электричества. Конденсатор С6 служит для хранения образцового напряжения, резистор R 14 и конденсатор С9 являются элементами интегратора микросхемы, С10 входит в цепь автокоррекции нуля.

Конденсаторы С1, С5, С7, С8 - блокировочные в цепях питания. Конденсатор С4 устраняет наводки переменного напряжения с частотой сети, которые при его отсутствии детектируются на нелинейности диода VD1 и существенно искажают показания.

Микросхема DD1 используется для постоянного включения запятой Н3 и контроля разрядки батареи. Особо следует отметить назначение резистора R9. Дело в том, что нестабильность источника опорного напряжения микросхемы DD2 составляет примерно 0,01 %/°С и 0,1 % при снижении напряжения свежезаряженной батареи 7Д-0.125Д с 9,8 В до 8 В (неполная разрядка). Для использования в цифровом мультиметре такая нестабильность допустима. В описываемом термометре это изменение опорного напряжения приводит к ошибке в 0,6 мВ или в 0,38°С, что заметно. Частично можно скомпенсировать эту погрешность подбором резистора R9, уменьшив ошибку до 0,1°С.

Все элементы конструкции, кроме батареи, выключателя и датчика, установлены с обеих сторон двусторонней печатной платы из фольгированного стеклотекстолита. На рис. 37,а приведено расположение деталей и проводников на стороне размещения микросхем, а на рис. 37,6 - с противоположной стороны. Конструктивные особенности платы - те же, что и платы мультиметра.

В качестве датчика температуры практически пригоден любой кремниевый маломощный диод, предпочтение следует отдать приборам с наименьшими габаритами. Конденсаторы С6 и С9 - К73-17 с допуском ±10% на рабочее напряжение 160 В, возможно применение и других пленочных конденсаторов. Полярный конденсатор С4 - К53-4, остальные - КМ-5 или КМ-6. Резисторы R7, Rll, R13, входящие в делители, желательно использовать стабильные, например С2-29В, резисторы RIO, R12 - СПЗ-19а.

Плата установлена в пластмассовый корпус промышленного изготовления с габаритами 30 х 72 х 132 мм.

Оформление датчика температуры зависит от предполагаемых областей использования термометра. Возможен, например, вариант, показанный на рис. 38. Для его изготовления берут стеклянную трубку 1 диаметром 4...6 мм, конец ее, нагретый на огне газовой горелки или спиртовки, оттягивают для уменьшения диаметра примерно до 3...3.5 мм. Затем тонкую часть трубки следует разломить и запаять на том же пламени.

Один из выводов диода 6, используемого как датчик, следует подогнуть к его корпусу, к обоим выводам подпаять два провода 2 марки МГТФ-0,07 длиной по 0,5 м, одеть на каждый из них по два отрезка (4 и 5) поливинилхлоридной или фторопластовой трубки. Диод с проводами вставить в стеклянную трубку и закрепить провода в ее открытом конце каплей эпоксидного клея 3. Для улучшения теплового контакта трубки и диода перед сборкой датчика в утонченную часть трубки с помощью тонкой трубки ввести небольшое количество жидкого масла, например моторного.

Возможен и такой вариант. К выводам диода подпаивают провода, затем на них одевают поливинилхлоридную или фторопластовую трубку длиной около 300 мм так, чтобы диод был расположен с небольшим смещением относительно ее середины, после чего трубку складывают пополам и концы туго обматывают ниткой, предварительно заполнив их клеем. Если предполагается использовать термометр для измерения температуры воздуха в помещении, никакого специального оформления датчика не требуется - вполне достаточно установить его в корпусе прибора, в котором сделать вентиляционные отверстия.

Налаживание термометра несложно. Вначале подбирают резистор R5 для обеспечения частоты задающего генератора микросхемы DD2 равной 50 кГц. Контроль производят на выводе 21 микросхемы - на нем частота должна составлять 62,5 Гц.

Поместив датчик в таящий лед или снег, подстроечным резистором R10 следует установить нулевые показания на индикаторе, при необходимости подобрать резистор R4. Затем опустив датчик в воду с температурой 35...40°С, контролируемой точным термометром, резистором R12 установить соответствующие показания на индикаторе. Использование кипящей воды для калибровки нежелательно, так как температура кипения зависит от атмосферного давления.

Подключив термометр к источнику регулируемого напряжения, подобрать резистор R9 так, чтобы при изменении напряжения в пределах от 8 до 9,8 В показания отличались не более чем на 0,1°С. После этого надо уточнить настройку в соответствии с предыдущим абзацем при напряжении питания 8,8 В.

Существенно повысить точность цифрового термометра и стабильность его показаний при изменении напряжения питания и температуры корпуса прибора можно, использовав интегральный датчик температуры К1019ЕМ1 [б]. Датчик представляет из себя двухполюсник с малым дифференциальным сопротивлением, падение напряжения на котором при токе 1 мА и температуре 0°С составляет 2932 мВ и изменяется пропорционально абсолютной температуре корпуса датчика.

Абсолютный ТКН такого датчика, в отличие от диода, положителен и составляет 10 мВ/°С. Сама по себе установка датчика К1019ЕМ1 вместо диода не решает проблем с погрешностями, связанными с зависимостью опорного напряжения от температуры и напряжения питания, поскольку относительные ТКН датчика и диода практически равны и отличаются только знаком (+ 0,3%/°С и -0,3%/°С соответственно).

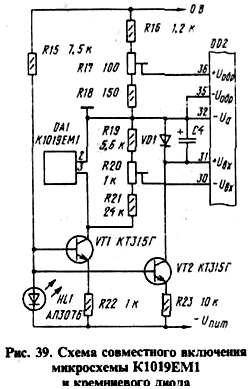

Решением проблемы, связанной с нестабильностью опорного напряжения, может быть одновременное использование двух рядом расположенных датчиков - микросхемы К1019ЕМ1 и кремниевого диода. На рис. 39 приведена возможная схема их совместного включения.

Датчик температуры DA1 питается током 1 мА от генератора тока на транзисторе VT1 и светодиоде HL1, а диод VD1 -током 100 мкА от аналогичного генератора на том же светодиоде и транзисторе VT2. Делителем R 19 - R21 напряжение с датчика DA1 уменьшено примерно в пять раз и приведено к напряжению на диоде VD1 при температуре 0°С. Разность этих величин, подаваемая на измерительный вход

АЦП, изменяется с ТКН 4 мВ/°С. Температуре 100°С соответствует напряжение 400 мВ, такой же величины должно быть и напряжение, подаваемое на образцовый вход АЦП DD2, оно снимается с делителя R16 - R18.

Теперь нестабильность опорного напряжения микросхемы DD2 не сказывается на величине сигнала, подаваемого на измерительный вход АЦП, а нестабильность образцового напряжения в 0,1% приводит к ошибке 0,1°С при 100°С, причем не влияя на показания при 0°С. Поскольку образцовое напряжение составляет 400 мВ, сопротивление резистора R 14 интегратора должно быть увеличено до 220 кОм.

Настройка этого термометра заключается в установке подстроечным резистором R20 нулевого показания при температуре 0°С и показаний, соответствующих температуре, близкой к верхней границе используемого диапазона, подстроечным резистором R 17.

Недостатками такого варианта термометра является необходимость подключения датчика, включающего в себя микросхему и диод, трехпроводным кабелем и относительно большие габариты датчика.

.2 Принципиальная схема цифрового термометра

Термометром можно быстро (за 1 секунду) и точно измерить температуру тела человека, температуру растворов, воды, воздуха, фоторастворов и т.д.

Цифровой термометр предназначен для измерения температуры в диапазоне от 0 до 99,9 °С. От известных конструкций его отличает довольно широкий диапазон измеряемых температур, простота конструкции и налаживания.

Недостатком термометра является невозможность измерения отрицательных температур.

Предлагаемый цифровой термометр имеет следующие технические характеристики:

диапазон измеряемых температур ....... 0...99,9 °С,

разрешающая способность ........................ 0,1 °С;

точность измерения: в диапазоне 10...90°С .. 0,1 °С;

в диапазоне 0...10°С .................................... 0,5°С;

в диапазоне 0...99,9 °С ............................. 0,3 °С;

время измерения температуры ......................... 1 с;

время индикации температуры ......................... 3 с.

Потребляемая мощность ................................ 1 Вт.

Габариты 136Х100Х50 мм, масса 0,3 кг.

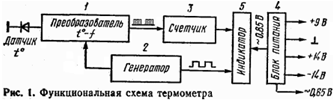

Функциональная схема термометра показана на рис. 1. Прибор состоит из пяти основных блоков: преобразователя температура-частота (блок 1), генератора прямоугольных импульсов (блок 2), счетчика импульсов с дешифратором (блок 3), блока питания (4) и индикатора (блок 5).

Блок 1 преобразует прямое падение напряжения на датчике (диоде) в частоту. Импульсы с выхода преобразователя-интегратора заполняют прямоугольные импульсы, идущие с генератора, и далее поступают на счетчик - блок 3, который преобразует эти пакеты импульсов в код управления семисегментными индикаторами. Во время счета импульсов индикаторы не горят - они заперты сигналом, приходящим с генератора, который также вырабатывает сигнал сброса показаний в конце цикла индикации. Блок питания 4 вырабатывает все необходимые напряжения для питания блоков термометра.

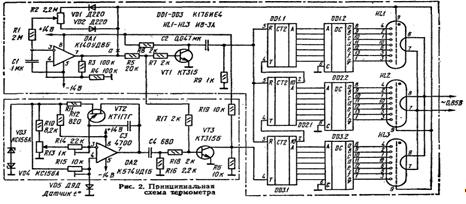

Принципиальная схема термометра изображена на рис. 2.

Ее можно взять здесь (57 Кб). За основу устройства взят преобразователь температура - частота в электронном термометре с непосредственным отсчетом [4]. Температурная зависимость падения напряжения на р-п переходе при фиксированном токе через него и малая нелинейность характеристики температура - напряжение позволяют применять полупроводниковые диоды в качестве датчиков температуры. С такими датчиками можно изготавливать электронные термометры, не вводя в приборы специальные линеаризующие устройства. В преобразователе используется датчик - диод VD5, падение напряжения на котором необходимо для работы интегратора. Интегратор собран на операционном усилителе DA2 К574УД1Б, имеющем большую скорость нарастания выходного напряжения, чем обеспечивается высокая скорость отслеживания и достигается точность преобразования, равная 0,1 °С. Когда интегрирующий конденсатор С3 заряжается до напряжения -10 В, интегратор сбрасывается однопереходным транзистором VT2. Опорное напряжение, задающее порог отпирания однопереходного транзистора и стабилизирующее ток через датчик VD5, обеспечивается термостабилизированньш стабилизатором VD3, VD4. Выходное напряжение интегратора через дифференцирующую цепочку C4R16 поступает на токовый ключ-транзистор VT3, формирующий пакеты импульсов. На базу VT3 приходят сигналы преобразователя и генератора прямоугольных импульсов. Генератор собран на операционном усилителе DA1 К140УД8Б, обеспечивающем выходное напряжение прямоугольной формы с периодом 4 с. Скважность импульсов устанавливается резистором R2 так, что отношение длительности импульса к паузе равно 1:3. За время длительности импульса, равное 1 с, на вход счетчика поступают импульсы, количество которых пропорционально измеряемой температуре за время паузы, равное 3 с, эта информация высвечивается индикатором. Во время счета индикаторы заперты напряжением -15 В, приходящим с генератора. После подсчета количества импульсов, пропорционального измеряемой температуре, ключ VT3 закрывается, лампы HL1- HL3 в течение 3 с высвечивают информацию, хранящуюся в счетчиках DD1 - DD3. В конце периода индикации транзистор VT1 и дифференцирующая цепочка C2R9 формируют импульс сброса показаний счетчиков. Для улучшения стабильности работы генератора в качестве конденсатора С1 применяется конденсатор К73П-3 с малыми токами утечки и хорошей термостабильностью.

Блок питания (рис. 3) собран по распространенной схеме. Схема блока питания - здесь (20 Кб). Опорные напряжения формируются стабилитронами VD2-VD6. Сердечник трансформатора питания инеет сечение 2,5 см2. Его первичная обмотка намотана проводом ПЭВ 0,1 и содержит 5000 витков. Вторичные обмотки II и III намотаны проводом ПЭВ 0,14 и содержат 2х400 витков; обмотка IV-20 витков провода ПЭВ 0,31.

Для увеличения точности измерения во всем диапазоне 0...99,9 °С можно использовать кварцевый генератор секундных импульсов, схема которого показана на рис. 4. Задающий генератор собран на микросхеме DD1 в одном корпусе с двумя делителями частоты. Коэффициент деления первого делителя равен 29, а второго 215. Генератор с кварцевым резонатором Z1 формирует последовательность импульсов частотой 215 Гц (32768 Гц). Эти импульсы подаются на 15-разрядный делитель частоты. На выходе 5 микросхемы DD1 частота генератора понижается до 1 Гц. Для получения прямоугольных импульсов со скважностью 2 и периодом 2 с применен делитель частоты на D-триггере (микросхеме DD2}. С выхода 1 этой микросхемы снимается сигнал частотой 0,5 Гц. Этот сигнал подается на сетки ламп HL1-HL3 и резистор R5, сопротивление которого необходимо уменьшить до 10 кОм. Генератор, собранный по приведенной схеме, имеет хорошую временную и температурную стабильность. В случае использования кварцевого генератора следует переделать печатную плату с учетом изменения схемы (удаляются детали DA1, VD1-VD2, R1-R4, С1). Использование кварцевого генератора и термокомпенсированного конденсатора СЗ в преобразователе температура - частота позволяет снизить погрешность измерения в диапазоне 0...99,9°С до 0,1 °С и менее. Время индикации показаний в этом варианте составляет 1 с.

Конструкция и детали. В термометре применены постоянные резисторы МЛТ 0,125, подстроечные резисторы R13, R14-СП5-3 проволочные, многооборотные. Применение однооборотных резисторов нежелательно, так как пороги срабатывания интегратора должны быть выставлены очень точно. Резистор R15- СПЗ-1Б или СПЗ-22. Конденсатор С3-К10-23 или КМ4, КМ5. Его лучше составить из нескольких конденсаторов, имеющих ТКЕ разных знаков, так, чтобы суммарный ТКЕ был близок к нулю. Эти меры необходимы для обеспечения максимальной точности измерения температуры. Для этой же цели в преобразователе используется ОУ К574УД1Б. Если достаточна точность измерения не более 0,3...0,5°С, можно использовать ОУ К140УД8Б. Конденсатор С1 в генераторе может быть заменен другим, имеющим изоляцию из фторопласта или тефлона, соответствующей емкости и габаритов. Транзисторы блока питания VT1, VT2 могут быть КТ502, КТ503; КТ201, КТ203. Счетчик может быть построен на ИС серии К155, но тогда возрастет потребляемая мощность, потребуется внести изменения в блок питания и блок индикации прибора. Датчик прибора - германиевый точечный диод Д9. Его выводы согнуты в одну сторону, припаяны к кабелю с фторопластовой изоляцией, на половину корпуса надета трубка из полихлорвинила. Когда датчик опускается в токопроводящую среду, нужно следить, чтобы он не погружался более чем на половину длины корпуса. Для работы в агрессивных средах, с кислотами и щелочами, датчик следует защитить эпоксидной смолой, обеспечивающей его изоляцию и хорошую теплопроводность. Если возникает необходимость использования нескольких датчиков, расположенных в разных местах при точности измерения не более 0,3... 0,5 °С, можно использовать датчики КД518А, предварительно отобрав их по одинаковому падению напряжения при токе через диод 1 мА, также потребуется установить переключатель П2К на необходимое количество датчиков. Для измерения температуры фоторастворов на корпусе датчика можно закрепить кусочек пробки или. пенопласта так, чтобы подводящие концы датчика были изолированы, а корпус касался измеряемой среды и плавал на ее поверхности.
