Наиболее равномерное всасывание обеспечивается при угле раскрытия зонта не менее 60°.

Бортовые отсосы применяются в ваннах с горячими растворами, выделяющими вредные пары тяжелее воздуха (травильных, гальванических и т.п.). Они могут быть различными по конструкции: однобортовыми, двухбортовыми, бортовыми со сдувкой и опрокинутыми. Выделяющиеся пары всасываются с воздухом через щелевое отверстие с одного (при ширине ванны до 0,7 м) или с обоих бортов (при ширине ванны 0,7 - 1 м). В некоторых случаях более экономичны бортовые отсосы со сдувкой паров с зеркала ванны струей воздуха, а также опрокинутые.

При ширине ванны более 2 м рекомендуется бортовые отсосы со сдувкой. Ширина щели отсоса принимается равной 0,1 ширина ванны, но не менее 50 мм.

Количество воздуха, удаляемого из ванны одно- и двухбортовым отсосом, определяется по формуле М.М. Баранова:

(6)

где - коэффициент, зависящий от ширины ванны и расстояния от уровня электролита до верхнего края ванны; - температура раствора в ванне (75 - 85 °С); - температура воздуха в помещении отделения; - коэффициент, учитывающий уровень жидкости в ванне; - длина ванны, м; - коэффициент, учитывающий подвижность воздуха в помещении.

Воздухообмен для вытяжного шкафа при отсутствии источников тепла определяется по сравнению (6).

В вытяжных шкафах средняя скорость воздуха должна составлять м/с, при давлении газов и паров с малой токсичностью (пары кислот, спиртов и т.п.) и достаточной летучестью.

При удалении особо опасных и малолетучих паров и газов (например, паров свинца, ртути, цианистых соединений) средняя скорость воздуха должна составлять м/с. Если в вытяжном шкафу присутствуют источники тепла, то воздухообмен рассчитывается по соотношению

где - площадь проема шкафа, - расстояние от источника тепла до центра вытяжных проемов.

Пример расчёта.

Определить необходимый объём воздуха и кратность воздухообмена в помещении, в котором выделяются пары ацетона CH₃COCH₃ в количестве 80 г/час, лёгкую работу выполняют 15 мужчин и 15 женщин, каждый из которых выделяет CO₂ в количестве 45 г/час, ПДК = 200 мг/м³; ПДК = 1,5 мг/м³; V_п = 50 м³; t_ух = 26 ^oC; t_опт = 20 ^oC.

Решение.

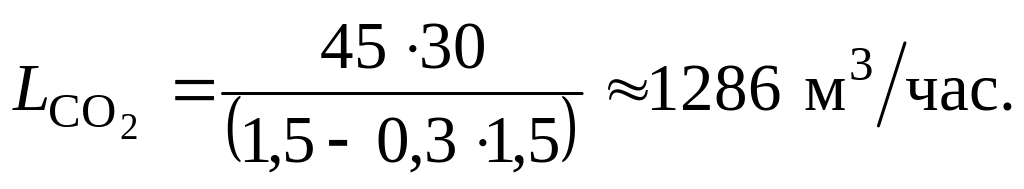

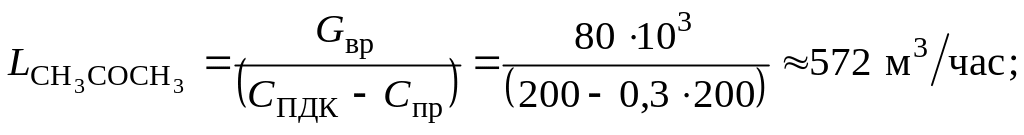

Необходимый воздухообмены для удаления вредных паров ацетона и углекислого газа определим по формуле (2):

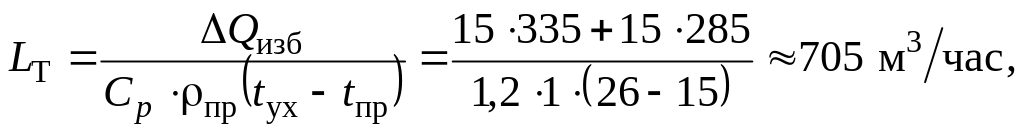

Необходимый воздухообмен для удаления теплоизбытков определяем по формуле (3):

где С_р = 1 кДж/кг∙град; = 1,2 кг/м³; t_пр на 5 °C меньше t_опт.

Т.к. при одновременном выделении в рабочую зону вредных веществ, не обладающих однонаправленным действием на человека, необходимый воздухообмен принимают по наибольшему количеству воздуха, то за исходный воздухообмен выбираем L = 1286 м³/час.

Кратность воздухообмена рассчитываем по формуле (1):

Контрольная задача 2

В производственном помещении выделяются пары оксида углерода CO (ПДК_CO= 20 мг/м³), диоксида азота NO₂ (ПДК = 2 мг/м³) и пыль алюминия Al (ПДК_Al= 2 мг/м³).

Определить необходимый объём подаваемого в помещение воздуха и кратность воздухообмена при следующих значениях исходных данных:

Пример расчёта.

Определить необходимый объём воздуха и кратность воздухообмена в помещении, в котором выделяются пары ацетона CO в количестве 300 г/час (ПДК_CO= 20 мг/м³), пары NO₂ в количестве 50 г/час (ПДК = 2 мг/м³), пыль Al в количестве 7 г/час (ПДК_Al= 2 мг/м³), объём помещения V_п = 400 м³.

Решение.

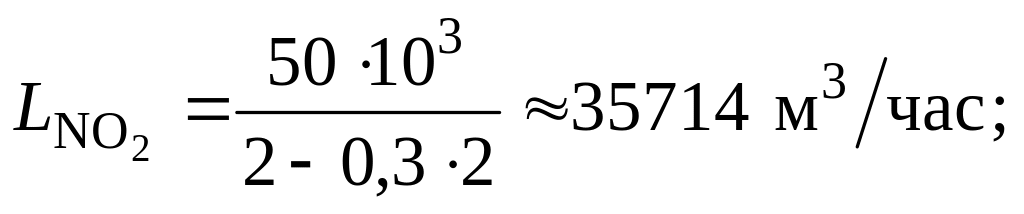

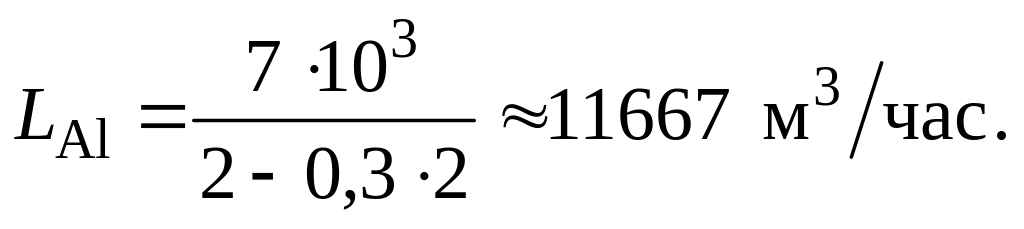

Необходимый воздухообмены для удаления вредных паров и пыли определим по формуле (2):

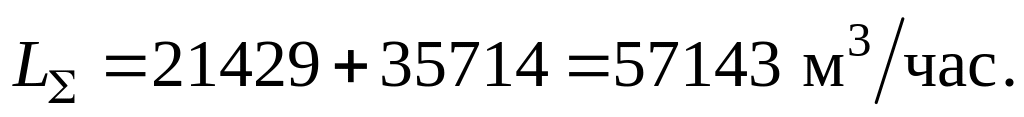

Т.к. при одновременном выделении в воздух рабочей зоны нескольких вредных веществ однонаправленного действия на организм человека (оксиды азота с оксидом углерода) расчет общеобменной вентиляции надлежит производить путём суммирования объёмов воздуха, то

Из полученного L_∑ и L_Al выбираем больший, т.к. воздействие этих веществ не является однонаправленным.

Кратность воздухообмена рассчитываем по формуле (1):

Контрольная задача 3

Вытяжной зонт. Определить количество удаляемого через вытяжной зонт воздуха при следующих значениях исходных данных:

Пример расчета.

Определить количество удаляемого через вытяжной зонт воздуха при наличии избытков влаги. Размеры источника влаги 0,50,5 м. Высота расположения приемного отверстия зонта 0,3 м.

Решение.

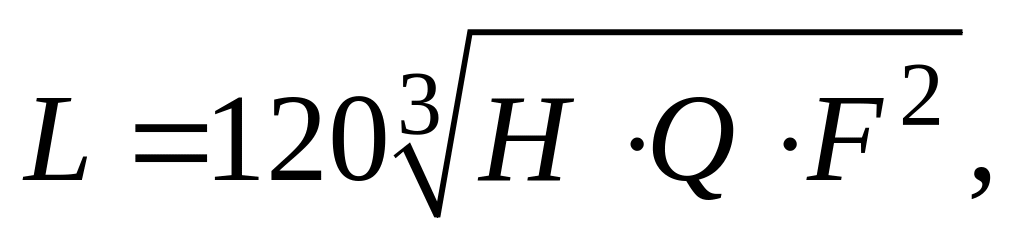

Объем удаляемого воздуха L (м³/ч) определяется по (4).

Размеры зонта связаны с размерами источника вредности соотношением (5):

где и - стороны источника вредности; и - стороны всасывающего сечения зонта согласно условиям задачи.

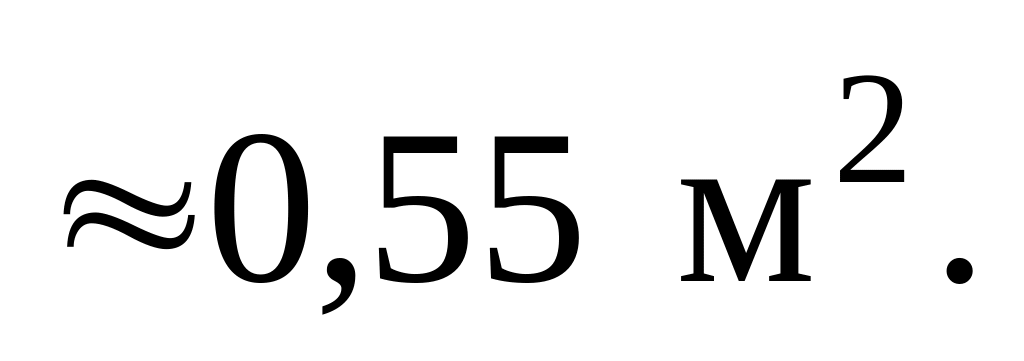

следовательно, площадь проема зонта и составляет

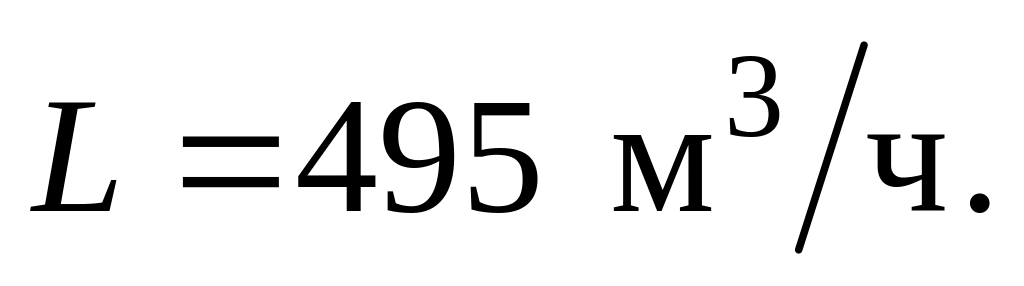

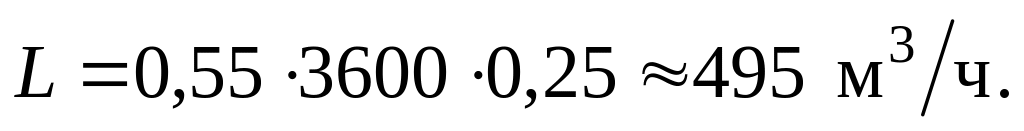

При удалении влаги, как отмечалось выше, скорость воздуха в горизонтальном состоянии зонта . Примем . Тогда величина необходимого воздухообмена будет равна

Ответ:

Контрольная задача 4

Бортовые отсосы. Рассчитать объем воздуха подаваемого и всасываемого двухбортовым отсосом из ванны травления, электролитом в которой является раствор серной кислоты, при следующих значениях исходных данных:
