Стабилизатор с изменяемой геометрией

Этот стабилизатор можно “раскрыть” внутри ствола на том месте, где он должен работать. (см. рис. 2-8). Он имеет два положения - открытое (максимальный диаметр) и закрытое (минимальный диаметр). Он раскрывается внутри ствола, воспринимая нагрузку на долото и затем срабатывает гидравлический затвор, который и удерживает его в открытом положении. Для его закрытия необходимо до подъема колонны уменьшить давление раствора и, после начала подъема (механическое давление устраняется), срабатывает механический затвор, удерживающий его в закрытом положении.

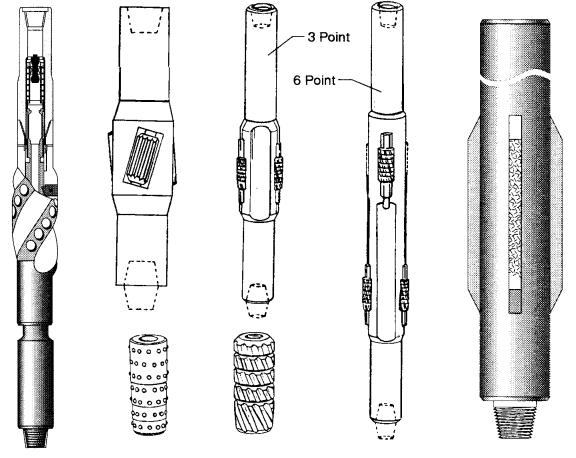

Расширитель с цилиндрическими шарошками

Этот тип расширителя служит для поддержания диаметра ствола, уменьшения сопротивления крутящему моменту и стабилизации буровой колонны. Он может быть трех и шести элементный (см. рис. 2-9). Расширитель может устанавливаться как возле долота, так и на колонне. Его полезно применять в абразивных формациях. Возле долота он устанавливается вместо стабилизатора. Иногда один или несколько расширителей устанавливают на КНБК. Их применяют для ликвидации желобов, искривлений и уступов стенок.

СБГУАП группа 4736 https://new.guap.ru/i03/contacts

Раздвижной расширитель (ствола скважины)

Его обычно применяют для очистки ствола от мостов и уступов, проработки перед обсадной колонной ниже превентора. Инструмент открывается гидравлически. Он поддерживается в открытом положении при наличии гидравлического давления. При отсутствии давления, режущий инструмент складывается во внутрь корпуса.

Применяются различные типы режущих элементов в зависимости от свойств породы. Режущие элементы могут быть заменены на буровой.

Расширитель насадки

Он предназначен для ликвидации любого выступа в стволе, через который проходит колонна. Соединения обычно такие же как и у бурильной трубы. Лопасти навариваются на корпус (рис. 2-10). Грани лопастей - покрыты твердым сплавом. Лопасти могут быть или прямыми, или наклонными. Наружный диаметр лопастей может быть любым, но не более диаметра долота.

Самая дорогая конструкция - изготовление из цельного куска стали с вырезанными лопастями и нанесенным твердым покрытием.

Этот расширитель размещают в том месте колонны, где, по мере продвижения свечи к забою, расширитель достигает место неровности ствола и, при дальнейшей проходке, - сглаживает поверхность .Расширители с большим наружным диаметром могут работать вместе с УБТ. В этом случае они имеют соединения, аналогичные УБТ.

СБГУАП группа 4736 https://new.guap.ru/i03/contacts

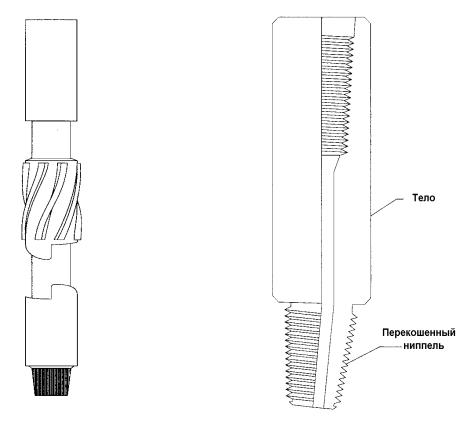

Вайпер для удаления неровностей стенок в скважине

В скважинах, где неровности стенок ствола являются проблемой, можно применить вайпер, который устанавливается между самой верхней УБТ и самым нижним соединением толстостенных бурильных труб (рис. 2-11). При подъеме, втулка (диаметр которой обычно на1/4” больше УБТ) первой наталкивается на неровности стенок и заклинивается на уступе. При вращении колонны, втулка входит в зацепление с корпусом и начинает работать как расширитель ствола. Она расширяет ствол и создает условия для более легкого прохода УБТ через этот участок. Втулка имеет спиралеобразные лопасти с твердым покрытием для более быстрого расширения ствола.

Турбина

Этот инструмент использует принцип центробежного течения потока жидкости, который полностью отличается от принципа, применяемого в ВЗД. Лопасти статора, расположенные под углом к потоку жидкости, отклоняют его на расположенные так же под углом лопасти ротора, создавая этим самым силу вращения. Каждая такая комбинация ротор/статор называется ступенью. Для нужд направленного бурения применяют многоступенчатые турбины. Турбины (часто называемые турбобурами) в настоящее время широко не применяются.

Отклоняющий переводник

Отклоняющий переводник (рис. 2-12) обычно изготавливается с соединениям типа “ниппель - муфта”. Ниппель переводника должен быть совместимым с муфтой двигателя и иметь тот же самый наружный диаметр. Ниппель изготавливается таким образом, что он имеет некоторый угол относительно корпуса переводника. Обычно величина этого угла

СБГУАП группа 4736 https://new.guap.ru/i03/contacts

находится в пределах 1 -3 град. с промежутками в 1/2 град. Обычно отклоняющий переводник устанавливается прямо над двигателем. Он заставляет долото следовать по дуге определенной кривизны во время бурения.

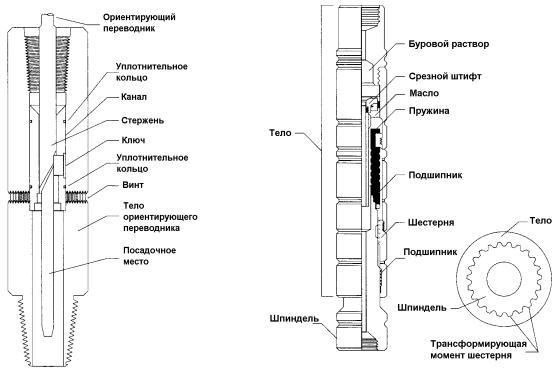

Ориентируемый переводник

Эти переводники обычно называют Универсальными Переводниками Ориентации Забоя. Это - прямые переводники с соединениями “ниппель-муфта”, совместимыми с отклоняющими переводниками и/или немагнитными УБТ. В нем выполнено отверстие под втулку. После всех соединений, шпонка втулки выставляется параллельно оси переводника. Эта шпонка является посадочным местом для измеряющего инструмента. Она позволяет установить ориентацию переводника. Втулка крепится двумя гексагональными винтами, которые заворачиваются в корпус переводника. На рис. 2-13 показана ситуация, когда стержень “мул-шу” упирается в шпонку втулки.

Кривой ориентирующий переводник

Этот переводник включает в себя свойства отклоняющего и ориентирующего переводников. Кривой ниппель совместим с забойными двигателями и внутри его есть отверстие для втулки.

Расширитель

Расширитель обычно сконструирован как инструмент фиксированного диаметра. На нем применяются различного типа, зависящие от свойств формации, режущие элементы. Эти элементы и насадки могут быть заменены на буровой. В направленном бурении настоятельно рекомендуется под расширителем устанавливать не долото, а стыковочный ниппель.
