= 282 м; fот =
=
= 9,9 мм;
I = 0,049
= 0,049 × 244 = 16,257см2;
=
=
= 429,4 м,
где К1 – принимаемый зазор между забойным двигателем и стенкой скважины, в зависимости от твердости горных пород 2 – 6см;
f зд – прогиб отклонителя забойного двигателя в искривленном стволе скважины;
I – момент инерции поперечного сечения забойного двигателя;
Е – модуль Юнга, Е = 2,1 × 107
=
=
= 599 м, fзд =
=
= 6,31 мм;
I = 0,049
= 0,049 × 19,54 = 7085 см2,
где: q зд – масса забойного двигателя длиной в 1 см (кг).
Так как минимальные радиусы меньше расчетного радиуса искривления ствола скважины, то принимается R = 600 м.
Определяется максимальный угол наклона ствола скважины:
соs α =
=
=
0,9910; α = 7о,
где: А – проложение – 200 м; Н = Lв – Нв = 1838 – 200=1638 м.
СБГУАП группа 4736 https://new.guap.ru/i03/contacts
Определяется горизонтальная проекция искривленного участка:
СБГУАП группа 4736 https://new.guap.ru/i03/contacts
а = R × (1 – соs α) = 600 × (1 – 0,9910) = 5,4 м.
Определяется вертикальная проекция искривленного участка:
h = R × sin α = 600 × 0,1219 = 73,14 м.
Определяется вертикальная проекция прямолинейного наклонного участка:
Н = Lв – (Нв + h) = 1838 – (200 + 73,14) = 1565 м.
Определяется горизонтальная проекция прямолинейного наклонного участка:
А = Н × tg α = 1565 × 0,1228 = 192 м.
Определяется длина искривленного участка:
ℓ2 = 0,01745 × R × α = 0,01745 × 600 × 7 = 73,3 м.
Определяется длина прямолинейного наклонного участка:
ℓ3 = Н1 / соs α = 1565 / 0,9910 = 1579 м.
Определяется длина наклонного участка:
Lн = ℓ1 + ℓ2 + ℓ3 =200 + 73,3 + 1579 = 1852 м.
СБГУАП группа 4736 https://new.guap.ru/i03/contacts
Определяются коэффициенты приращения по интервалам наклонной
скважины:
СБГУАП группа 4736 https://new.guap.ru/i03/contacts
к2 = ℓ2 / h = 73,3 / 73,1 = 1,002;
к3 = ℓ3 / Н = 1579 / 1565 = 1,009.

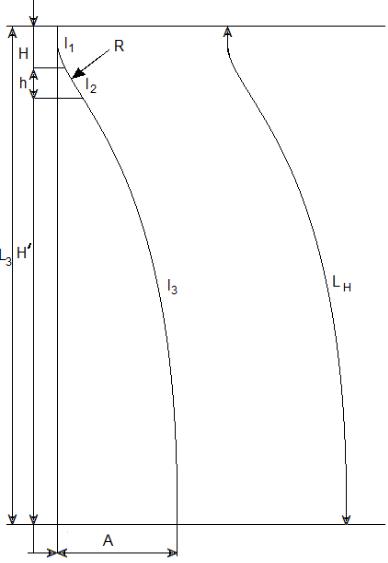

ПРОФИЛЬ НАКЛОННОЙ СКВАЖИНЫ
Схема 2
3.3 ВЫБОР ТИПОВ БУРОВЫХ РАСТВОРОВ ПО ИНТЕРВАЛАМ
СКВАЖИНЫ
