Материал: Автоматизована інформаційна система автошколи

Рис. 7 - Вікно довідки програми

ДОДАТОК 3

Схеми проекту

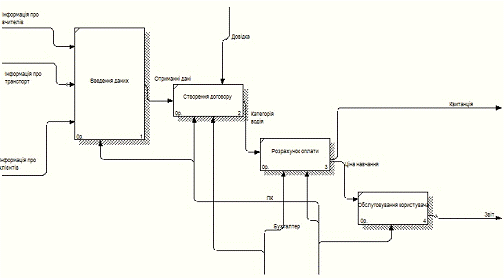

Рис. 8 - Функціональна діяльність проектованої системи (IDEF0)

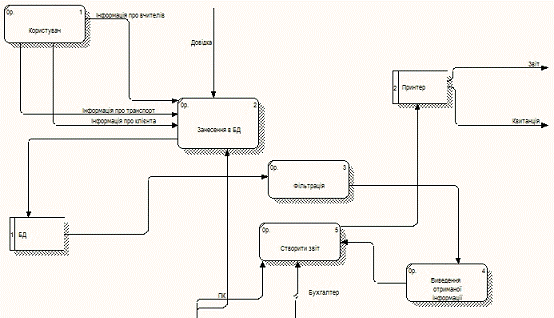

Рис. 9 - Діаграма потоків даних проектованої системи (DFD)

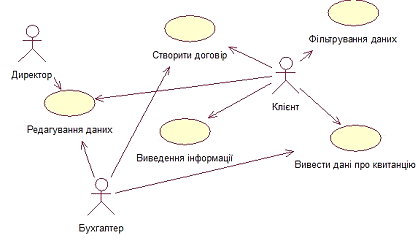

Рис. 10 - Діаграма варіантів використання проектованої системи

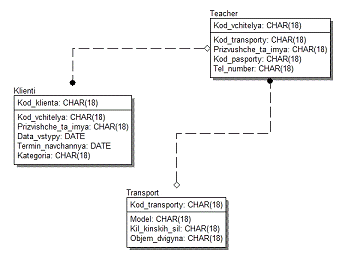

Рис. 11 - Логічна модель бази даних проектованої системи в ERwin

Рис. 12 - Вікно генерованого коду бази даних в ERwin
