Материал: Автоматизация системы водоснабжения

При соединении ПЧ с расходомером, получается система, которая будет поддерживать расход с точностью до долей процента. Причем в этом случае исчезают нежелательные явления, связанные с прямым пуском двигателя насоса от сети, как при старт-стопном регулировании - отсутствуют броски напряжения, гидравлические удары, нет разрушения обмоток двигателя от рывков, пуск происходит плавно. Самое главное - двигатель затрачивает ровно столько энергии, сколько ему необходимо для обеспечения заданных показателей технологического процесса (давление воды и ее расход), а значит идет прямая экономия электроэнергии, по сравнению со старт-стопным (или любым другим рассмотренным выше) регулированием.

Необходимая информация о давлении в сети поступает в блок ПЧ от специального датчика (например, датчика давления), установленного на трубопроводе после работающего насоса и сообщающего соответствующую информацию (о падении или увеличении давления в трубопроводе в ПЧ, после его последний соответствующим образом изменяет частоту, подаваемую на двигатель и изменяя таким образом его рабочие характеристики.

В таком случае происходит экономия электроэнергии, воды, увеличивается ресурс оборудования.

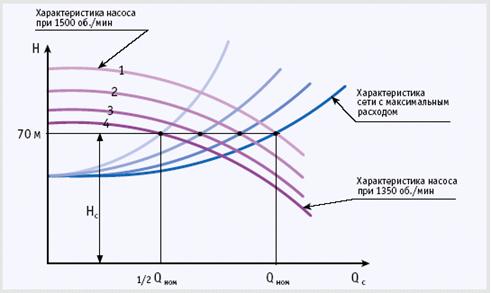

Кривая 1 соответствует номинальной (при номинальной частоте вращения привода) напорной характеристике, а кривые 2 - 4 напорным характеристикам при пониженной частоте вращения. Если организовать работу привода насосного агрегата таким образом, чтобы он при изменении параметров технологического процесса (расхода в сети и давления на входе агрегата) изменял частоту вращения, то в итоге можно без существенных потерь энергии стабилизировать давление в сети потребителей. При таком способе регулирования исключаются потери напора (нет дроссельных элементов), а значит, и потери гидравлической энергии. Способ регулирования давления в сети путем изменения частоты вращения привода насосного агрегата снижает энергопотребление ещё и по другой причине. Собственно насос как устройство преобразования энергии имеет свой коэффициент полезного действия - отношение механической энергии, приложенной к валу, к гидравлической энергии, получаемой в напорном трубопроводе насосного агрегата. Характер изменения коэффициента полезного действия насоса hн в зависимости от расхода жидкости Q при различных частотах вращения представлен на рисунке 7.

водоснабжение башня частота преобразователь

Рисунок 7 - Изменение КПД насосного агрегата с частотным регулированием при изменении производительности

В соответствии с теорией подобия максимум коэффициента полезного действия с уменьшением частоты вращения несколько снижается и смещается влево. Анализ требуемого изменения частоты насосного агрегата при изменении расхода в сети показывает, что с уменьшением расхода требуется снижение частоты вращения. Если рассмотреть работу агрегата для расхода меньше номинального (вертикальные линии А и В), то для этих режимов рационально работать на пониженной частоте вращения. В этом случае кпд насоса выше, чем при работе на номинальной частоте вращения. Таким образом, снижение частоты вращения в соответствии с технологической нагрузкой позволяет не только экономить потребляемую энергию на исключении гидравлических потерь, но и получить экономический эффект за счет повышения коэффициента полезного действия самого насоса - преобразования механической энергии в гидравлическую.

Заключение

Применение частотно-регулируемых приводов для насосов и вентиляторов в технологических процессах позволяет снизить энергопотребление технологическим оборудованием. Перед началом внедрения рекомендуется провести технико-экономическое обоснование, позволяющее определить не только сроки окупаемости от внедрения, но и правильно организовать технологический процесс с учетом возможностей приводов с частотным регулированием. Целесообразно использование преобразователей частоты не в качестве элементов системы управления конкретного агрегата, а как составляющих комплексных системных решений с подключением широкого набора средств автоматизации технологического процесса. Такие решения позволят получить дополнительный эффект, который заведомо больше простой экономии электрической энергии.
