Материал: Автоматизация электроцнтробежного насоса кустовой площадки Салымского месторождения нефти
тыс. руб.
Рассчитаем налог на имущество. Ставка налога на имущество примем 20%. На
предприятии используется линейный метод начисления амортизации. Результаты
расчета налога на имущество представим в таблице 6.4.
Таблица 6.4 - Показатели налога на имущество внедряемой ТМС
|
Показатель |
Год |
|||||
|
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Стоимость основных фондов на начало года, тыс. р. |
200 |
166,6 |
133,2 |
99,8 |
66,4 |
33 |
|
Амортизационные отчисления, тыс. р. |
33,4 |
33,4 |
33,4 |
33,4 |
33,4 |
33 |
|
Стоимость основных фондов на конец года, тыс. р. |
166,6 |
133,2 |
99,8 |
66,4 |
33 |
0 |
|
Среднегодовая стоимость основных фондов, тыс. р. |
183,3 |
149,9 |
116,5 |
83,1 |
49,7 |
16,5 |
|
Налог на имущество, тыс. р. |
36,66 |
29,98 |
23,3 |
16,62 |
9,94 |
3,3 |
Ставку налога на прибыль примем 20%. Далее представим расчет показателей эффективности инвестиционного проекта в таблице 6.5.
По результатам расчета экономической эффективности построим графики показателей инвестиционного проекта. Индекс доходности равен 10,55.
Срок окупаемости - это период времени, отсчитываемый от начала внедрения, за которое доход от внедрения начнет покрывать затраты на капиталовложения. На рисунке 6.1 показано определение срока окупаемости.
Как видно из графика срок окупаемости проекта внедрения ТМС составляет
полгода.
Таблица 6.5 - Расчет эффективности проекта внедрения ТМС
|
Показатель |
Год |
Итого |
||||||
|
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
|
|
Капитальные вложения, тыс.р. |
200 |
- |
- |
- |
- |
- |
- |
|
|
Выгоды, тыс. руб. |
- |
946,779 |
946,779 |
946,779 |
946,779 |
946,779 |
946,779 |
5680,7 |
|
Эксплуатац-ные затраты, тыс. руб. |
- |
91,971 |
91,971 |
91,971 |
91,971 |
91,971 |
91,971 |
551,8 |
|
Амортизация, тыс. руб. |
- |
33,4 |
33,4 |
33,4 |
33,4 |
33,4 |
33 |
200 |
|
Налог на имущество, тыс.р. |
- |
36,66 |
29,98 |
23,3 |
16,62 |
9,94 |
3,3 |
119,8 |
|
Валовая прибыль, тыс. руб. |
- |
818,148 |
824,828 |
831,508 |
838,188 |
844,868 |
851,508 |
5009,1 |
|
Налог на прибыль, тыс. руб. |
- |
163,63 |
164,966 |
166,302 |
167,638 |
168,974 |
170,302 |
1001,8 |
|
Чистый операционный доход, тыс. руб. |
- |
654,518 |
659,862 |
665,206 |
670,55 |
675,894 |
681,206 |
4007,3 |
|
Чистая прибыль, тыс. руб. |
|
117 |
117 |
117 |
117 |
117 |
117 |
702 |
|
Коэффициент дисконтирования. |
1 |
0,9 |
0,8 |
0,7 |
0,6 |
0,5 |
0,4 |
|
|
Чистые дисконтированные денежные поступления проекта, тыс. руб. |
-200 |
430,604 |
254,577 |
287,719 |
327,417 |
375,497 |
434,443 |
1910,3 |
|
Чистые дисконтированные денежные поступления проекта нарастающим итогом, тыс. руб. |
-200 |
230,604 |
485,181 |
772,9 |
1100,32 |
1475,81 |
1910,3 |
|
Изменение денежных потоков наличности изображено на рисунке 6.2
Вычислим ВНД, то есть ставку дисконтирования, при которой сумма ЧДД за все годы расчетного периода, включая 0 год, обратится в нуль. В таблице 6.6 представлены расчеты ЧДД при различных ставках дисконтирования, которые позволяют определить ВНД проекта.
На рисунке 6.3 показан график зависимости ЧДД от нормы дисконта.

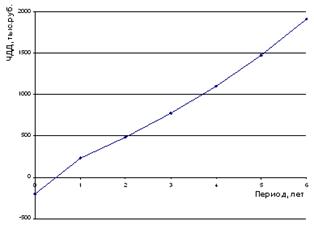

Рисунок 6.1 - Определение срока окупаемости

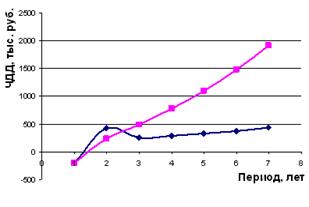

Рисунок 6.2 - Изменение денежных потоков наличности проекта
Таблица 6.6 - Расчет ВНД проекта внедрения ТМС
|
Год |
Ставка дисконта |
||||||
|
|
0,2 |
0,5 |
0,9 |
1,3 |
2 |
4 |
5 |
|
0 |
-200 |
-200 |
-200 |
-200 |
-200 |
-200 |
-200 |
|
1 |
681,79 |
545,432 |
430,604 |
355,717 |
272,716 |
163,63 |
136,358 |
|
2 |
572,797 |
366,59 |
228,484 |
155,922 |
91,6476 |
32,9931 |
22,9119 |
|
3 |
481,197 |
246,373 |
121,229 |
68,3413 |
30,7966 |
6,65206 |
3,84957 |
|
4 |
404,219 |
165,568 |
64,3172 |
29,9523 |
10,348 |
1,3411 |
0,64675 |
|
5 |
339,534 |
111,258 |
34,1209 |
13,1265 |
3,47682 |
0,27036 |
0,10865 |
|
6 |
285,168 |
74,7552 |
18,0995 |
5,75204 |
1,16805 |
0,0545 |
0,01825 |
|
ЧДД |
2564,7 |
1309,98 |
696,855 |
428,811 |
210,153 |
4,94074 |
-36,107 |

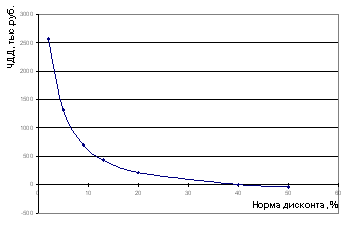

Рисунок 6.3 - Определение внутренней нормы доходности
В таблице 6.7 показаны основные показатели эффективности внедрения ТМС
для системы автоматизации ЭЦН.
Таблица 6.7 - Показатели эффективности проекта внедрения ТМС
|
Показатель |
Значение |
|
Инвестиции, тыс.руб. |
200 |
|
Расчетный период, лет |
6 |
|
Годовые выгоды, тыс.руб. |
346,25 |
|
Ставка дисконтирования, % |
10 |
|
Чистый дисконтированный доход за 6 лет, тыс.руб. |
1910,3 |
|
Индекс доходности, дол. ед. |
10,55 |
|
Внутренняя норма доходности, % |
41,0 |
|
Срок окупаемости, лет |
0,5 |
Как следует из расчетов, внедрение нового оборудования ТМС для предприятия целесообразно, т.к. дисконтированный денежный поток по проекту положительный, внутренняя норма доходности выше цены капитала, а индекс доходности больше 1.
Таким образом, предложенное решение установить ТМС может быть
рекомендовано к внедрению, что подтверждено расчетами экономической
эффективности.
Заключение
В данном дипломном проекте рассматривалась система автоматизации ЭЦН кустовой площадки Салымского месторождения Ханты-Мансийского автономного округа.
В процессе исследования рассмотрено устройство ЭЦН и технология автоматизации ЭЦН, выполнен патентный анализ аналогов СУ ЭЦН и ТМС, произведен сравнительный анализ ТМС, изучена возможность применения СПТ "Электон-ТМС-3" в рассматриваемой системе автоматизации ЭЦН, описаны основные мероприятия обеспечения безопасных условий работы персонала при обслуживании скважин с ЭЦН, рассчитаны показатели экономической эффективности проекта ТМС.
В процессе выполнения дипломного проекта было предложено внедрение ТМС, позволяющее автоматически в режиме реального времени осуществлять контроль характеристик рабочей среды и своевременную диагностику оборудования ЭЦН, что позволяет увеличить безотказную работоспособность ЭЦН и осуществлять быстрое принятие решений оператором ДП по изменению параметров ЭЦН с возможностью увеличения дебета скважины.
Технико-экономические показатели эффективности от внедрения ТМС свидетельствуют об ожидаемом снижении затрат на обслуживание в размере 346,250 тыс. руб./год.
Эффективность проекта основывается на повышении эффективности работы ЭЦН,
преждевременной диагностики оборудования и снижении трудоемкости обслуживания
оборудования.
Список использованных источников
1. Голубов А.С. Отечественный опыт повышения качества эксплуатации УЭЦН // НефтьГазПромышленность. - 2006. - №3. - С. 23: [Электронный ресурс]. - URL http://www.oilgasindustry.ru
. Агроводком: [Электронный ресурс]. - URL http://www.agrovodcom.ru
. Григоренко, З. "Черного золота" и нашим детям хватит! // Нефть и время. - 2010. - №6. - С. 33-35.
. Станции управления ЭЦН-8, ЭЦН-16. Руководство по эксплуатации. "ДСКМ.421414.010.01" РЭ: [Электронный ресурс]. - URL http://www.industrialsystems.ru
. Станция управления общекустовая. Руководство по эксплуатации. "ДСКМ.421415.001" РЭ: [Электронный ресурс]. - URL http://www.industrialsystems.ru
. Ижевский радиозавод: [Электронный ресурс]. - URL http://www.irz.ru
. Алнас: [Электронный ресурс]. - URL http://www.alnas.ru
. Электон: [Электронный ресурс]. - URL http://www.elekton.ru
. Производственная компания "Борец": [Электронный ресурс]. - URL http://www.boretscompany.ru
. "Салым Петролеум Девелопмент Н.В.": [Электронный ресурс]. - URL http://www.salympetroleum.ru
. АЛЬФАПРОЕКТ: [Электронный ресурс]. - URL http://www.apgc.ru
. Применко Н.В., Заматаев М.В. Новые технологии противоаварийной защиты трубопроводов // НефтьГазПромышленность. - 2007. - №2. - С. 30: [Электронный ресурс]. - URL http://www.oilgasindustry.ru
. РД 09-536-03. Методические указания о порядке разработки плана локализации и ликвидации аварийных ситуаций (ПЛАС) на химико-технологических объектах: [Электронный ресурс]. - URL http://www.docload.ru
. Федеральный закон от 21 июля 1997 г. №116-ФЗ О промышленной безопасности опасных производственных объектов: [Электронный ресурс]. - URL http://www.docload.ru
. ПБ 09-540-03. Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств: [Электронный ресурс]. - URL http://files.stroyinf.ru
. Донской Ю.А., Дарищев А.Ю. О применении УЭЦН для добычи высокогазированных жидкостей // Нефтепромысловое дело. - 2009. - №2. - С. 31
. Абдулин Ф.С. Добыча нефти и газа: учеб. пособ. М.: Недра, 1983. 256 с.
. Габдрахманов Н.Х. Научные основы и технологии насосной эксплуатации малодебитных скважин в поздние периоды разработки нефтяных месторождений: Дис. д.т.н. Уфа, 2005. 250 с.
. Ивановский, В.Н. Вопросы эксплуатации малодебитных скважин механизированным способом // Инженерная практика. - 2010. - №7. - С. 45-46
. Электронный научный журнал "Нефтегазовое дело". - 2011. - №2: [Электронный ресурс]. - URL http://www.ogbus.ru
. Китабов А.Н., Токарев В.П. Информационно-измерительные системы диагностики погружного электродвигателя // Вестник УГАТУ. Уфа, 2011. - №1. - С. 41.
. Иконников Ю.А. Отечественные системы погружной телеметрии для электропогружных установок: преимущества, недостатки, возможные пути развития [Электронный ресурс]. - URL http://neftegas.info
. Система погружной телеметрии ЭЛЕКТОН-ТМС. Инструкция по монтажу ЦТКД 228 ИМ. ЗАТО г. Радужный, 2012
. ГОСТ 12.2.007.0-75. ССБТ. Изделия электротехнические. Общие требования безопасности: [Электронный ресурс]. - URL http://www.docload.ru
. ПБ 08-624-03. Правила безопасности в нефтяной и газовой промышленности: [Электронный ресурс]. - URL http://files.stroyinf.ru
. ПУЭ. Правила устройства электроустановок, 7 издание, 2001: [Электронный ресурс]. - URL http://www.docload.ru
. ПТЭЭП. Правила технической эксплуатации электроустановок потребителей: [Электронный ресурс]. - URL http://files.stroyinf.ru
. МПОТ РМ-016-2001. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок: [Электронный ресурс]. - URL http://www.stroyoffis.ru
. РД 153-34.0-03.150-00. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок: [Электронный ресурс]. - URL http://www.docload.ru
. ГОСТ 12.1.030-96. ССБТ. Электробезопасность. Защитное заземление, зануление: [Электронный ресурс]. - URL http://www.docload.ru
. ППБ-01-03. Правила пожарной безопасности в Российской Федерации: [Электронный ресурс]. - URL http://www.docload.ru
. СО 153-34.21.122-2003. Инструкция по устройству молниеотводов зданий, сооружений и промышленных коммуникаций: [Электронный ресурс]. - URL http://files.stroyinf.ru
. РД
39-01/06-0001-89. Методические рекомендации по комплексной оценке эффективности
мероприятий, направленных на ускорение научно-технического прогресса в нефтяной
промышленности: [Электронный ресурс]. - URL http://www.docload.ru
Приложение А (обязательное)
Перечень демонстрационных листов
1 Титульный лист
2 Цели и задачи дипломного проекта
Устройство ЭЦН (копия рисунка 1.1)
Структурная схема системы автоматизации ЭЦН (копия рисунка 3.1)
Структурная схема противоаварийной защиты (копия рисунка 3.13)
Технологическая схема ЭЦН (копия рисунка 1.3)
Функциональная схема автоматизации ЭЦН (копия рисунка 3.2)
Неисправности ЭЦН
Сравнительный анализ ТМС
"Электон-ТМС-3"
Показатели экономической эффективности от возможного внедрения ТМС ЭЦН
Выводы
Спасибо за внимание
