Материал: Артиллерийский комплекс

Разработана на Уральском заводе транспортного машиностроения. За разработку и изготовление данного изделия были присуждены премии: Ленинская и Государственная. Главный конструктор САУ - Ю.В. Томашов, 152-мм орудия 2А64 - Г.И. Сергеев. САУ 2С19 предназначена для уничтожения тактических ядерных средств, артиллерийских и миномётных батарей, танков и другой броневой техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения полевых фортификационных сооружений и препятствования манёврам резервов противника в глубине его обороны. Может вести огонь по наблюдаемым и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая работу в горных условиях. При стрельбе используются как выстрелы из боеукладки, так и подающиеся с грунта. В 1989 году новая самоходная гаубица 2С19 "Мста-С" была принята на вооружение артиллерийских полков мотострелковых и танковых дивизий Советской Армии ВС СССР. Впервые демонстрировалась на авиасалоне в городе Жуковском в августе 1992 года.

История создания

В 1971 году на вооружение Советской Армии была принята 152-мм самоходная гаубица "Акация", по своим характеристикам приблизительно соответствовавшая аналогичным системам стран NATO, на вооружении которых находились в основном 155-мм самоходные гаубицы M109. В то же время западноевропейские государства начали разработку новой САУ SP70 с баллистикой буксируемой 155-мм гаубицы FH70. Баллистическое решение 155-мм гаубицы позволяло обеспечить максимальную дальность стрельбы ОФС до 24 км, а активно-реактивным снарядом - до 30 км. Подобные характеристики давали существенное преимущество перед советскими артиллерийскими дивизионными системами и позволяли осуществлять доктрину "борьбы со вторыми эшелонами" по уничтожению и подавлению войск стран-участниц Варшавского договора ещё до их прибытия на передний край боевых действий.

Приблизительно в одно время со странами НАТО в СССР тоже начинаются работы по созданию артиллерийского вооружения следующего поколения. Так по результатам научно-исследовательской работы "Успех-2" были определены тенденции развития артиллерийского вооружения западных стран и перечень работ по созданию новых артиллерийских систем для Советской армии. В ходе исследований была выявлена необходимость сокращения номенклатуры калибров артиллерийских систем и необходимость унификации по боеприпасам гаубиц и реактивных систем залпового огня в дивизионном, полковом и армейском звеньях. С 1976 года в ЦКБ Уральского завода транспортного машиностроения под руководством Ю.В. Томашова начинаются научно-исследовательские работы по определению облика перспективной САУ дивизионного звена, вооружённой орудием с баллистикой буксируемой 152-мм гаубицы (позднее получившей наименование 2А65 "Мста-Б"), разрабатываемой в Волгоградском ОКБ-2 завода "Баррикады", под руководством Г.И. Сергеева.

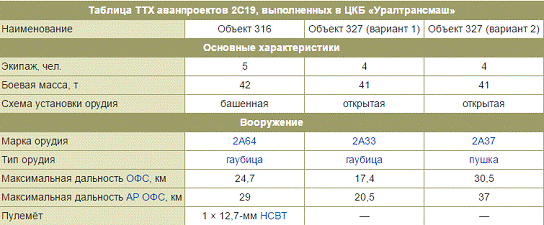

Новая самоходная артиллерийская установка проектировалась под обозначением "объект 316". Одновременно с вариантом, разрабатываемым под руководством Ю.В. Томашова, в ЦКБ Уральского завода транспортного машиностроения небольшим коллективом под руководством Н.С. Тупицына создавался альтернативный вариант с открытой установкой орудия и полностью автоматизированным процессом заряжания, который получил обозначение "объект 327". Компоновка "объекта 327" позволяла существенно сэкономить в массе изделия. В 1976 году был изготовлен первый прототип, однако для доведения разработанной САУ была необходима длительная доработка по устранению недостатков, что считалось неоправданной тратой времени, поэтому в итоге все силы были брошены на разработку варианта под обозначением "объект 316". Полученные проработки легли в основу ОКР под наименованием "Мста-С" (индекс ГРАУ - 2С19), официально начатой в 1980 году. "Мста-С" должна была поступить на вооружение артиллерийских полков танковых и мотострелковых дивизий для замены 152-мм самоходных гаубиц 2С3 "Акация".

Головным разработчиком 2С19 был назначен Уральский завод транспортного машиностроения, гаубица 2А64 проектировалась в ОКБ-2. В 1983 году был изготовлен первый макетный образец, а в ноябре этого же года было завершено изготовление опытного образца, который в течение 1984 года на Ржевском полигоне проходил испытания. Изначально САУ 2С19 разрабатывалась на базе танка Т-72, однако в ходе испытаний были выявлены серьёзные недостатки, среди которых была большая раскачка орудия при стрельбе. Для устранения замечаний было принято решение от базы танка Т-72 оставить геометрию корпуса, двигатель, трансмиссию и приводы управления. При этом торсионы и катки ходовой части САУ были заменены на новые, разработанные на базе применяемых в танке Т-80. После устранения замечаний к 1986 году были изготовлены 6 самоходных гаубиц 2С19 установочной партии. Изготовленные САУ были отправлены на государственные, а затем на войсковые испытания. После завершения войсковых испытаний и доработок выявленных недостатков в 1989 году самоходная гаубица 2С19 "Мста-С" была принята на вооружение Советской армии.

Назначение и описание 2С19 "Мста-С"

"Мста-С" предназначена для уничтожения тактических ядерных средств, артиллерийских и минометных батарей, танков и другой бронированной техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения полевых фортификационных сооружений и препятствования маневрам резервов противника в глубине его обороны. Она может вести огонь по наблюдаемым и ненаблюдаемым целям с закрытых позиций и прямой наводкой, включая работу в горных условиях. При стрельбе используются как выстрелы из боеукладки, так и подающиеся с грунта, без потери в скорострельности.

Бронированный корпус САУ по конструкции и геометрии подобен корпусу танка Т-72, за некоторыми исключениями. Так, бронирование самоходки более слабое, чем у танка: лобовая часть не имеет комбинированного бронирования и сделана из гомогенной бронестали. Верхний (подбашенный) лист корпуса рассчитан под погон диаметром 2444 мм, а нижняя часть корпуса отличается в связи с применением в подвеске торсионных валов и балансиров от танка Т-80. В корпусе смонтированы двигатель, трансмиссия, приводы управления и подвеска.

Двигатель-марки В-84А. Это V-образный 12-цилиндровый высокоскоростной 4-тактный дизель жидкостного охлаждения мощностью 840 л. с., способный работать на шести видах топлива. Его коробка передач имеет семь передач переднего хода и одну заднего. Электрооборудование включает в себя четыре аккумуляторные батареи напряжением 27 В.

артиллерийский комплекс самоходная гаубица

Ходовая часть САУ аналогична танковой (Т-80) и состоит (применительно к одному борту) из шести опорных катков, направляющего колеса с механизмом натяжения гусеницы, ведущего колеса со съемными зубчатыми венцами и пяти поддерживающих роликов. Подвеска независимая с длинными торсионами, из-за чего соответствующие катки правого и левого бортов расположены не соосно (катки левого борта смещены вперед на 110 мм). Первый, второй и шестой катки имеют регулируемые телескопические амортизаторы, стопорящиеся во время стрельбы для гашения колебаний. При этом отпадает необходимость в использовании стабилизирующих сошников. Гусеница шириной 580 мм, оснащенная резинометаллическими шарнирами и обрезиненной беговой дорожкой, тоже заимствована у Т-80.

Башня сварена из катаных броневых листов. В ней находятся: гаубица 2А64 с системой наведения и прицеливания, система автоматизированной подачи и хранения снарядов (включает в себя конвейер подачи снарядов с грунта, укладку 6ЭЦ19 с программируемой выдачей и исполнительный механизм координации углов с подачей снарядов от укладки к орудию), агрегат бортового питания АП-18Д с автономной системой питания, фильтровентиляционное оборудование, средства связи (внутренние телефонные, внешние проводные и радио) и система герметизации казенной части гаубицы, предотвращающая загазованность боевого отделения. Масса башни без боекомплекта - 13500 кг.

Нарезная 152-мм гаубица 2А64 имеет раздельно-гильзовое заряжание. Стрельба ведется ОФС 3ОФ45 (на дальность 24700 м) в составе выстрелов 3ВОФ58, 3ВОФ72, 3ВОФ73 и АРС 3ОФ61 (на дальность 28900 м) в составе выстрела 3ВОФ91, кассетными снарядами типа 3023, содержащими 42 противотанковых суб-боеприпаса (дальность стрельбы 26000 м), снарядами-постановщиками активных радиолокационных помех типа 3НС3О (на дальность 22300 м), дымовыми снарядами-целеуказателями в составе выстрела 3ВДЦ8, а также спецбоеприпасами. Возможно использование и всех типов штатных боеприпасов гаубиц Д-20 и 2С3, а также управляемых снарядов с лазерной подсветкой 3ОФ39 "Краснополь" в составе выстрела 3ВОФ64. Подсветка целей производится передовыми артиллерийскими наблюдателями с помощью приборов 1Д15 (ПП-3), 1Д20, 1Д22 или 1Д26.

Весь боекомплект расположен в башне. Он состоит из 50 выстрелов калибра 152 мм (стандартный набор - 20 ОФС и 30 АРС), а также 300 патронов для пулемета. Масса боекомплекта составляет 2470 кг.

Баллистические данные гаубица "Мста-С"

Система перезарядки позволяет вести огонь при любых углах наведения по направлению и возвышению орудия с максимальной скорострельностью без возвращения орудия на линию заряжания. Масса снарядов превышает 42 кг, поэтому для облегчения работы заряжающего из боеукладки они подаются автоматически. Механизм для подачи зарядов - полуавтоматического типа. Конструкция стеллажей боеприпасов позволяет размещать все штатные типы снарядов, а поиск нужного из них и управление всем процессом заряжания ведет контрольная система механизма заряжания. Кроме того, она подсчитывает и фиксирует число выстрелов соответствующего типа. Доставку выбранных снарядов и зарядов к орудию осуществляют два независимых конвейера. Каждый из них обслуживается своим заряжающим, что повышает скорострельность. Наличие дополнительных конвейеров подачи боеприпасов с грунта позволяет вести стрельбу, не расходуя внутренний боезапас. При переводе установки в походное положение дополнительный конвейер подачи снарядов складывается и закрепляется на башне, а другой убирается внутрь. Стреляные гильзы автоматически выбрасываются через люк под стволом орудия, что значительно уменьшает загазованность боевого отделения.

САУ оборудована двумя прицелами: панорамным (1П22), находящимся в поворотном бронеколпаке на крыше башни, и прямой наводки (1П23), окно которого расположено на лобовом листе башни. Первый из них имеет 3,7-кратное увеличение и автоматическую горизонтальную стабилизацию поля зрения при условии, что крен машины не превышает 5°. В походном положении прицел убирается за защитную шторку справа от него. Прицел 1П23 увеличивает в 5,5 раза в пределах углов наведения от - 4° до +55°.

Привод 2Э46 гаубицы электрический: по вертикали - автоматически, по горизонтали - от пульта управления. Автоматическое восстановление угла возвышения после каждого выстрела упрощает работу наводчика. При стрельбе он выполняет только одну операцию - удерживает управляющим устройством панорамный прицел на точке прицеливания. В критических ситуациях командир машины имеет возможность самостоятельно наводить и стрелять из орудия, используя дублирующее оборудование. При отключении электропитания применяется резервная система ручного заряжания и наведения. "Мста-С" оснащена системой приема и передачи данных стрельбы 1В122 (проводной и радио) на расстояние до 500 м. Контроль за наведением и координацией взаимодействия батареи ведется машиной управления огнем - командирской или старшего офицера.

Пулеметно-зенитная установка с дистанционным управлением и прицелом ПЗУ-5 (ПЗУ-7), смонтированная на командирской башенке и предназначенная для самозащиты от легких бронированных машин, вертолетов и самолетов, аналогична применяемой на танках Т-64А/Б/БВ и Т-80УД. Управляется она дистанционно из башни. Пулемет НСВТ-12,7 "Утес" обладает прицельной дальностью 2000 м и скорострельностью 700-800 выстрелов в минуту при углах вертикального наведения от - 3° до +70°. Боезапас его состоит из пяти лент по 60 патронов в каждой.

Для обеспечения работы систем САУ при выключенном или отказавшем основном двигателе используется автономный агрегат питания АП-18Д - газовая турбина мощностью 16 кВт. Время ее непрерывной работы - 8 часов.

Члены экипажа переговариваются с помощью аппаратуры внутренней телефонной связи 1В116 на семь абонентов. Внешняя связь осуществляется с помощью УКВ-радиостанции Р-173 (дальность до 20 км).

К дополнительному оборудованию самоходки относятся: автоматическое ППО 3-кратного действия с аппаратурой управления 3ЭЦ11-2; две фильтровентиляционные установки; система самоокапывания, смонтированная на нижнем лобовом листе; ТДА, работающая от основного двигателя; система 902В "Туча" для стрельбы 81-мм дымовыми гранатами; два танковых дегазационных прибора (ТДП).

Самоходки 2С19 организационно объединены в ОБАК "Капустник", который является базовым звеном для формирования любых артиллерийских соединений.

Впервые "Мста-С" была представлена широкой общественности на авиасалоне в г. Жуковском в августе 1992 года, затем на выставке IDEX-93 в Абу-Даби (ОАЭ) в феврале 1993 года, где продемонстрировала отличные ходовые и огневые качества. В частности, при стрельбе на дальность в 15 км сорока снарядами "Краснополь" оказались пораженными 38 целей.

Характеристики 2С19 "Мста-С"

Длина с пушкой вперед, мм 11917

Длина корпуса, мм 6040

Ширина по бортовым экранам, мм 3584

Высота по крышу башни, мм 2985

Колея, мм 2800

Клиренс, мм 435

Вооружение (боезапас) 152-мм нарезная гаубица 2А64 (50),

зенитный пулемет НСВТ-12,7 "Утес" (300)

Максимальная дальность стрельбы, км 24,7*

Минимальная дальность стрельбы, км 6,5

Скорострельность, выстр. /мин 7-8

Угол возвышения/склонения, град +68/-4

Угол горизонтального наведения, град 360

Начальная скорость ОФС, м/с 828

Масса ОФС, кг 43,56

Масса установки, т 42 ± 2,5%

Экипаж, чел 5

Двигатель (тип) В-84А (Д, V12) **

Мощность двигателя, л. с.840

Максимальная скорость движения, км/час 60

Запас хода, км 500

* для ОФС с газогенератором - 28,5 км

** Может устанавливаться двигатель В-46-6, задросселированный до 780 л. с.

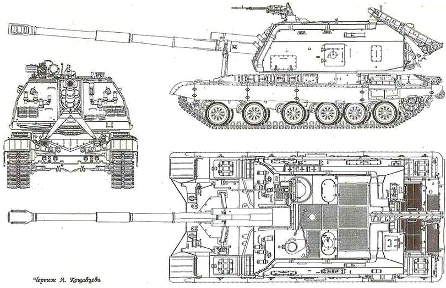

Общий вид 2С19

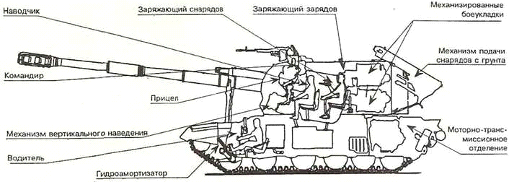

Схема 2С19 в походном. положении

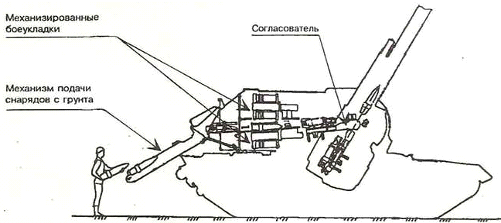

Схема САУ 2С19 при ведении огня

Организационная структура

Самоходная гаубица 2С19 поступает на вооружение артиллерийских полков танковых и мотострелковых дивизий Сухопутных войск на замену 152-мм гаубицам 2С3 "Акация". Самоходные гаубицы 2С19 сведены в артиллерийские комплексы. Каждый артиллерийский комплекс включает в себя до четырёх артиллерийских батарей. Каждая батарея может включать в себя до 8 САУ 2С19, а также по одной командно-наблюдательной машине командира батареи и машине старшего офицера батареи.

Список литературы

1. Белогруд В., Желтоножко О. Мста по-уральски. Борьба за самоходную артиллерию // Арсенал. Военно-промышленное обозрение. - М.: Издательский дом А4, 2010. - Вып. 20. - № 2. - С.86-99.

2. Военное обозрение: https: // topwar.ru/4127-152-mm-samoxodnaya-gaubica-2s19-msta-s.html <https://topwar.ru/4127-152-mm-samoxodnaya-gaubica-2s19-msta-s.html>

. Энциклопедия вооружения: http://wot. vsesovety. info/node/85 <http://wot.vsesovety.info/node/85>
