Материал: VORDOVSKIJ_DOKUMENTIK
1.а);
2.б);
3.а) и б);
4.Ни на одном из указанных рисунков.
189.Значение главного вектора силы инерции, действующей на звено, равен…
1.Ф=-mаS;2.Ф=mаS; 3. Ф=mVS; 4.Ф=-mVS,
где m- масса звена, aS- ускорение центра масс, VS- скорост ь центра масс
190.Учет сил трения приводит к отклонению силы взаимодействия звеньев от их общей нормали на угол, равный углу трения
191.Кинетостатический метод расчета механизмов основан на учете сил и моментов ... звеньев
1. Инерции2. Полезного сопротивления 3. Трения 4. Тяжести
192.При какой (по величине) угловой скорости вращения ротора берется отсчет по индикатору (динамическая балансировка)?
1.При максимальной; 2. При резонансной; 3. При минимальной.
193.По какой формуле определяется мощность трения во вращательной паре?
1.Lш=fшRnωотнdш/2;2. Lш=fшFωотнdш/2; 3. Lш=fшdшRnVотн/2; 4. Lш=fшRnωабсdш/2,
где fn - коэффициент трения скольжения, Rn - нормальное давление,Vотн- относительная линейная скорость, F- сила трения,ωотн- относительная угловая скорость, dш- диаметр шарнира,ωабc-абсолютная угловая скорость.
194. Силовой расчет механизма начинается с ... звена
1. Начального 2. Выходного 3. Произвольно выбранного 4. Ведущего
195.Рычаг Жуковского используется для ...
1.Определения точки приложения неизвестной силы
2.Определения направления неизвестной силы
3.Подъема грузов 4. Определения величины уравновешивающей силы
196.Условие моментной неуравновешенности механизма ...
1.0 2. Ф = 0 3. 0 4. 0
197.Силовой расчет механизмов с учетом сил инерции звеньев называют ...
1. Кинетостатическим 2. Силовым |
3. Инерционным 4. Уравновешивающим |
|
|
||
198. Укажите место приложения силы полезного сопротивления в механизме. |
|
|
1. Приемник; 2. Любое звено механизма; |
3. Орудие. |
|
199.Сила взаимодействия звеньев при учете силы трения отклоняется от их общей нормали на величину угла трения
200.Какие звенья обязательно уравновешиваются динамически?
1.Звенья, длина которых больше диаметра;
2.Звенья, длина которых меньше диаметра;
3.Звенья с большим моментом инерции масс.
201.Правильная последовательность силового расчета плоского механизма:
4.1. Силовой расчет начального звена
1.2. Разбивка кинематической цепи механизма на структурные группы Ассура
2.3. Определение внешних сил, приложенных к звеньям механизма
3.4. Силовой расчет групп Ассура
https://vunivere.ru/work26989/page7
202. Уравновешивающая сила приложена к … звену механизма
1. Начальному 2. Выходному |
3. Наиболее нагруженному |
4. Наименее нагруженному
+206 вопрос
203. Звену, совершающему неравномерное поступательное движение, соответствует инерционная нагрузка
1. Ф = 0, Мф= 0 2. Ф ≠ 0, Мф = 03. Ф ≠ 0, Мф ≠ 04. Ф = 0, Мф ≠ 0
(т.к. неравномерное – есть ускорение, значит есть сила инерции другого звена, которая его толкает, поступательное – значит по прямой, т.е. отсутствуют моменты)
204.Статического уравновешивания звеньев достигают, используя противовесы
205.Выберите правильный вариант приложения силы полезного сопротивления к звену .
Ответ 4
(Силой полезного сопротивленияназывается сила, для преодоления которой предназначен механизм.)
206. Сила, действующая на начальное звено и обеспечивающая заданный закон её движения, называется:
1. Уравновешивающей 2. Движущей 3. Полезного сопротивления
4.Вредного сопротивления
207.Приведенный момент инерции измеряется в ...
1. кг·м2 2. кг·м 3. кг/м 2 4. Н·м2 5. Н/м 2
208. Мощность, затрачиваемая на преодоление сил трения в поступательной паре,
рассчитывается по формуле ...
1. N F n f 2. N F n f 2 |
3. N F n f r w |
4. N F n f r w2 |
209.Момент сил инерции. Как определяется его величина и направление?
1.Формула 1, по угловой скорости;
2.Формула 2, против углового ускорения;
3.Формула 3, по направлению углового ускорения.
1.MФυ=rSm; 2. MФυ=-εJ0; 3. MФυ=εJ0.
210. Значение главного вектора силы инерции, действующей на звено, равен…
1.Ф=-mаS;2.Ф=mаS; 3. Ф=mVS; 4.Ф=-mVS,
где m- масса звена, aS- ускорение центра масс, VS- скорость центра масс.
211. Полезное сопротивление - это…
1.Движущая сила, приложенная к ведущему звену;
2.Сила трения, развивающаяся в кинематической паре;
3.Усилие, для преодоления которого предназначен механизм;
4.Сила, работа которой всегда равна нулю;
5.Динамическая реакция ускоряемой массы на ускоряющую.
212. Какая сила вызывает неуравновешенность звена?
1. Сила инерции; 2. Вес звена; 3. Опорные реакции
213. Повернутый на 900 план ... при силовом анализе механизма по методу Жуковского используется в качестве рычага Жуковскогоя
1. Сил 2. Скоростей 3. Ускорений
214. Сила взаимодействия звеньев при учете силы трения отклоняется от их общей нормали на величину угла трения
215. ... возникает при совпадении частоты вынуждающей силы с частотой собственных колебаний
1. Резонанс 2. Диссонанс 3. Вибрация 4. Амортизация
216.В чем причина статической неуравновешенности звена?
1.В неравномерном распределении масс в радиальном направлении.
2.В недостаточной жесткости звена.
3.В неравномерном распределении масс в осевом направлении.
217.Уравнение для определения кинетической энергии звена, совершающего вращательное движение, имеет вид ...
|
2 |
|
w2 |
|
w2 |
|
m 2 |
|
|
w2 |
m 2 |
|
1. |
|
2. |
|
3. |
|
|
|
4. |
|
|
|
|
|
|
|
|
|
||||||||
|
2 |
|
2 |
|
2 |
|
2 |
|
|
2 |
2 |
|
|
|
|
|
|
|
|
||||||
218. Укажите вариант энергетической характеристики режима движения механизма “УСТАНОВИВШЕЕСЯ ДВИЖЕНИЕ”.
1. AP>AQ+AF+E; 2.AP=AQ+AF;ΔE=0;3. AP<AQ+AF+E
где AP - работа сил движущих, AQ - работа сил полезного сопротивления,
AF - работа сил вредного сопротивления, Е - кинетическая энергия.
219.Размеры и массу маховика уменьшают, ...
1.Устанавливая маховик на более быстроходный вал
2.Устанавливая маховик на тихоходный вал
3.Повышая угловую скорость вращения начального вала
4.Понижая угловую скорость вращения начального вала

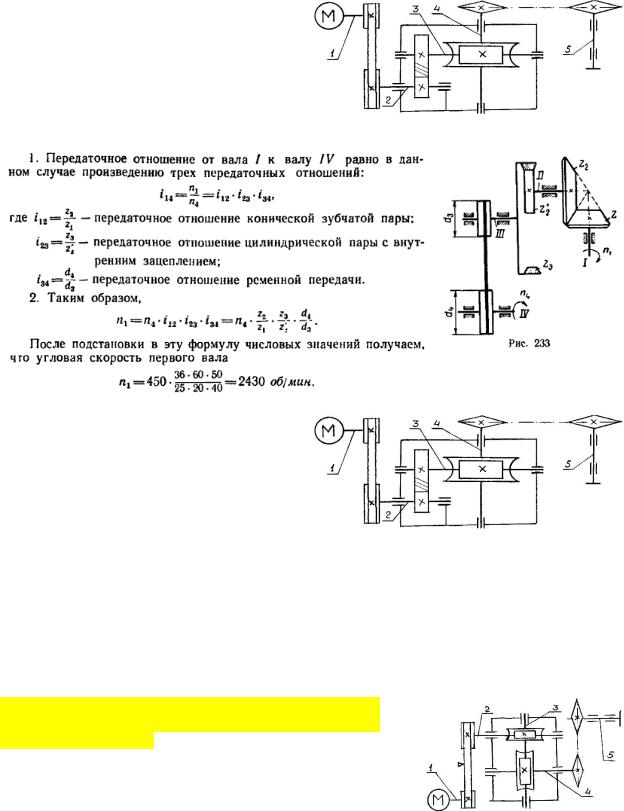

220.Определить передаточное отношение
тихоходной передачи редуктора i34, если известно: i12 = 2,5;i23 = 4,0;i45 = 4,5;i15 = 540.
540/(2,5*4*4,5)=12
220. Определить передаточное отношение тихоходной передачи редуктора i34, если известно: i12 = 2,5;i23 = 4,0;i45 = 4,5;i15 = 540.
540/(2,5*4*4,5)=12
230.Механический кпд отдельного механизма определится как Отношение полезной работы к затраченной
231.Ротор может быть неуравновешен динамически и статически
232.Какова цель статической балансировки звена? Приведение центра масс на ось вращения
звена 234. Маховик в механизмах ... Уменьшает амплитуду периодических колебаний скорости
начального звена
235. Для уменьшения размеров и массы маховика его устанавливают на вал Менее быстроходный
236. Определить передаточное отношение тихоходной передачи редуктора i34, если известно: i12 = 2,5;i23 =
20,0;i45 = 2,0;i56 = 1250,0
237. КПД реального механизма всегда..<1.
238. Схема какой неуравновешенности звена изображена на рис.? Динамической
239.В чем причина статической неуравновешенности звена? В неравномерном распределении масс в осевом направлении
240.Фазы разбега и выбега движения машинного агрегата относятся к
неустановившемуся режиму движения.
241.При установившемся режиме движения механизма, угловая скорость главного валаОстается постоянной...
242.Определить передаточное отношение
поликлиновой ременной передачи i12, если
известно: i23 = 5,0;i34 = 4,0;i45 = 2,5;i15 = 125.
2,5??
125/(5*4*2,5)=2.5??
243. Правильный порядок этапов метода заменяющих масс, используемого для статического уравновешивания механизмов:3241
1.Размещение общей массы механизма в неподвижных точках
2.Вводятся противовесы
3.Каждое звено механизма заменяется двумя сосредоточенными массами
4.Объединение противовесов с заменяющими массами звеньев
244. По какой формуле определяется кинетическая энергия звена, совершающего общий случай движения? E=1/2(mVS2+JSω2).
245.При режиме движения механизма “ВЫБЕГЕ”, угловая скорость главного вала.Уменьшается..
246.Изменение кинетической энергии равно нулю на режиме движения механизма
Установившемся …
247. КПД системы механизмов, соединенных последовательно, определится как
Произведение кпд составляющих механизмов...
248.По какой формуле определяется коэффициент периодической неравномерности вращения главного вала? δ=(ωmax+ωmin)/ωcp
249.КПД системы механизмов, соединенных последовательно, определится как
Произведение кпд составляющих механизмов...
250. |
Схема какой |
неуравновешенности звена изображена на рис.? Смешанной |
||||||
251 |
. |
Как |
проявляется |
|
статическая |
неуравновешенность |
звена? |
|
1. |
Звено |
находится |
|
в |
безразличном |
равновесии. |
||
2. |
Звено |
находится |
в |
определенном |
угловом |
положении. |
||
3.Вращение звена вызывает перекос опорных подшипников, на которых оно установлено.
252.Модуль вектора сил инерции неуравновешенного ротора рассчитывается из уравнения
Ф = w2· Dст...
253.Формула, используемая для расчета дисбаланса неуравновешенного ротора, имеет вид
D = т·е....
