Материал: Sapfir-22
4
1 +
Р ПР 2 - 3 + 4 -
М
G
R1
ИП |

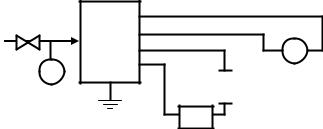

Рис. 2
Давление от компрессора (на схеме не показан) величиной 1,6 кгс/см2 подается на регулятор Р, с помощью которого можно регулировать подаваемое на преобразователь давление в пределах от 0 до 1,6 кгс/см2.
Величина подаваемого давления измеряется манометром. Преобразователь преобразует величину давления в унифицированный токовый сигнал (0...5 мА), который воспринимается миллиамперметром.
3.2. Принцип градуировки шкалы вторичного прибора
Одной из целей лабораторной работы является градуировка шкалы вторичного прибора (миллиамперметра) по входному сигналу. Для преобразователя входным сигналом является давление, выходным - токовый сигнал.
Таким образом, целью работы является градуировка шкалы миллиамперметра в единицах давления с помощью преобразователя давления «Сапфир». Для этого достаточно определить величины подаваемого на преобразователь давления, соответствующие каждой из отметок шкалы миллиамперметра (т. е. при 0, 1, 2, 3, 4 и 5 мА).
Опытные данные снимаются при прямом и обратном ходе и результаты записываются в таблицу-протокол (см. табл. 1).
3.3.Порядок выполнения работы
1)До начала проведения измерений подготовить таблицу-протокол (см. табл. 1).
2)Подать давление на установку.
5
3)С помощью регулятора Р добиться совпадения стрелки милливольтметра с первой отметкой шкалы.
4)Записать в таблицу-протокол показания манометра.
5)Повторить действия 3 и 4 для остальных отметок шкалы.
6)Аналогично снять данные при обратном ходе.
3.4. Обработка результатов
Вариация определяется как разность показаний при прямом и обратном
ходе:
Вi = Рпр.i - Робр.i.
Вычисление диапазона измерений: N = Рmax - Рmin.
Приведенная вариация определяется как отношение максимальной вариации к диапазону измерений и выражается в процентах:
emax = Вmax / N *100 %.
На основании данных табл. 1 строится график в координатах "ток - давление".
|
|
|
Таблица 1 |
|
|
|
|
|
|
Показания |
Показания манометра, кгс/см2 |
Вариация, |
|
|
миллиамперметра, |
|
|
кгс/см2 |
|
прямой ход |
обратный ход |
|||
мА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Содержание
1.Цель работы и требования к отчету
2.Краткие теоретические сведения
2.1.Назначение преобразователей
2.2.Устройство и работа преобразователя 3. Экспериментальная часть
3.1.Описание лабораторной установки
3.2.Принцип градуировки шкалы вторичного прибора
3.3.Порядок выполнения работы
3.4.Обработка результатов
