Управление радиостанцией производится с пульта дистанционного управления. В радиостанции предусмотрены прием и передача тонального вызова.

Питание радиостанции осуществляется от источников переменного тока напряжением 40, 127 и 220 В или от источников постоянного тока напряжением 6 В.

Мощность, потребляемая от сети переменного тока, составляет около 200 Вт. Напряжение переменного тока может быть стабилизировано при помощи придаваемого к радиостанции феррорезонансного стабилизатора. Общий потребляемый ток от источника постоянного тока составляет около 17-19 А.

Мощность передатчика в режиме амплитудной модуляции составляет 1,0 Вт, а в режиме частотной модуляции - 3,0 Вт. В передатчике предусмотрена возможность уменьшения мощности при частотной модуляции до 1 Вт. Девиация частоты автоматически ограничивается и не превышает 10 кГц. При работе в режиме AM глубина модуляции не превосходит 80%.

Тональный вызов посылается на частоте 1500 Гц. Коэффициент нелинейных искажений передатчика в зависимости от вида модуляции составляет 10 - 15%. Чувствительность приемника не хуже 1,5 мкВ при отношении уровня сигнала к уровню шума 5:1 и девиации частоты 10 кГц. Промежуточная частота выбрана 8,4 МГц. При этом приемник пропускает полосу на уровне 0,5 не менее 60 кГц.

На выходе приемника развивается мощность в 1 Вт при нелинейных искажениях не более 10%.

В режиме дежурного приема, при отсутствии несущей частоты, усилитель НЧ закрыт шумоподавителем.

При связи между двумя радиостанциями типа ЖР-4М в стационарных условиях дальность связи составляет 15 - 20 км.

3. Носимые радиостанции «Тюльпан», «Сирень» Тюльпан Тип: Портативная одноканальная УКВ радиостанция для организации связи в различных отраслях народного хозяйства – для строительных площадок, железнодорожного и автомобильного транспорта, сельского хозяйства. Диапазон частот 140 – 174 MHz (разносе частот между каналами = 50 KHz) Количество рабочих каналов 1 Передатчик Выходная мощность 0.1 вт Девиация частоты номинальная = 5 KHz, максимальная = не более 10 KHz Коэффициент нелинейных искажений не более 15% (при девиации частоты 5 KHz на частоте 1000 Hz) Мощность побочных излучений не превышает уровня -40 dB от выходной мощности на рабочей частоте Приемник Схема супергетеродин с двойным преобразованием частоты Чувствительность не хуже 1.5 мкв (при соотношении сигнал/шум на выходе = 20 dB) Выходная мощность не менее 40 мвт ( на частоте 1000 Hz) Частоты ПЧ 1ПЧ = 24 MHz; 2ПЧ = 1.596 MHz Коэффициент нелинейных искажений не более 10% Интервал рабочих температур 0 до +50°С (при работе от аккумуляторов ЦНК-0.45) Габаритные размеры 40 х 76.5 х 210 мм

Сирень Тип: мобильная радиостанция УКВ диапазона для гражданских служб. Изготовитель: РФ. “RCS” (г.Санкт-Петербург). Диапазоны рабочих частот 1) 33-48.5 MHz; 2) 57-57.5 MHz; 3) 146-174 MHz; Разнос частот между каналам 25 KHz Число каналов до 40 Передатчик выходная мощность 8 – 15 Вт Приемник чувствительность 0.3 мкВ коэффициент нелинейных искажений не более 5% диапазон звуковых частот 300 – 3400 Hz Потребляемая мощность Сирень-1С прием: 20 вт; передача: 100 вт (от сети 220В) Сирень-1В прием: 12 вт; передача: 36 вт (от аккумулятора 10.8 – 15.6 В) Сирень-2 прием: 60 вт; передача: 150 вт (от сети 220В) Сирень-2В прием: 22 вт; передача: 55 вт Интервал рабочих температур -40 … +55 °С Габариты и масса приемопередатчика 178 х 165 х 51 мм; 1.5 кг пульта управления 192 х 72 х 55 мм; 0.7 кг громкоговорителя 182 х 170 х 70 мм; 1.5 кг микротелефона 200 х 50 х 48 мм; 0.2 кг блока питания сетевого 178 х 150 х 54 мм; 1.5 кг

Комплекс абонентских возимых Сирень-1В, Сирень-2В и абонентских стационарных радиостанций Сирень-1С, Сирень-2С предназначен для организации симплексной, многоканальной, бесподстроечной, беспоисковой двухсторонней радиосвязи в различных отраслях народного хозяйства.

3.2 Функции и задачи

С использованием вышеприведенного оборудования организуются следующие сети радиосвязи:

маневровая;

горочная;

радиосвязь технических контор;

пунктов технического обслуживания (ПТО) вагонов и локомотивов;

пунктов коммерческого осмотра вагонов;

контейнерных площадок;

бригад по обслуживанию и ремонту технических средств СЦБ, связи, пути, контактной сети и др.

Организация сетей радиосвязи зависит от назначения станций, которые делятся на промежуточные, участковые, грузовые, сортировочные, пассажирские и технические. На рис. 1.1 представлена схема односторонней сортировочной станции и показана организация сетей радиосвязи на такой станции.

Понятие сеть радиосвязи определяется частотой, на которой работают радиостанции сети, и кругом лиц, включенных в эту сеть. Станционные сети используют радиальный принцип, т.е. антенны радиостанций должны иметь круговую диаграмму направленности.

Приведем состав абонентов сетей станционной радиосвязи. 1. Маневровая радиосвязь - маневровый диспетчер, дежурные по паркам, составители поездов, машинисты маневровых локомотивов. 2. Горочная радиосвязь - дежурный по горке, машинисты горочных локомотивов, горочные составители, регулировщики скорости отцепов. 3. Радиосвязь работников пунктов технического обслуживания - оператор ПТО, оператор тормозных средств, осмотрщики вагонов, осмотрщики автотормозов. 4. Радиосвязь работников пунктов коммерческого осмотра - оператор ПКО, коммерческие осмотрщики, рабочие по устранению брака. 5. Радиосвязь работников объединенной технической конторы - оператор конторы, списчики вагонов. 6. Радиосвязь работников ВОХР - начальник караула, стрелки - часовые. 7. Радиосвязь электромехаников СЦБ и связи - старший электромеханик, электромеханики. 8. Радиосети крупных станций и узлов - диспетчеры ШЧ, ПЧ, ЭЧ, ТЧ, ВЧД.

Среди наиболее важных параметров приемника радиостанций необходимо знать чувствительность и избирательность приемника по соседнему, зеркальному каналам и каналу на приемной частоте.

Качественно чувствительность определяется как способность принимать приемником слабые сигналы. Количественно в настоящее время она оценивается в системе СИНАД следующим образом.

На вход приемника подается модулированное тональным сигналом с частотой 1 кГц колебание несущей. На выходе приемника измеряется коэффициент нелинейных искажений при заданном соотношении сигнал/помеха. Чувствительностью будет называться уровень напряжения на входе при 25 % нелинейных искажений на выходе.

В приемниках радиостанций для СРС (диапазоном 150 МГц) чувствительность обычно равна 1 мкВ. Такая чувствительность характерна как для стационарных радиостанций, так и для унифицированных приемников УПП-2м, возимых радиостанций РВ-1м, устанавливаемых на локомотивах.

Избирательность по соседнему, зеркальному и каналу промежуточной частоты в той же системе СИНАД составляет 80 дБ (это соответствует 10000 раз).

4. Системы мониторинга устройств радиосвязи

https://www.bibliofond.ru/view.aspx?id=730228 Активное развитие служб радиосвязи, радиовещания, телевидения, систем беспроводной передачи данных, радиолокации и навигации требует совершенствования методов управления радиочастотным ресурсом. Радиочастотный ресурс является ограниченным природным ресурсом и его рациональное использование имеет такое же значение для страны, как и другие ресурсы, например земельный или водный. Управление радиочастотным ресурсом должно стимулировать эффективное использование систем радиосвязи, беспроводных систем коммуникаций, внедрение новейших радиоэлектронных технологий, развивать экономику и содействовать обеспечению обороны страны и правопорядка, охране жизни и здоровья граждан.

Достижение перечисленных целей невозможно без наличия стройной государственной системы управления, функции которой заключаются в планировании, регламентировании и лицензировании использования радиочастотного ресурса и радиоэлектронного оборудования, стандартизации и международного сотрудничества, проведении исследований в области методов использования и управления спектром. К важнейшим функциям системы управления радиочастотным ресурсом относится радиомониторинг. Методы радиомониторинга непрерывно совершенствуются вслед за развитием его объектов, к которым относится совокупная электромагнитная обстановка, включая загруженность радиодиапазонов и номиналов радиочастот, действующие радиоэлектронные средства, высокочастотные промышленные, медицинские и научные установки, источники индустриальных и естественных помех.

Радиомониторинг это фактически "глаза и уши" процесса управления, он необходим, поскольку в реальной жизни даже санкционированное применение радиоэлектронных средств не всегда гарантирует достижение запланированных результатов ввиду сложностей учета всех особенностей радиоэлектронного оборудования и возможных взаимных влияний. Управление радиочастотным ресурсом и радиомониторинг должны быть тесно связаны между собой, поскольку:

отсутствие избирательного вызова и возможности автоматической идентификации вызывающего или говорящего абонента; -        управление устанавливает официальный список присвоенных частот для контроля излучений;          управление дает сведения относительно полос частот, подлежащих мониторингу, и задач по контролю;          радиомониторинг принимает от системы управления заявки на выполнение конкретных задач, например поиска и идентификации радиопомех; в результате мониторинга проверяется занятость частот, подлежащих присвоению;  в ходе мониторинга измеряются параметры, проверяется техническое соответствие передатчиков установленным нормам, обнаруживаются и локализуются нелицензированные передатчики или передатчики, параметры которых не соответствуют нормам. Справиться с возрастающим потоком все более сложных задач без увеличения численности работающего персонала можно только путем использования современных технологий автоматизации управления. В настоящее время наиболее эффективные системы радиомониторинга представляют собой иерархию национальных, федеральных, региональных, фиксированных, удаленных и подвижных станций радиомониторинга, объединенных в единую компьютерную сеть, работа которой происходит в реальном времени, с применением сложного программного обеспечения, использующего технологию клиент-сервер.

Использование автомати-зированных систем повышает скорость и точность выполнения измерительных задач, освобождает операторов от выполнения рутинных работ, повышает производительность труда. Кроме того, улучшается коэффициент использования измерительного оборудования благодаря возможности постановки и решения многих задач в автоматическом фоновом режиме, например задач по контролю загрузки радиодиапазона, поиску радиопередатчиков, работающих без лицензии, проверке параметров зарегистрированных средств. В автоматизированной системе для осуществления радиомониторинга могут использоваться три типа станций:          стационарные (фиксированные); -        подвижные (мобильные);          портативные (носимые).

Стационарные станции радиомониторинга являются центральным элементом системы, как правило, они предназначены для работы в крупных населенных пунктах или городах. В своей рабочей зоне стационарные станции позволяют проводить все измерения без ограничений на площадь под рабочие места, неподходящие условия для установки антенн или ограниченное электропитание. Обычно в пределах одного крупного населенного пункта разворачивается несколько стационарных станций. При этом одна из них назначается центральной и работает под управлением операторов, а другие станции являются дистанционно управляемыми и не требуют постоянного присутствия операторов.

Главный недостаток стационарных станций - это сам факт, что их местоположение строго определено, фиксировано, а по финансовым причинам обычно эти станции нельзя установить в достаточном количестве. Поэтому стационарные станции дополняют подвижными станциями, которые в зависимости от назначения могут оборудоваться измерительными приемниками или радиопеленгаторами. Подвижные станции контроля предназначены для проведения операций по контролю, где малая мощность передатчиков, высокая направленность передающих антенн, удаленность источника радиоизлучения делают невозможным проведение измерений стационарными станциями. К тому же в состав системы могут входить портативные средства, которые используются на стационарных или временных постах, оборудованных или не оборудованных электропитанием, а также на открытой местности.

Небольшие масса и габариты портативных станций позволяют доставлять их вручную в места, недоступные для автомобилей, например во внутренние помещения или на крышу зданий. Такие станции необходимы для определения точного местоположения источника помехи или для проверки на месте жалобы на помехи от радиооборудования.

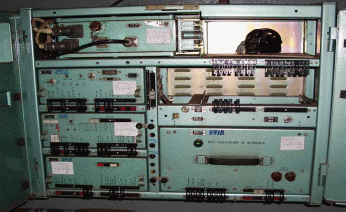

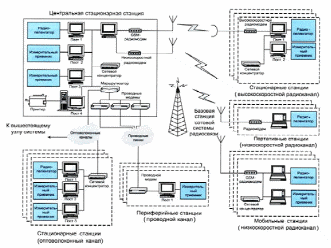

Обмен данными между стационарными постами системы осуществляется по высокоскоростным радиоканалам, проводным или оптоволоконным линиям. Для обмена данными с мобильными станциями применяются низкоскоростные системы радиосвязи. Очевидно, что в любом случае структура управления в автоматизированной системе должна соответствовать организации управления в административной службе, в интересах которой она функционирует.

5. Заключение

Железнодорожный транспорт в нашей стране является основным видом транспорта по перевозке грузов из-за громадных расстояний, которые для автомобильного и морского транспорта являются проблемными, а авиатранспорт экономически неэффективен. Радиосвязь является важнейшим звеном в обеспечении управления эксплуатационной работой на железных дорогах, начиная от ОАО РЖД, заканчивая управлением в линейных подразделениях (станции, депо, вагонные участки и т.д.).

Радиосвязь является быстро развивающейся отраслью науки и техники, и ее использование позволяет в последние годы осуществить прорыв в производственных технологиях на транспорте, в социальной сфере, бизнесе, решении личных проблем. Применительно к железной дороге радиосвязь дает возможность повысить оперативность управления эксплуатационной работой, предотвращать опасные ситуации, обеспечить сохранность грузов, осуществить необходимый информационный обмен, передачу данных.

И в тоже время целый ряд проблем в области радиосвязи не решен до настоящего времени, а именно: - не обеспечена надежная радиосвязь работников, находящихся на перегоне с дежурным по станции; - качество поездной радиосвязи продолжает оставаться низким; - не обеспечивается экстренное торможение поезда со стороны поездного диспетчера в аварийных ситуациях.

Эти и другие проблемы могли бы быть решены с внедрением цифровых систем радиосвязи, что является делом ближайшего будущего.
