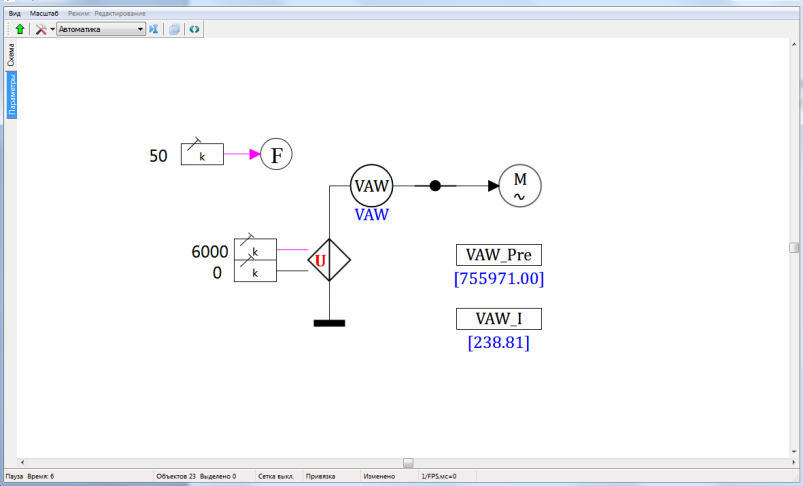

Схема опыта в SimInTech представлена на рисунке 3.2.

Рисунок 3.2 – Схема опыта короткого замыкания

Затем, необходимо рассчитать проводимости:

где ; ; ; ; .

Тогда, активное и реактивное сопротивления ротора АД, соответствующие скольжению, равному единице, будут равны:

где .

9. Задание к работе

2. Домашняя подготовка

Изучить данное методическое указание.

4. Работа в лаборатории

В процессе работы необходимо выполнить следующие операции:

1) Открыть prt – файл лабораторной работы с моделью АД, использованной в предыдущей работе.

2) Собрать электрическую схему опыта нагрузки (см. рисунок 3.1).

В свойствах модели, в раскрывающемся списке «Режим работы двигателя», нужно установить «1 – номинальный режим».

Далее, в соответствии с методическими указаниями, выполняются измерения и рассчитываются активное и реактивное сопротивления статора и ротора АД, соответствующие скольжению, равному нулю.

3) Собрать электрическую схему опыта короткого замыкания (см. рисунок 3.2).

В свойствах модели, в раскрывающемся списке «Режим работы двигателя», нужно установить «3 – опыт короткого замыкания».

Далее выполняются необходимые измерения и рассчитываются активное и реактивное сопротивления ротора АД, соответствующие скольжению, равному единице.

10. Требования к отчету

Отчет должен содержать: постановку задачи, исходные данные, результаты измерений в табличной форме, с указанием последовательности действий, и результаты расчетов.

11. Контрольные вопросы

1) Какая схема замещения электродвигателя используется в данной лабораторной работе?

2) Какие данные опытов нагрузки и короткого замыкания используются для определения параметров рабочего контура?

3) При каком напряжении проводится опыт короткого замыкания? Почему?

4) Какие допущения приняты в данной работе?

Рекомендуемая литература

1. ГОСТ 11828-86 Машины электрические вращающиеся. Общие методы испытаний.

2. ГОСТ 7217-87 Машины электрические вращающиеся. Двигатели асинхронные. Методы испытаний.

3. Электрическая часть станций и подстанций: Учебник для вузов / Под ред. А.А. Васильева. М.: Энергоатомиздат, 1990.

4. IEC 60076-7 Трансформаторы силовые. Часть 7. Руководство по нагрузке масляных силовых трансформаторов.

Содержание

ЛАБОРАТОРНАЯ РАБОТА № 1 Тепловой режим работы трансформаторов при изменении условий эксплуатации 2

ЛАБОРАТОРНАЯ РАБОТА № 2 Определение параметров контура намагничивания асинхронного двигателя 10

ЛАБОРАТОРНАЯ РАБОТА № 3 Определение параметров рабочего контура асинхронного двигателя 17

1 В случае если опыт проводился при пониженном напряжении, параметры намагничивающего контура (из опыта холостого хода) должны браться при том же напряжении.

2 Обычно, чтобы избежать перегрева изоляции электродвигателя, опыт короткого замыкания проводится при пониженном напряжении. В этом случае, параметры намагничивающего контура (из опыта холостого хода) должны браться при том же напряжении.
