2
.

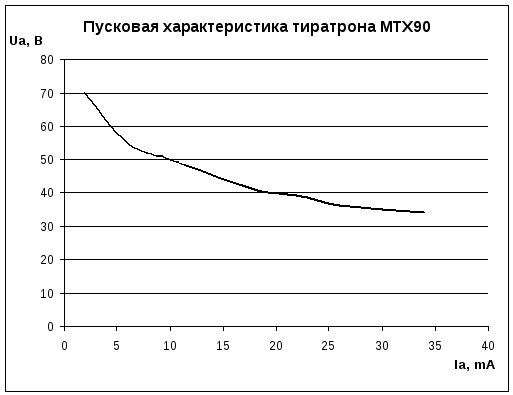

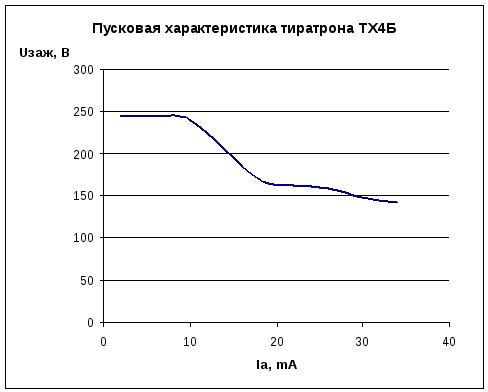

Снять пусковую характеристику Ua.заж=f(Jc)
тиратрона с токовым управлением МТХ90
и ТХ4Б.
|
Ic |
Uзаж |
|
2 |
244 |
|
6 |
244 |
|
10 |
240 |
|
18 |
170 |
|
22 |
162 |
|
26 |
158 |
|
30 |
148 |
|
34 |
142 |
|
Ic |
U |
|
2 |
140 |
|
6 |
110 |
|
10 |
100 |
|
18 |
82 |
|
22 |
78 |
|
26 |
72 |
|
30 |
70 |
|
34 |
68 |
заж

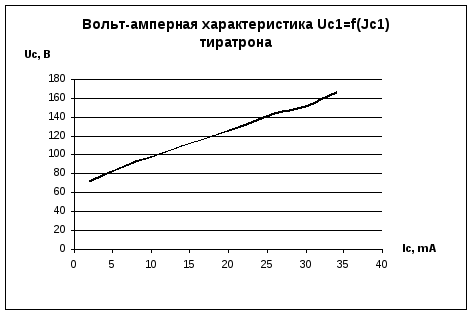

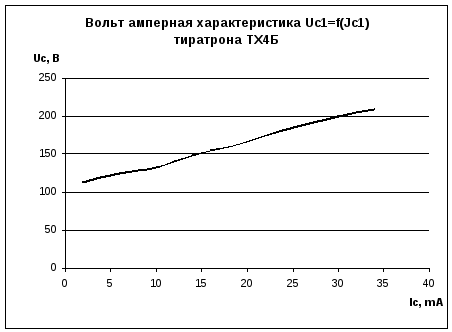

3. Снять вольт-амперную характеристику Uс1=f(Jc1) участка первая сетка катод тиратрона.
|
Ic |
U |
|
2 |
112 |
|
6 |
124 |
|
10 |
132 |
|
14 |
148 |
|
18 |
160 |
|
22 |
174 |
|
26 |
188 |
|
30 |
200 |
|
34 |
210 |
c
|
Ic |
U |
|
2 |
72 |
|
6 |
86 |
|
10 |
98 |
|
14 |
110 |
|
18 |
120 |
|
22 |
132 |
|
26 |
144 |
|
30 |
152 |
|
34 |
166 |
c
4. По вольт-амперной
характеристике Ua=f(Ja)
участка катод-анод тиратрона с токовым
управлением определить потенциал
горения разряда Uгор
и
динамическое
сопротивление тиратрона.
Для тиратрона МТХ90
Исходя из
вольт-амперной характеристики, напряжение
зажигания для тиратрона МТХ-90 при
составляет 120 В, после чего тиратрон
переходит в режим горения (тлеющий
разряд), при этом напряжение практически
не изменяется и находится на уровне 45
В – это и есть напряжение горения.
кОм
Для тиратрона ТХ4Б
Исходя из
вольт-амперной характеристики, напряжение
зажигания для тиратрона ТХ-4Б при
составляет 250 В, после чего тиратрон
переходит в режим горения (тлеющий
разряд), при этом напряжение практически
не изменяется и находится на уровне 152
В – это и есть напряжение горения
кОм
5. По пусковой
характеристике тиратрона Ua.заж=f(Jc)
определить чувствительность тиратрона
на
крутом и пологом участках.
