Материал: L_MiR_-_LR5
Устанавливаем переключатель П1 в положение 6Б.
частота F, кГц |
1 |
3 |
5 |
7 |
10 |
15 |
20 |
50 |
Расчетный фазовый сдвиг, град |
43,59 |
2,68 |
-17,03 |
-30,157 |
-43,24 |
-56,29 |
-63,9 |
-79,46 |
Измеренный фазовый сдвиг, град |
43,27 |
2,65 |
-17,12 |
-30,08 |
-43,12 |
-56,01 |
-63,43 |
-78,69 |

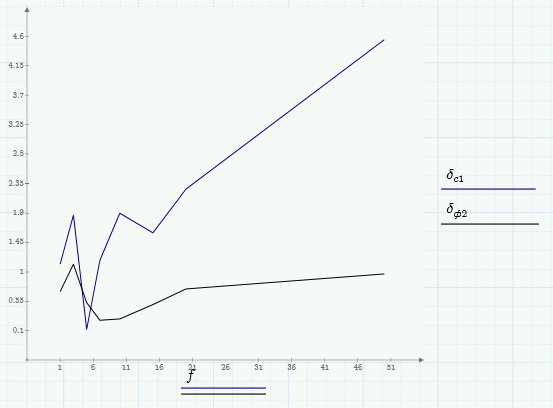

Рассчитываем относительную погрешность измерения фазового сдвига четырехполюсника для фазометра и осциллографа по формуле.
частота F, кГц |
1 |
3 |
5 |
7 |
10 |
15 |
20 |
50 |
δ С1-83 |
1,12 |
1,87 |
0,12 |
1,18 |
1,9 |
1,6 |
2,27 |
4,55 |
δ Ф2-34 |
0,7 |
1,12 |
0,53 |
0,26 |
0,28 |
0,5 |
0,74 |
0,97 |
Вывод: Результаты, полученные при измерениях фазового сдвига с помощью лучевого осциллографа, в достаточной степени соответствуют значениям, рассчитанным теоретически, лишь за исключением того, что некоторые рассчитанные значения фазового сдвига получились отрицательными, а соответствующие им измеренные значения – положительными.
Это объясняется тем, что осциллографом мы измеряли абсолютное значение фазового сдвига без учета знака. Поэтому полученные на этом этапе результаты вполне можно считать верными.
Полученные погрешности не превышают допустимые.
