ветьте отказом. Включите сетку через контекстное меню (правая кнопка мы-

ши) View → Hide Print Page Boundaries.

В редакторе переменных VAR опишите локальные переменные (табл. 1.1):

Таблица 1.1

Также опишите функциональные блоки RS-триггеров (в сущности, это подпрограммы-процедуры) T1 :RS и T2 :RS. Т1 – имя функционального блока, RS – его тип.

Соберите в редакторе кода схему (см. рис. 1.2) при помощи вызова соответствующих функциональных блоков Insert → Function Block или Insert → Function. Назначьте входам – входные, а выходам – выходные переменные, также назначьте переменные для функциональных блоков. Соедините блоки, выбрав мышкой необходимые выводы и применив инструмент Insert → Connection. Проверьте созданную программу на синтаксические ошибки File

→ Check Syntax.

Проверьте, что у вас существует активный ресурс и он не содержит программ (вкладка Resources). Признак активного ресурса – ярко-зеленый цвет. Настройте ресурс для работы со симулятором промышленного контроллера, вызвав для него контекстное меню и выбрав «Properties». В панели Hardware Module выберите infoteam SmartSIM, а в панели Network Connection – Simulation.

Перейдите на вкладку Files и свяжите написанную программу с активным ресурсом через контекстное меню (Link to Active Resource).

Откомпилируйте активный ресурс, связанный с вашей задачей (программой) PLC → Build Active Resource. При компиляции будет создан исполняемый код *.PCD и сгенерированы сведения о наличии ошибок и предупреждений.Свяжитесь с «контроллером» (симулятором) PLC→ Online и загрузите в симулятор код. Запустите симулятор кнопкой «run» и проверьте работоспособность программы.

6

1.2.2. Реализация программы «Старт-стоп» на языке ST

Остановите работу симулятора (кнопка «stop»), закройте его и разорвите соединение (PLC → Offline). Создайте новый файл ST с именем ST1. Поскольку ресурс для работы со симулятором уже создан, то все последующие задачи будут добавляться к нему.

Вредакторе переменных VAR опишите локальные переменные аналогично предыдущему упражнению, но назначьте им другие аппаратные адреса.

Вредакторе кода введите текст программы:

And1: =Up_In and not (Down_Control);

T1 (Set: =And1, Reset1: =Reset | Up_Control: =Q1);

Здесь переменной And1 присваивается результат логического умножения (and) переменной Up_In и инверсного (not) значения переменной Down_Control. Далее входу установки триггера T1 в единичное состояние Set присваивается переменная And1, входу сброса триггера Reset1 присваивается переменная Reset. После разделителя | идет описание выхода Q1, которому присвоена переменная Up_Control. Две строчки этой программы описывают логику работы верхней половины схемы (см. рис. 1.2). Самостоятельно допишите программу.

Проверьте программу на синтаксические ошибки, откомпилируйте и проверьте ее работоспособность на симуляторе ПЛК (теперь должны выполняться обе программы FBD1 и ST1 в разном адресном пространстве симулятора).

1.2.3. Реализация программы «Старт-стоп» на языке IL

Остановите работу симулятора, закройте его и разорвите соединение (PLC → Offline). Создайте новый файл IL с именем IL1.

Таблица 1.2

В редакторе переменных VAR опишите аналогичные локальные переменные, но с другими аппаратными адресами.

Напишите программу «Старт-стоп» (табл.1.2). Допишите программу самостоятельно.

Откомпилируйте программу, загрузите код в симулятор, запустите его и проверьте работу по аналогии c предыдущими упражнениями.

1.2.4. Реализация программы «Старт-стоп» на языке LD

Остановите работу симулятора и создайте новый файл LD с именем LD1. Поскольку язык графический, редактор выглядит довольно специфично

(рис. 1.3).

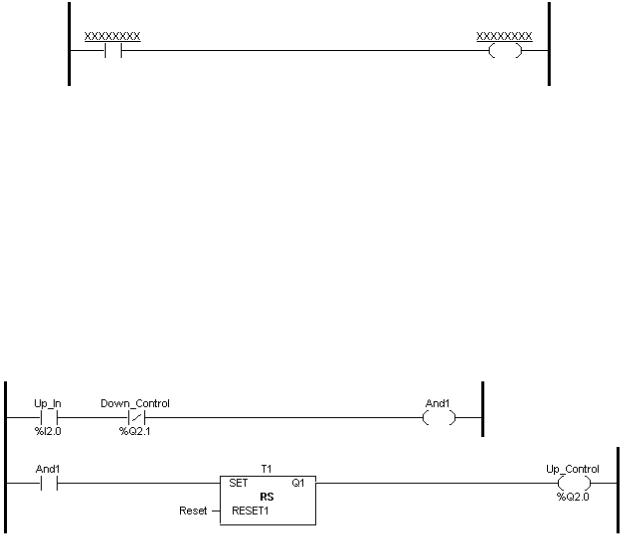

Рис. 1.3. Фрагмент редактора кода языка LD

Элемент, показанный на рис. 1.3, носит название элементарная сеть – это заготовка для создания элемента программы.

Опишите переменные, назначив им уникальные аппаратные адреса. Составьте в редакторе кода программу, реализующую алгоритм работы

программы «Старт-стоп». Добавление элементов в сеть, их редактирование и присвоение им соответствующих переменных осуществляется через контекстное меню. Добавление новой сети осуществляется при помощи меню Insert → Network. Фрагмент программы, полностью идентичный коду ST в пункте 3 упражнения 2, приведен на рис. 1.4.

Рис. 1.4. Фрагмент программного кода языка LD

Допишите остальную часть программы, откомпилируйте ее, загрузите в симулятор, запустите его и убедитесь в работоспособности всех четырех про-

8

грамм в адресном пространстве симулятора.

Создайте аналогичную программу «Старт-стоп» на языке SFC.

1.3. Содержание отчета

Отчет должен содержать выполнение всех пяти упражнений лабораторной работы:

−краткое описание особенностей языка программирования стандарта МЭК 61131-3, на котором реализована программа;

−алгоритм работы программы;

−описание созданных переменных;

−тексты программ с комментариями.

9

Лабораторная работа №2

КОНФИГУРИРОВАНИЕ И ПРОГРАММИРОВАНИЕ ПЛК ЭЛСИ-ТМ

Цель работы: изучение основ конфигурирования и программирования ПЛК ЭЛСИ-ТМ.

2.1. Основные сведения

Процесс создания конфигурации контроллера ЭЛСИ-ТМ подразумевает определение состава модулей контроллера, настройку их свойств, создание и маршрутизацию сигналов.

Первым шагом при конфигурировании контроллера является определение количества и типа модулей, необходимых для выполнения поставленной задачи. При добавлении модулей в конфигурацию стоит обратить внимание на то, что существуют два типа модулей: аппаратные и программные. Номер позиции аппаратного блока в конфигурации строго определяется его положением на коммутационной панели контроллера. Номер позиции программного модуля может быть произвольно выбран из предложенного списка позиций. В табл. 2.1 представлено краткое описание аппаратных модулей контроллера ЭЛСИ-ТМ, которыми оснащены индивидуальные исследовательские стенды в лаборатории. Табл. 2.2 содержит краткое описание программных модулей, используемых при выполнении лабораторных работ.

Следующим этапом конфигурирования контроллера является настройка
