Приложение 1 Допустимые значения уровней звукового давления в октавных полосах частот и уровня звука, создаваемого пэвм

Таблица 2

Уровни звукового давления в октавных полосах со среднегеометрическими частотами

Уровни звука в дБА

31,5 Гц

63 Гц

125 Гц

250 Гц

500 Гц

1000 Гц

2000 Гц

4000 Гц

8000 Гц

86 дБ

71 дБ

61 дБ

54 дБ

49 дБ

45 дБ

42 дБ

40 дБ

38 дБ

50

     Измерение уровня звука и уровней звукового давления проводится на расстоянии 50 см от поверхности оборудования и на высоте расположения источника(ков) звука.

Источники:

Шум на рабочих местах, в помещениях жи­лых, общественных зданий и на территории жилой застройки. Санитарные нормы. СН 2.2.4/2. 1.8.562-96

13. Звукоизоляция. Принцип снижения шума. Примеры материалов и конструкций.

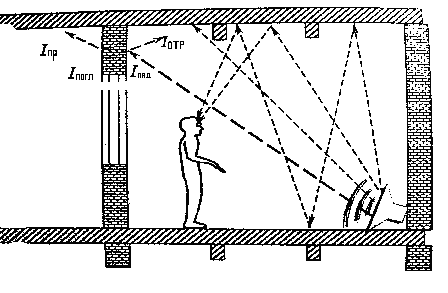

Согласно представленной схеме уравнение баланса звуковой энергии выглядит так:

Iпад=Iпогл+Iотр+Iпр

Т.е. интенсивность падающего звука равна сумме интенсивностей поглощенного, отраженного и прошедшего звука.

Отношение интенсивности прошедшего звука к интенсивности падающего наз-ся коэффициентом звукопроводимости:

τ=Iпр/Iпад

Звукоизоляцией называется величина, обратная звукопроводимости. Звукоизоляция обозначает процесс отражения звука и служит для того, чтобы не пропускать звук через преграду. Значение звукоизоляции ЗИ,дБ;определяется след.образом:

ЗИ=10lg(1/τ)

Звукоизоляционные материалы, как правило, твердые ,не пропускающие звук из одного объема в другой. Поглощение звука в изолирующей конструкции может быть небольшим,ее действие основано на отражении звука от конструкции.

Механизм прохождения звука через ограждение заключается в том, что под воздействием падающих звуковых волн ограждение приводится в колебатнльное движение и само излучает звук.

Звукоизоляция следует так называемому закону масс, показывающему, что она возрастает с увеличением поверхностной массы преграды. Возрастание составляет 6дБ на каждое удвоение массы.эта же закономерность возрастания звукоизоляции проявляется при двукратном увеличении частоты.

m=pпрhпр

m-поверхностная масса

pпр-удельна ямасса преграды,кг/м3

hпр-ее толщина в м.

Зависимость звукоизоляции от массы и частоты:

ЗИ=20lg(mf)-60.

На определенных частотах закон массы нарушается вследствие так называемого пространственного резонанса, связанного с усилением звукоизлучения ограждения и с влиянием помещения, в котором расположена звукоизолирующая преграда.

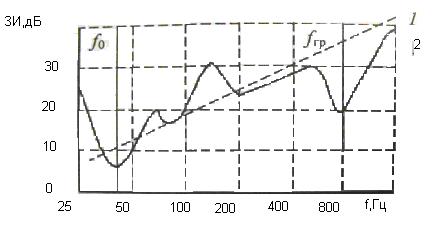

Наибольший провал звукоизоляции наблюдается на резонансной(граничной) частоте fгр, что видно на рис:

Значение резонансной частоты, когда длина звуковой волны в воздухе равна длине изгибной волны в преграде(Гц):

fгр=c2/(1.8cпhпр)

cп-скорость продольной волны в преграде ,м/с.

Когда звукоизоляция ухудшается, значение fгр возрастает с уменьшением толщины преграды, а также с увеличением ее изгибной жесткости.например, для стали fгр=12000/hп.

Увеличения звукоизоляции в области fгр можно добиться внесением потерь в изолирующую пластину(ограждение) за счет изменения жесткости материала или покрытия пластины вибродемпфирующими материалами.

Дополнительная звукоизоляция достигается при замене одностенных ограждений двустенными(равной поверхностной массы) за счет появления дополнительной звукоизоляции воздушного промежутка. Звукоизоляция ухудшается при наличии в ограждении ребер жесткости(кроме области инфразвуковых частот), а особенно при наличии щелей, отверстий,проемов(снижение звукоизоляции ΔЗИ зависит от их площади).

В качестве примеров звукоизолирующих материалов можно привести сталь, силикатное стекло, органическое стекло.

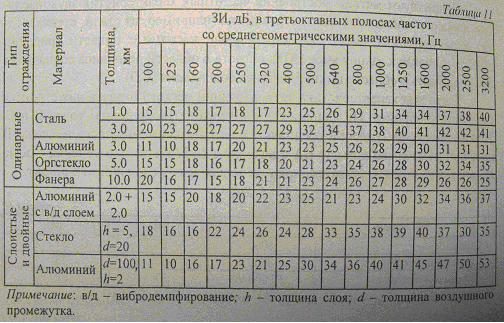

Значения звукоизоляции некоторых материалов:

13. Звукопоглощение. Принцип снижения шума. Примеры материалов и конструкций.

(Шульженко)

Звукопоглощение

Звукопоглощение – способность материала ослаблять интенсивность звука. Звукопоглощающая способность материала характеризуется потерей звуковой энергии при падении звуковых волн, и их распространении в материальной среде.

Звукопоглощающие материалы и конструкции служат для поглощения звука в объеме, где расположен источник звука, так и в соседних объемах.

Принцип снижения шума

В качестве звукопоглощающих, как правило, используются материалы, в которых происходит процесс перехода звуковой энергии в тепловую. Чаще всего это пористые и рыхлые волокнистые материалы, например маты из ваты из супертонкого стекловолокна, базальтового волокна и т.д. Падающие звуковые волны вызывают колебание воздуха в порах материала. Вследствие вязкости воздуха колебание его в таких порах сопровождается трением, и кинетическая энергия колеблющегося воздуха переходит в тепловую. Энергия, переносимая звуковыми волнами при уровнях, с которыми приходится иметь дело даже на очень шумных производствах, настолько мала, что увеличение температуры любого материала, полностью поглощающего звук, происходит на тысячные доли градуса.

Звукопоглощающие материалы принято характеризовать коэффициентом звукопоглощения .

Коэффициент звукопоглощения материала - отношение поглощенной энергии к падающей энергии звука. Т.о. коэффициент звукопоглощения определяется отношением интенсивности поглощаемого в конструкции звука к интенсивности падающего:

.

Коэффициент звукопоглощения зависит от частоты падающих звуковых волн и от угла их падения. При использовании звукопоглощающих облицовок важен так называемый диффузный коэффициент звукопоглощения, усредненный по разнообразным углам падения звуковых волн. Обычно указывается диффузный коэффициент звукопоглощения для частот 60, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц, иногда строят частотные зависимости коэффициента звукопоглощения.

Примеры материалов и конструкций

Звукопоглощающий материал или поверхность

Толщина, мм

Значение в октавных полосах частот

63

125

250

500

1000

2000

4000

8000

Плиты ПАО минераловатные, акустические

20

0,02

0,03

0,17

0,68

0,98

0,86

0,45

0,20

Сталь

-

0,01

Маты из супертонкого базальтового волокна

50

0,1

0,25

0,7

0,98

1,0

1,0

1,0

0,95

Маты из отходов капронового волокна

50

0,02

0,15

0,46

0,82

0,92

0,93

0,93

0,93

Войлок строительный

25

0,05

0,15

0,22

0,54

0,63

0,57

0,52

0,45

Стеклопластик

-

0,01

0,01

0,12

0,014

0,015

0,016

0,017

0,016

14. Порядок расчета суммарного шума, создаваемого несколькими источниками с известными уровнями звука.

Сложение уровней звукового давления нескольких источников:

Где Li – уровни звука (или уровни звукового давления) источника шума, дБА(дБ)

15. Принципы нормирования освещенности рабочего места.

VI. Требования к освещению на рабочих местах, оборудованных пэвм

6.1. Рабочие столы следует размещать таким образом, чтобы видеодисплейные терминалы были ориентированы боковой стороной к световым проемам, чтобы естественный свет падал преимущественно слева.

6.2. Искусственное освещение в помещениях для эксплуатации ПЭВМ должно осуществляться системой общего равномерного освещения. В производственных и административно-общественных помещениях, в случаях преимущественной работы с документами, следует применять системы комбинированного освещения (к общему освещению дополнительно устанавливаются светильники местного освещения, предназначенные для освещения зоны расположения документов).

6.3. Освещенность на поверхности стола в зоне размещения рабочего документа должна быть 300 - 500 лк. Освещение не должно создавать бликов на поверхности экрана. Освещенность поверхности экрана не должна быть более 300 лк.

6.4. Следует ограничивать прямую блесткость от источников освещения, при этом яркость светящихся поверхностей (окна, светильники и др.), находящихся в поле зрения, должна быть не более 200 кд/м2.

6.5. Следует ограничивать отраженную блесткость на рабочих поверхностях (экран, стол, клавиатура и др.) за счет правильного выбора типов светильников и расположения рабочих мест по отношению к источникам естественного и искусственного освещения, при этом яркость бликов на экране ПЭВМ не должна превышать 40 кд/м2 и яркость потолка не должна превышать 200 кд/м2.

6.6. Показатель ослепленности для источников общего искусственного освещения в производственных помещениях должен быть не более 20. Показатель дискомфорта в административно-общественных помещениях не более 40, в дошкольных и учебных помещениях не более 15.

6.7. Яркость светильников общего освещения в зоне углов излучения от 50 до 90 градусов с вертикалью в продольной и поперечной плоскостях должна составлять не более 200 кд/м2, защитный угол светильников должен быть не менее 40 градусов.

6.8. Светильники местного освещения должны иметь непросвечивающий отражатель с защитным углом не менее 40 градусов.

6.9. Следует ограничивать неравномерность распределения яркости в поле зрения пользователя ПЭВМ, при этом соотношение яркости между рабочими поверхностями не должно превышать 3:1 - 5:1, а между рабочими поверхностями и поверхностями стен и оборудования 10:1.

6.10. В качестве источников света при искусственном освещении следует применять преимущественно люминесцентные лампы типа ЛБ и компактные люминесцентные лампы (КЛЛ). При устройстве отраженного освещения в производственных и административно-общественных помещениях допускается применение металлогалогенных ламп. В светильниках местного освещения допускается применение ламп накаливания, в том числе галогенные.

6.11. Для освещения помещений с ПЭВМ следует применять светильники с зеркальными параболическими решетками, укомплектованными электронными пускорегулирующими аппаратами (ЭПРА). Допускается использование многоламповых светильников с электромагнитными пускорегулирующими аппаратами (ЭПРА), состоящими из равного числа опережающих и отстающих ветвей.

Применение светильников без рассеивателей и экранирующих решеток не допускается.

При отсутствии светильников с ЭПРА лампы многоламповых светильников или рядом расположенные светильники общего освещения следует включать на разные фазы трехфазной сети.

6.12. Общее освещение при использовании люминесцентных светильников следует выполнять в виде сплошных или прерывистых линий светильников, расположенных сбоку от рабочих мест, параллельно линии зрения пользователя при рядном расположении видеодисплейных терминалов. При периметральном расположении компьютеров линии светильников должны располагаться локализовано над рабочим столом ближе к его переднему краю, обращенному к оператору.
