Недостатки:

- отказ одного компьютера может повлиять на работу всей сети (выход – использование второго (запасного) кольца)

- кольцевую сеть трудно диагностировать

- меньшая скорость передачи

- для добавления/удаления компьютера нужно разрывать сеть

Г) Древовидная топология

Д) Смешанная топология (смесь А-Г)

14. Физические среды передачи данных: классификация

Линии связи отличаются также физической средой, используемой для передачи информации. Физическая среда передачи данных может представлять собой набор проводников, по которым передаются сигналы. На основе таких проводников строятся проводные (воздушные) или кабельные линии связи (рис. 8.2). В качестве среды также используется земная атмосфера или космическое пространство, через которое распространяются информационные сигналы. В первом случае говорят о проводной среде, а во втором — о беспроводной

В современных телекоммуникационных системах информация передается с помощью электрического тока или напряжения, радиосигналов или световых сигналов — все эти физические процессы представляют собой колебания электромагнитного поля различной частоты.

Проводные (воздушные) линии связи представляют собой провода без каких-либо изолирующих или экранирующих оплеток, проложенные между столбами и висящие в воздухе.

Еще в недалеком прошлом такие линии связи были основными для передачи телефонных или телеграфных сигналов. Сегодня проводные линии связи быстро вытесняются кабельными. Но кое-где они все еще сохранились и при отсутствии других возможностей продолжают использоваться, в частности, и для передачи компьютерных данных. Скоростные качества и помехозащищенность этих линий оставляют желать много лучшего.

Кабельные линии имеют достаточно сложную конструкцию. Кабель состоит из проводников, заключенных в несколько слоев изоляции: электрической, электромагнитной, механической и, возможно, климатической. Кроме того, кабель может быть оснащен разъемами, позволяющими быстро выполнять присоединение к нему различного оборудования. В компьютерных (и телекоммуникационных) сетях применяются три основных типа кабеля: кабели на основе скрученных пар медных проводов — неэкранированная витая пара (Unshielded Twisted Pair, UTP) и экранированная витая пара (Shielded Twisted Pair, STP), коаксиальные кабели с медной жилой, волоконно-оптические кабели. Первые два типа кабелей называют также медными кабелями.

Радиоканалы наземной и спутниковой связи образуются с помощью передатчика и приемника радиоволн. Существует большое разнообразие типов радиоканалов, отличающихся как используемым частотным диапазоном, так и дальностью канала. Диапазоны широковещательного радио (длинных, средних и коротких волн), называемые также АМ-диапазонами, или диапазонами амплитудной модуляции (Amplitude Modulation, AM), обеспечивают дальнюю связь, но при невысокой скорости передачи данных. Более скоростными являются каналы, использующие диапазоны очень высоких частот (Very High Frequency, VHF), для которых применяется частотная модуляция (Frequency Modulation, FM). Для передачи данных также используются диапазоны ультравысоких частот (Ultra High Frequency, UHF), называемые еще диапазонами микроволн (свыше 300 МГц). При частоте свыше 30 МГц сигналы уже не отражаются ионосферой Земли, и для устойчивой связи требуется наличие прямой видимости между передатчиком и приемником. Поэтому указанные частоты используются в спутниковых или радиорелейных каналах либо в таких локальных или мобильных сетях, в которых это условие выполняется.

В компьютерных сетях сегодня применяются практически все описанные типы физических сред передачи данных. Хорошие возможности предоставляют волоконно-оптические кабели, обладающие широкой полосой пропускания и низкой чувствительностью к помехам. На них сегодня строятся как магистрали крупных территориальных и городских сетей, так и высокоскоростные локальные сети. Популярной средой является также витая пара, которая характеризуется отличным отношением качества к стоимости, а также простотой монтажа. Беспроводные каналы используются чаще всего в тех случаях, когда кабельные линии связи применить нельзя, например при прохождении канала через малонаселенную местность или же для связи с мобильными пользователями сети. Обеспечение мобильности затронуло в первую очередь телефонные сети, компьютерные сети в этом отношении пока отстают. Тем не менее построение компьютерных сетей на основе беспроводных технологий, например Radio Ethernet, считаются сегодня одним из самых перспективных направлений телекоммуникаций.

15. Среда передачи. Классификация

Типичными и наиболее распространенными представителями искусственной среды передачи данных являются кабели. При создании сети передачи данных выбор осуществляется из следующих основных видов кабелей: волоконно-оптический (fiber), коаксиал (coaxial) и витая пара (twisted pair). При этом и коаксиал (коаксиальный кабель), и витая пара для передачи сигналов используют металлический проводник, а волоконно-оптический кабель - световод, сделанный из стекла или пластмассы.

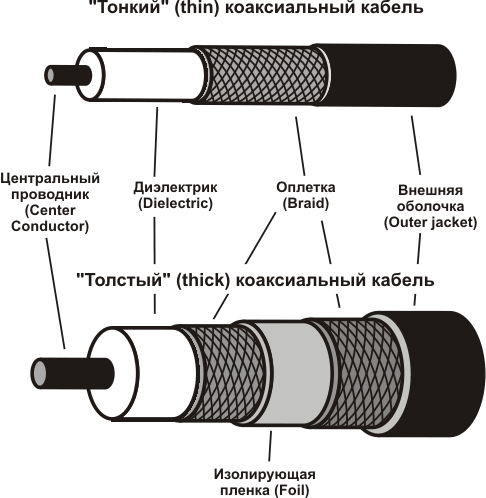

Коаксиальный кабель (от лат. co — совместно и axis — ось, то есть «соосный»), также известный как коаксиал (от англ. coaxial), — электрический кабель, состоящий из расположенных соосно центрального проводника и экрана. Обычно служит для передачи высокочастотных сигналов. Коаксиальный кабель – состоит из центрального проводника, окруженного слоем изолирующего материала, и экрана (одним или неск. слоев плетеной медной проволоки)

Недостаток – трудность монтажа.

Если помимо оплетки есть еще слой фольги – то это кабель с двойной экранизацией.

- Электрический сигнал передается по жиле

- Оплетка – от эл. шумов и перекрестных помех

- более помехоустойчив, меньше затуханий

- проводящая жила и оплетка не должны соприкасаться => короткое замыкание => данные разрушаются

Витая пара (англ. twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Оптическое волокно — нить из оптически прозрачного материала (стекло, пластик), используемая для переноса света внутри себя посредством полного внутреннего отражения.

16. Толстый коаксиальный кабель

Коаксиальный кабель состоит из несимметричных пар проводников. Каждая пара представляет собой внутреннюю медную жилу и соосную с ней внешнюю жилу, которая может быть полой медной трубой или оплеткой, отделенной от внутренней жилы диэлектрической изоляцией. Внешняя жила играет двоякую роль — по ней передаются информационные сигналы и она является экраном, защищающим внутреннюю жилу от внешних электромагнитных полей. Существует несколько типов коаксиального кабеля, отличающихся характеристиками и областями применения: для локальных компьютерных сетей, для глобальных телекоммуникационных сетей, для кабельного телевидения и т. п.

Согласно современным стандартам коаксиальный кабель не считается хорошим выбором при построении структурированной кабельной системы зданий. Далее приводятся основные типы и характеристики этих кабелей.

Коаксиальный кабель более помехоустойчив, затухание сигнала в нем меньше чем в витой паре. Затухание (attenuation) - это уменьшение величины сигнала при его перемещении по кабелю.

Затухание сигнала приводит к ухудшению его качества Как уже говорилось, плетеная защитная оболочка поглощает внешние электромагнитные сигналы, не позволяя им влиять на передаваемые по жиле данные, поэтомукоаксиальный кабель можно использовать при передаче на большие расстояния и в тех случаях, когда высокоскоростная передача данных осуществляется на несложном оборудовании.

• «Толстый» коаксиальный кабель разработан для сетей Ethernet 10Base-5 с волновым сопротивлением 50 Ом и внешним диаметром около 12 мм. Этот кабель имеет достаточно толстый внутренний проводник диаметром 2,17 мм, который обеспечивает хорошие механические и электрические характеристики (затухание на частоте 10 МГц — не хуже 18 дБ/км). Зато этот кабель сложно монтировать — он плохо гнется.

17. Тонкий коаксиальный кабель

Коаксиальный кабель состоит из несимметричных пар проводников. Каждая пара представляет собой внутреннюю медную жилу и соосную с ней внешнюю жилу, которая может быть полой медной трубой или оплеткой, отделенной от внутренней жилы диэлектрической изоляцией. Внешняя жила играет двоякую роль — по ней передаются информационные сигналы и она является экраном, защищающим внутреннюю жилу от внешних электромагнитных полей. Существует несколько типов коаксиального кабеля, отличающихся характеристиками и областями применения: для локальных компьютерных сетей, для глобальных телекоммуникационных сетей, для кабельного телевидения и т. п.

Согласно современным стандартам коаксиальный кабель не считается хорошим выбором при построении структурированной кабельной системы зданий. Далее приводятся основные типы и характеристики этих кабелей.

Коаксиальный кабель более помехоустойчив, затухание сигнала в нем меньше чем в витой паре. Затухание (attenuation) - это уменьшение величины сигнала при его перемещении по кабелю.

Затухание сигнала приводит к ухудшению его качества Как уже говорилось, плетеная защитная оболочка поглощает внешние электромагнитные сигналы, не позволяя им влиять на передаваемые по жиле данные, поэтомукоаксиальный кабель можно использовать при передаче на большие расстояния и в тех случаях, когда высокоскоростная передача данных осуществляется на несложном оборудовании.ь

Тонкий коаксиальный кабель - гибкий кабель диаметром около 0,5 см (около 0.25 дюймов). Он прост в применении и годится практически для любого типа сети. Подключается непосредственно к платам сетевого адаптера компьютеров.

Тонкий (thin) коаксиальный кабель способен передавать сигнал на расстояние до 185 м при скорости до 10 МБ/с (около 607 футов) без его заметного искажения, вызванного затуханием.

Производители оборудования выработали специальную маркировку для различных типов кабелей. Его волновое сопротивление равно 50 0м. Основная отличительная особенность этого семейства - медная жила. Она может быть сплошной или состоять из нескольких переплетенных проводов.

18. Витая пара: виды и категории

Витая пара – пара тонких медных проводов, часто использующихся для прокладки телефонных и компьютерных линий. Провода закручены в спираль для минимизации помех от других кабелей. Кабель с витой парой может быть экранированным и неэкранированным.

Проводники в кабеле могут быть одножильными или многожильными. Кабель с одножильными проводниками обычно применяется для прокладки кабельных трас и не имеет прямого контакта с активным оборудованием, он терминируется в розетки или патч-панели. Одножильный проводник имеет ломкую структуру и при частых изгибах ломается. Напротив, многожильный устойчив к изгибам. Кабель с многожильными проводниками обладает большим показателем затухания и поэтому не используется для прокладки кабельных трас.

Кроме проводников внутри кабеля находиться капроновая нить, она используется для разделки кабеля. При ее вытягивание внешняя оболочка кабеля надрезается без повреждения изоляции проводников. Кроме этого капроновая нить выполняет защитную функцию благодаря стойкости к разрыву.

Внешняя оболочка кабеля имеет толщину от 0,5 мм до 0,9 мм.

Форма кабеля может быть различной, например, плоской, такой кабель применяется для прокладки под ковровым покрытием, но самая распространенная форма – круглая.

В зависимости от наличия защитного экрана в кабеле, который может быть выполнен в виде медной оплетки или фольги вокруг скрученных проводников, различают:

- кабель UTP (Unshielded Twisted Pair) – в данном кабеле защитный экран отсутствует;

- кабель FTP (Foiled Twisted Pair) – в данном кабеле один общий, внешний защитный экран, выполненный в виде фольги;

- кабель STP (Shielded Twisted Pair) – в данном кабеле каждая пара проводников имеет защитный экран и у кабеля есть общий, внешний экран, выполненный в виде сетки;

- кабель S/FTP (Screened Foiled Twisted Pair) – фольгированная экранированная витая пара. В данном кабеле общий, внешний защитный экран выполнен в виде медной оплетки, а каждая пара проводников защищена фольгой;
