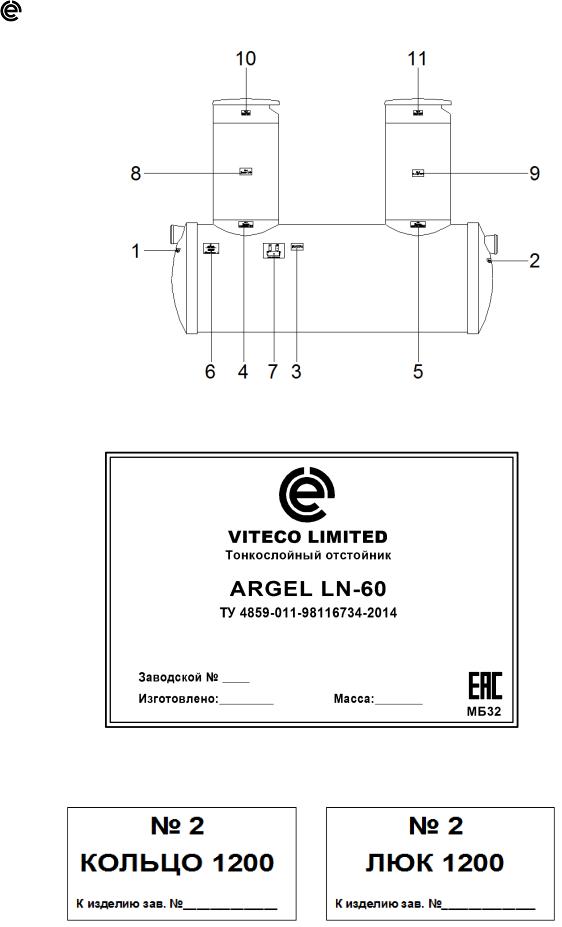

Рисунок 5 – Схема маркировки отстойника Argel L

Рисунок 6 – Ярлык

Рисунок 7 – Ярлыки

11

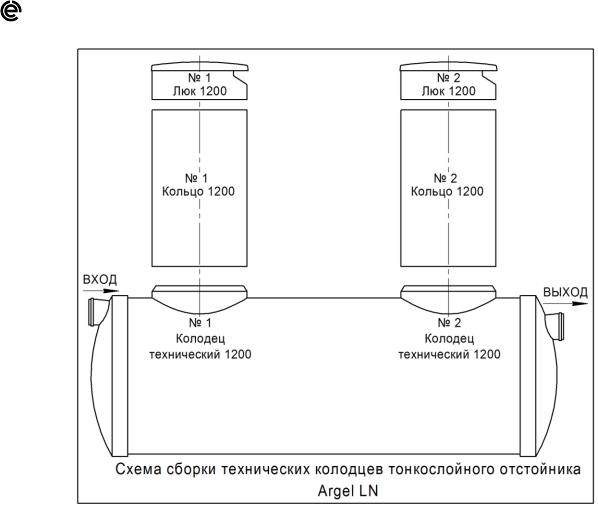

Рисунок 8 – Схема сборки

12

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 Эксплуатационные ограничения

2.1.1К эксплуатации оборудования допускаются лица, прошедшие подготовку по эксплуатации отстойника и ознакомленные с настоящим руководством.

2.1.2Необходимо исключить попадание в отстойник строительного мусора.

2.1.3Запрещается подавать на отстойник агрессивные химические жидкости, краски, эмульсии, растворители, растительные и животные масла и жиры.

2.1.4Показатель рН очищаемой воды должен находиться в пределах от 6,5 до 8,5 ед. Для других значений pH возможно изготовление отстойника из химически-стой- ких материалов.

2.1.5Необходимо обеспечить соответствие параметров входящих концентраций и расхода сточных вод в соответствии с таблицей 1 пункта 1.2.2.

2.2 Общие сведения о монтаже

2.2.1В зависимости от типа грунта и уровня грунтовых вод применяются различные схемы монтажа отстойника: на уплотнённый грунт и на фундаментную железобетонную плиту.

Варианты монтажа отстойников представлены в приложении А (рисунки А.4 –

А.7).

2.2.2Вариант монтажа отстойника на уплотненный грунт применяется, когда отсутствует вероятность выдавливания оборудования грунтовыми водами при опорожнении.

2.2.3Вариант монтажа отстойника на железобетонную плиту применяется в случае возможного выдавливания отстойника грунтовыми водами при опорожнении. При этом оборудование крепится крепёжными элементами к фундаментной железобетонной плите.

Основание и параметры монтажной фундаментной плиты определяются расчетным путем в ходе выполнения проектных работ. Масса фундаментной плиты должна быть не менее 50 % от массы установленного на ней оборудования с водой.

Бетонные работы осуществляются в следующей последовательности:

А) Выполнить геодезические разбивочные работы (установка опалубки в проектное положение) в соответствии с ППР, ППГР и другой технологической документацией, утвержденной в установленном порядке;

13

Б) Перед бетонированием произвести исполнительную планово-высотную съемку установленной опалубки, а также элементов фундамента (анкерных болтов, арматурных выпусков, закладных деталей);

В) Выполнить арматурные работы с соблюдением заданной ППР (технологической картой) технологии арматурных работ (укрупнительной сборки армокаркасов, монтажа арматурных конструкций с обеспечением фиксации защитного слоя бетона и т.д.);

Г) Выполнить укладку бетонной смеси (с соблюдением заданной ППР технологии укладки и уплотнения бетонных смесей, распалубливания конструкций, выдерживания и ухода за бетоном). Бетонная смесь должна соответствовать требованиям проекта и нормативных документов.

При отсутствии в рабочих чертежах данных по параметрам фундаментного основания и специальных требований, предъявляемых монолитным железобетонным конструкциям, рекомендованы следующие значения:

-ширина фундаментного основания: 500 мм +диаметр емкости+ 500 мм;

-длина фундаментного основания: 500 мм +длина емкости+ 500 мм;

-высота фундаментного основания: 300 мм … 500 мм (определяется условиями привязки);

-марка бетона – не ниже В 25;

-марка по морозостойкости - F 100 (для II климатического района);

-марка бетона по водонепроницаемости W 4;

-армирование – стержневая периодического профиля А-III Ø 12, шаг 200х200;

-закладные детали – стержневая гладкая А-I Ø 12 ;

1 – фундаментная железобетонная плита;

2 – арматура фундаментной железобетонной плиты; 3 – закладная деталь (арматура класс АIII Ø 12 мм).

Рисунок 9 – Закладная деталь

14

Д) В случае варианта монтажа стеклопластиковых емкостей «под нагрузку» выполнить защитную монолитную железобетонную плиту, в соответствии с проектными решениями в вышеуказанной последовательности.

2.2.4При варианте размещения отстойника под проезжей частью (рисунок А.3 приложения А) необходимо выполнить разгрузочную дорожную плиту из армированного бетона и применить чугунные люки в соответствии с ГОСТ 3634-99.

2.2.5Схема монтажа отстойника выбирается при выполнении проектных работ. ВНИМАНИЕ:

ПРИ ПРИМЕНЕНИИ ВАРИАНТА МОНТАЖА ПОД НАГРУЗКУ

НЕОБХОДИМО ПРЕДУСМОТРЕТЬ КОМПЛЕКС ЗАЩИТНЫХ МЕРОПРИЯТИЙ НА ВЫБОР ПРОЕКТНОЙ ОРГАНИЗАЦИИ.

ЗЕРКАЛО ВОДЫ В ОТСТОЙНИКЕ ДОЛЖНО БЫТЬ НИЖЕ УРОВНЯ ПРОМЕРЗАНИЯ ГРУНТА ИЛИ НА ВЫБОР ПРОЕКТНОЙ ОРГАНИЗАЦИИ ПРИ СООТВЕТСТВУЮЩЕМ ОБОСНОВАНИИ.

2.3 Монтаж отстойника

2.3.1 Перед монтажом необходимо:

проверить общее состояние ёмкостного оборудования на отсутствие разрывов и трещин корпуса;

удалить мусор и откачать дождевую воду из корпусов оборудования (при наличии);

Во время монтажа необходимо избегать ударов по стенке корпуса, во избежание его повреждения.

При установке ёмкостного оборудования должна быть соблюдена правильность ориентации входа и выхода сточной воды, проверена соосность отверстий.

2.3.2 Монтаж следует производить в следующей последовательности:

а) Установить ёмкостное оборудование на подготовленное основание в соответствие с проектом.

ВНИМАНИЕ:

ГОРИЗОНТАЛЬНЫЕ ЕМКОСТИ УСТАНОВИТЬ НА ПЕСЧАНУЮ ПОДСЫПКУ ТОЛЩИНОЙ НЕ МЕНЕЕ 100 ММ!

б) Залить во все отсеки горизонтальных ёмкостей воду на высоту 300 мм для обеспечения устойчивости при дальнейших монтажных работах.

в) Произвести крепление ёмкостного оборудования крепёжными элементами

15
