По табл.2 [3] с учетом влажностного режима помещений и зоны влажности района строительства определяем условия эксплуатации ограждающих конструкций – «А».

Термическое сопротивление железобетонной пустотной плиты для условий эксплуатации «А» – Rкпл = 0,148 м2·°С/Вт; для условий эксплуатации «Б» – Rкпл = 0,152 м2·°С/Вт.

Принимаем расчетные характеристики строительных материалов конструкции покрытия по прил. Д [4]:

- рубероид плотностью о = 600 кг/м3; А = 0,17 Вт/(м оС);

-плиты жесткие минераловатные плотностью о = 100 кг/м3;

А = 0,06 Вт/(м оС);

-цементно-песчаный раствор плотностью о = 1800 кг/м3,

А = 0,76 Вт/(м оС).

В расчете не учитывается наличие разуклонки и защитного слоя гравия в конструкции покрытия.

По табл.7 [3] принимаем int = 8,7 Вт/(м2·°С); по табл.8 [4] принимаем ext = 23Вт/(м2·°С) .

Задаемся толщиной утеплителя ут = 250 мм.

По формуле (7.3) рассчитываем величину термического сопротивления всей конструкции Rk:

Rk = 0,148 + 0,002/0,17 + 0,25/0,06+0,02/0,76+0,01/0,17 = 4,41 м2оС/Вт.

По формуле (7.2) рассчитываем величину сопротивления теплопередаче конструкции покрытия Rо:

Rо = 1/8,7 + 4,41 + 1/23 = 4,57 м2 оС/Вт.

Пример расчета №3.

Определить приведенное сопротивление теплопередаче наружной стены многоэтажного крупнопанельного каркасного здания. Конструкция стены представлена на рис. 3. Район строительства – г.Омск.

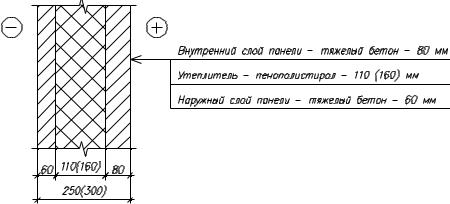

Рис. 3. Конструкция стены

Температурно-влажностный режим – см. пример расчета №2. Принимаем для трехслойных панелей из тяжелого бетона на гиб-

ких связях с эффективным утеплителем коэффициент теплотехнической однородности r = 0,832 в соответствии с прил. К [4, табл.К.2].

Принимаем расчетные характеристики строительных материалов конструкции стены по прил. Д [4]:

-тяжелый бетон плотностью о = 2400 кг/м3 , А = 1,74 Вт/(м оС);

-плиты теплоизоляционные из пенопласта полистирольного

(ГОСТ 15588-70) плотностью о = 40 кг/м3, А = 0,041 Вт/(м оС).

По табл.7 [3] принимаем int = 8,7 Вт/(м2·°С); по табл.8 [4] принимаем ext = 23Вт/(м2·°С) .

Задаемся толщиной утеплителя ут = 160 мм.

По формуле (7.3) рассчитываем величину термического сопротивления Rk:

Rk = 0,06/1,74 + 0,16/0,041 + 0,08/1,74 = 3,98 м2 оС/Вт. Приведенное сопротивление теплопередаче стены Rоr рассчиты-

ваем по формуле (7.4) с учетом формулы (7.2):

Rоr = (1/8,7 + 3,98 + 1/23)∙0,832=3,44 м2 оС/Вт.

7.3.2. Расчет приведенного сопротивления теплопередаче светопрозрачных ограждающих конструкций

Величина приведенного сопротивления теплопередаче светопрозрачных конструкций (оконных блоков) определяется при проведении сертификационных или технологических испытаний в климатической камере.

Выбор конструктивного решения оконного блока и оценка возможности его применения в том или ином климатическом районе производится посредством сопоставления требуемого значения сопротивления теплопередаче Rоreg и приведенного значения Rоr , полученного по результатам испытаний (см. прил. Л [4]).

Пример расчета №4.

Определить приведенное сопротивление теплопередаче оконных блоков из ПВХ-профилей для многоэтажного крупнопанельного каркасного здания. Район строительства – г.Омск.

29

Требуемое сопротивление теплопередаче окон зданий админист-

ративно-бытового назначения в климатических условиях г.Омска составляет Rоreg= 0,55 м2 оС/Вт (см. пример расчета №1).

По прил. Л [4] данным требованиям соответствуют оконные блоки из ПВХ-профилей (5-камерная система) с двухкамерными стеклопакетами толщиной 36 мм в одинарном переплете из обычного стекла

смежстекольным расстоянием 12 мм – Rоr = 0,57 м2 оС/Вт.

7.4.Оценка температурного режима ограждающих конструкций

Выбранные варианты конструктивных решений должны быть проверены на соблюдение требований:

-по температурному перепаду между температурой внутреннего воздуха и температурой поверхности ограждающих конструкций tо;

-по температуре температуры точки росы d на поверхности конструкции.

Расчетный температурный перепад tо,°С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции не должен превышать нормируемых величинtn,°С, установленных в табл. 5 [3].

Величина расчетного температурного перепада рассчитывается по формуле

tо = [n (tint – text )]/(Rо int ), (7.5) где n – коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, принимаемый по табл. 6 [3]; text – расчетная температура наружного воздуха наиболее холодной пятидневки обеспеченностью 0,92, оС, принимаемая по табл.1 [2].

Минимальная температура на внутренней поверхности ограждающих конструкций (за исключением вертикальных светопрозрачных конструкций) в зоне теплопроводных включений (диафрагм, сквозных швов из раствора, стыков панелей, ребер, шпонок и гибких связей в многослойных панелях, жестких связей облегченной кладки и др.), в углах и оконных откосах, а также зенитных фонарей должна быть не ниже температуры точки росы внутреннего воздуха при расчетной температуре наружного воздуха в холодный период года.

Относительную влажность внутреннего воздуха для определения температуры точки росы в местах теплопроводных включений ограж-

30

дающих конструкций, в углах и оконных откосах, а также зенитных фонарей следует принимать:

-для помещений жилых зданий, больничных учреждений, диспансеров, амбулаторно-поликлинических учреждений, родильных домов, домов-интернатов для престарелых и инвалидов, общеобразовательных детских школ, детских садов, яслей, яслей-садов (комбинатов) и детских домов – 55 %, для помещений кухонь – 60 %, для ванных комнат – 65 %, для теплых подвалов и подполий с коммуникациями – 75 %;

-для теплых чердаков жилых зданий – 55 %;

-для помещений общественных зданий (кроме вышеуказанных) – 50 %.

Вобщем случае проверка ограждающих конструкций по минимальной температуре внутренней поверхности производится по результатам расчетов температурных полей.

Всоставе курсовой работы оценка ограждающих конструкций по минимальной температуре внутренней поверхности не проводится.

Пример расчета №5.

Провести оценку конструкции покрытия (см. пример №2) по показателю температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности конструкции –

tо .

По табл. 6 [3] принимаем n = 1.

Исходные данные принимаем аналогично предыдущим примерам: tint = +23 оС; text = – 37 оС; int = 8,7 Вт/(м2·°С); Rо = 4,57 м2 оС/Вт.

По формуле (7.5) рассчитываем величину tо:

tо = [1 (23+ 37 )]/(4,57 8,7 ) = 1,5 оС.

По табл.5 [3] определяем tn = 4 оС. Поскольку tо = 1,5 оС < tn = = 4 оС, считаем, что теплозащитные качества конструкции покрытия достаточны и обеспечивают выполнение требования по показателю

температурный перепад между температурой внутреннего воздуха и температурой поверхности конструкции.

Пример расчета №6.

Провести оценку конструкции стены (см. пример №3) по показателю температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности конструкции – tо .

По табл. 6 [3] принимаем n = 1.

31

Исходные данные принимаем аналогично предыдущим приме-

рам: tint = +23 оС; text = – 37 оС; int = 8,7 Вт/(м2·°С); Rоr = 3,44 м2 оС/Вт.

По формуле (7.5) рассчитываем величину tо:

tо = [1 (23+ 37 )]/(3,44 8,7 ) = 2,0 оС.

По табл.5 [3] определяем tn = 4,5 оС. Поскольку tо = 2,0 оС <tn = 4,5 оС, считаем, что теплозащитные качества конструкции стены достаточны и обеспечивают выполнение требования по показателю

температурный перепад между температурой внутреннего воздуха

итемпературой поверхности конструкции.

8.РАЗРАБОТКА АРХИТЕКТУРНО-КОНСТРУКТИВНЫХ ЧЕРТЕЖЕЙ ЗДАНИЯ

Чертежи проекта выполняются на двух листах формата А2 (420 594 мм). Лист должен иметь рамку, линии которой отстоят от краев с трех сторон на 5 мм, а слева на 20 мм. В нижнем углу листа располагается основная надпись размером 185 55 мм, ее форму см. в [14, рис.II.1].

Для равномерного заполнения листа предварительно на нем намечают расположение отдельных чертежей с учетом масштаба и необходимых мест для выносных, размерных линий и пояснительных надписей. Проект рекомендуется вычерчивать тонкими линиями карандашами средней твердости. Вначале наносят координационные оси, затем строят основные контуры, а после этого чертежи детализируют и обводят. Размеры на всех чертежах указывают в миллиметрах, числовые отметки – в метрах. Отметки выше уровня чистого пола первого этажа (отметка 0.000) проставляют со знаком «плюс», ниже – со знаком «минус». Окончательное оформление чертежей выполняют в соответствии с требованиями, приведенными в [6, 7, 14].

8.1. Планы этажей

План этажа – это проекция горизонтального сечения здания на уровне оконных проемов. Вычерчивание плана начинается с нанесения осевых линий, проходящих через несущие конструкции, затем ведется построение основных контуров колонн, наружных и внутренних стен, оконных и дверных проемов, лестничных маршей, а также санитарно-технического оборудования, прорисовываются входные тамбуры, ступени лестниц и т.п. На плане показывают двери и их от-
