16
роль играет графическая рифма – повторяющиеся элементы, задающие ритм надписи. Это может быть точный повтор, зеркальное отражение (рис. 20), общая для нескольких элементов горизонталь или вертикаль, не повторяющиеся, но похожие формы и т. д. (рис. 21, 22) Работает графическая рифма точно так же. как поэтическая: она легко считываете я и легко запоминается, делая знак или акциденцию узнаваемой.
Рис. 20. Точный повтор в шрифтовой композиции
Рис. 21. Использование одинаковых декоративных изгибов и завершений
букв
Рис. 22. Общая наклонная линия для нескольких строчек
ЗАДАНИЕ 3 БАРЕЛЬЕФ, ОРНАМЕНТ (РАЗМЕР 105х297 мм)
Выполнить на подмакетнике размера 105х297 макет объемного орнамента
(рис. 23).
17
Рис. 23. Пример выполнения задания 3 «Барельеф. Орнамент»
Прежде чем приступить к созданию сложных композиций необходимо ознакомиться с приемами и методами их моделирования. Целесообразно начать изучение пластики поверхности с простейших барельефных композиций.
Рельеф в архитектуре – выпуклое изображение, главное назначение которого не только декорировать плоскость, но и подчеркивать плоскостной характер композиции. Различают три вида рельефа: барельеф – выпуклое изображение, выступающее над плоскостью фона не более чем на половину своего объема, горельеф – выступает более чем на половину своего объема (рис. 24), контррельеф – заглубленное относительно плоскости фона изображение.
Рис. 24. Фрагмент горельефа храма Христа Спасителя
Необходимо помнить, что величина выноса элемента над плоскостью должна быть небольшой, иначе плоскость превратится в объем (рис.25).
Рис. 25. Максимальная величина выноса элементов над плоскостью (не более 0,7 мм)
18
Предложенная абстрактная композиция барельефа выполняется в виде орнамента– художественного украшения, узора, построенного на ритмическом чередовании геометрических или изобразительных элементов.
При составлении композиции необходимо использовать врезки и пересечения отдельных элементов (рис. 26).

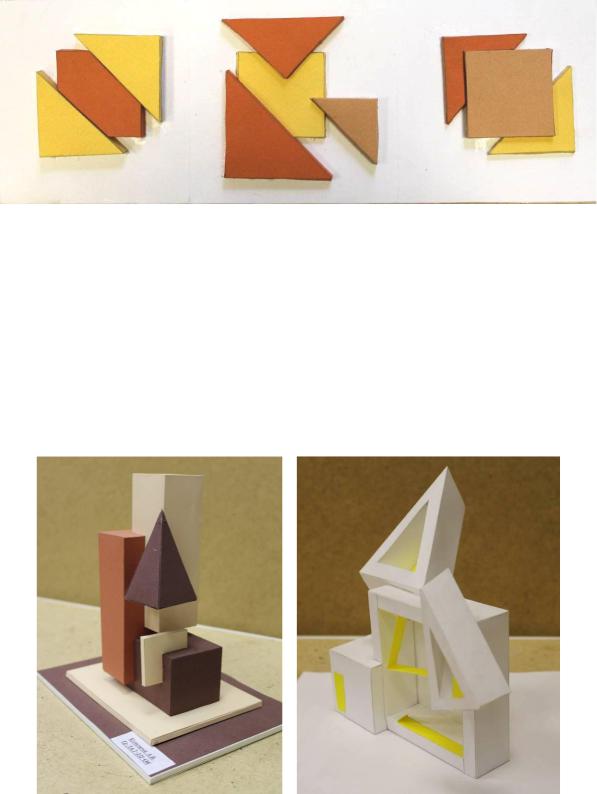

Рис. 26. Пример использования врезок и пересечений отдельных элементов композиции
ЗАДАНИЕ 4 ОБЪЕМНАЯ КОМПОЗИЦИЯ
Работая над третьим заданием, студентам необходимо выполнить рисунок объемной композиции, и только по согласованию с преподавателе начинать делать макет (рис. 27). Следует выполнить абстрактную объемную композицию, т.к. абстрактное моделирование помогает отвлечься от второстепенных свойств объекта среды и выявить визуально существенные параметры пространства.
Рис. 27. Примеры выполнения объемной композиции
19
Объемная композиция состоит из частей и элементов, соизмеримо развитых по всем трем координатам – по длине, ширине и высоте. Требования, предъявляемые к этому виду композиции те же, что и к фронтальной композиции – создание единства, выразительности композиции, ее целостности, законченность, уравновешенность. Так же, как и в предыдущей работе, элементы в объемной композиции могут примыкать друг к другу, располагаться один на другом, врезаться друг в друга либо находиться на некотором расстоянии друг от друга.
На первом этапе выполняются быстрые зарисовки – небольшие карандашные эскизы, как в плане, так и в перспективе. Причем продумывается не только основные параметры формы элементов, их пересечения и врезки, но и основной масштаб деталей. Размеры и сложность конфигурации деталей определяют способы выполнения макета: в некоторых случаях можно воспользоваться одной разверткой, гораздо чаще уместнее применить способ составления деталей.
На следующем этапе решаются вопросы цвета (рис. 28). Если форма достаточно сложна, возможен принципиальный отказ от цвета (использование ахроматической гаммы цветов), или выполнение композиции в одном нейтральном цвете (рис. 29)
Рис. 28. Хроматические цвета в композиции
Рис. 29. Композиции в ахроматическом цвете
20
ЗАДАНИЕ 5 ГЛУБИННО-ПРОСТРАНСТВЕННАЯ КОМПОЗИЦИЯ
Глубинно-пространственная композиция отличается наличием пространства, имеющего достаточно большие размеры по ширине и глубине. Высота элементов в такой композиции имеет подчиненное значение, при этом композиция воздействует на зрителя не только сочетанием плоскостей, объемов, но и пространством.
Начинать работу над глубинно-пространственной композицией следует со схематической проработки пространства (трассы внутреннего перемещения, векторы обзора) (рис. 30)
Рис. 30. Схемы глубинно пространственной композиции
Продумываются границы глубинно пространственной композиции с учетом общего замысла. Определяется тип пространства (открытое, полузакрытое, закрытое), акценты, структура, пропорции, основные элементы композиции
(рис. 31).
Понятие глубинно пространственной композиции имеет привычные ассоциации с городскими площадями, поэтому даже в учебном проектировании и макетировании неизбежны намеки на реальные аналоги. Макетные композиции отражают различные варианты исторически сложившихся форм площадей, скверов и бульваров.
Рис. 31. Определение типа пространства и его структуры.
