разными уклонами ( i1 iкр i2 iкр и т. д.), то ниже места изменения уклона образуются различные кривые свободной поверхности в зависимости от соотношения i1 и i1 при i1 i2 обычно наблюдается кривая подпора IIc , а при i1 i2 - кривая спада
Строго говоря, глубины должны назначаться по нормали к дну (живое сечение нормально к линиям тока), но очень часто под глубиной понимают расстояние от дна до свободной поверхности по вертикали.
Аэрация потока на быстротоках (рис. 11). При входе потока на начальный участок I длиной l происходит нарастание турбулентного пограничного слоя вплоть до его выхода на поверхность. Свободная поверхность на этом участке остается ненарушенной какими-либо возмущениями, отсутствует рябь на свободной поверхности. В пределах начального участка существует ядро постоянных скоростей.

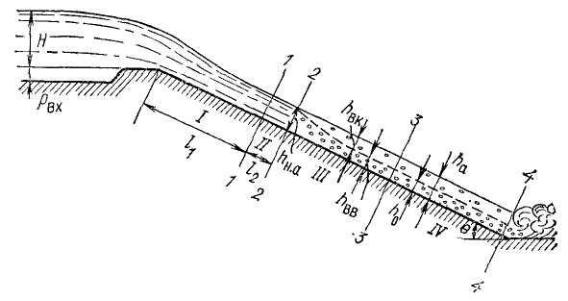

Рисунок 11 – Аэрация потока на быстротоке.
Условно можно считать, что на участке II длиной l происходит зарождение волн, которые затем обрушиваются. В створе 2-2 происходит начало аэрации, ниже этого створа - участок неравномерного движения
22
аэрированной жидкости III , а за ним, если достаточна длина водоската, -
участок равномерного движения (IV).
В настоящее время предложены две гипотезы возникновения аэрации.
Согласно первой аэрация на водосбросах происходит при разрушении волн,
образующихся на свободной поверхности; по второй под воздействием поперечной (нормальной к направлению движения) пульсационной составляющей скорости через свободную поверхность в воздушную среду выбрасываются капли воды, а в образовавшихся на поверхности воды полостях
(кавернах) защемляется воздух.
В явлении аэрации существенное значение имеет поверхностное натяжение, способствующее неизменности свободной поверхности.
Рассмотрим первую гипотезу возникновения аэрации, данную Т. Г.
Войнич-Сяноженцким.
Критерий начала аэрации получен на основе следующих теоретических соображений. Поток в начале быстротока характеризуется тем, что силы инерции значительно (в 10 раз и более) превышают силы сопротивления,
поэтому на этом участке движение поверхностных слоев можно считать потенциальным. На поверхности раздела вода - воздух может возникнуть волновое движение в результате турбулентных возмущений, порождаемых вблизи дна и стенок и проникающих вплоть до свободной поверхности.
При определенной длине волн, равной R [ R - гидравлический радиус,
- коэффициент в (8.23)], происходит обрушение волн и воздух захватывается потоком. Наступает аэрация потока. Распределение скоростей по вертикали принято логарифмическим.
Число Фруда, при превышении которого начинается аэрация,
определяется как
23
|
|
|
|
1 |
|
4 2 |
|
|
||||||
|
|
|
|
g cos 2R2 |
|
|
||||||||
Frн.а |
|
|
|
|
|
|
cos . (25) |
|||||||
|
2 |
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
возд |
|
|
|
|
g |
|
|
||||
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
C |
|
|
|||
При 770 |
возд |
, 0,36 |
и поверхностном натяжении 36 10 3 |
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Н/м3 (с учетом наличия органических примесей на поверхности воды) было получено выражение для средней скорости, при превышении которой начинается аэрация,
|
|
|
|
|
|
|
8,7 1 |
|||
|
|
|
0,0011 |
|
|
|||||
vн.а 6,63 |
gR cos 1 |
|
|
|
1 |
|
|
|
, (26) |
|
R2 |
|
|||||||||
|
|
|
|
|
C |
|
||||
где C коэффициент Шези, определяемый по обычным формулам; - угол
наклона водоската быстротока.
Число Фруда, соответствующее началу аэрации, может быть
представлено и в виде
Frн.а |
|
|
44 cos |
|
, |
(27) |
||||
|
|
|
|
|
|
|
|
|||
|
|
8,7 2 |
|
13300 |
|
|||||
|
|
|
|
|||||||
|
1 |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|||||
|
|
|
C |
|
|
We |
|
|
|
|
где We - число Вебера.
Если Fr 10, то при любых значениях числа We аэрация не возникает.
Если Fr >10, но We <3000, аэрация также не возникает.
Поток аэрируется при одновременном соблюдении условий Fr >10 и
We >3000.
На основании анализа данных натурных и лабораторных исследований Н.
Б. Исаченко также предложен критерий для начала аэрации
Fr |
45 1 / R 14 , (28) |
н.а |
|
откуда |
|
24
|
6,7 |
|
1 / R 7 , |
|
v |
gR |
(29) |
||
н.а |
|
|
|
|
где R - гидравлический радиус неаэрированного потока; - высота выступа |
||||
шероховатости; / R - относительная шероховатость (в использованных |
||||
опытных данных / R 0,05 0,1). |
|
|
|
|
Для бетонной поверхности хорошего качества |
/ R 0,02 0,04 при |
|||
повышенной шероховатости / R 0,05 0,1.
Аэрация начинается в том створе по длине сооружения, в котором средняя скорость достигнет vн.а или превзойдет ее. Тогда ниже этого створа расчет следует вести с учетом аэрации.
Содержание воздуха и воды в аэрированном потоке оценивается коэффициентами воздухосодержания, водосодержания и аэрации.
Коэффициент воздухосодержания (концентрация воздуха) отношение объема воздуха Wвозд ко всему объему водовоздушной смеси
Wвозд W Wсм :
Sвозд Wвозд . (29)
Wвозд Wв
Коэффициент водосодержания (концентрация воды) - отношение объема воды Wв ко всему объему водовоздушной смеси:
|
|
|
Sв |
|
|
Wв |
. |
|
(30) |
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
Wвозд Wв |
|
|
|
|
|
|
||
Коэффициент аэрации - отношение объема воздуха к объему воды Wв в |
||||||||||||
данном объеме смеси: |
|
|
|
|
|
|
|
|
|
|
|
|
|
a |
|
Wвозд |
|
Wвозд |
|
|
|
Sвозд |
|
(31) |
|
|
|
|
|
|
||||||||
|
|
Wв |
|
|
Wсм Wвозд |
|
1 Sвозд |
|||||
|
|
|
|
|
|
|||||||
В основном в дальнейшем нас интересуют коэффициенты |
||||||||||||
воздухосодержания и аэрации, обозначим их (без индекса) |
S и . |
|||||||||||
25
Средняя концентрация воздуха в водовоздушном слое равномерного потока So зависит от параметра k , равного
k |
2,23wcos |
|
0,53cos |
, |
(32) |
||||
|
|
|
|
|
|
||||
|
gRввi |
|
gRввi |
||||||
|
|
|
|
|
|
||||
где w 0,24 м/с - гидравлическая крупность пузырьков воздуха диаметром
1,5-8 мм; Rвв - гидравлический радиус водовоздушного слоя.
Рисунок 12 - График зависимости So от k
График зависимости So от k приведен на рисунок 12.
Выражение для средней концентрации воздуха S в водовоздушном слое
аэрированной жидкости при неравномерном движении имеет вид
S S |
o |
hн.п hвв |
, |
(33) |
|
|
|||||
|
h |
h |
|
||
|
|
|
|||
|
|
н.а |
вв0 |
|
|
где hн.а - глубина воды в створе, где возникает аэрация; hвв0 - глубина водовоздушного слоя аэрированного потока при равномерном движении; hвв -
глубина водовоздушного слоя аэрированного потока при расходе смеси вода - воздух Qвв .
При расчетах часто применяется двухслойная модель аэрированного потока: нижний слой 1 - водовоздушный, где объем воды превышает объем воздуха в смеси, верхняя граница нижнего слоя определяется значениями
S =0,5 и находится от дна по нормали к нему на расстоянии hвв (рис. 13).
