Материал: 4507

36

но не более i 0,026, т. е. 15°.

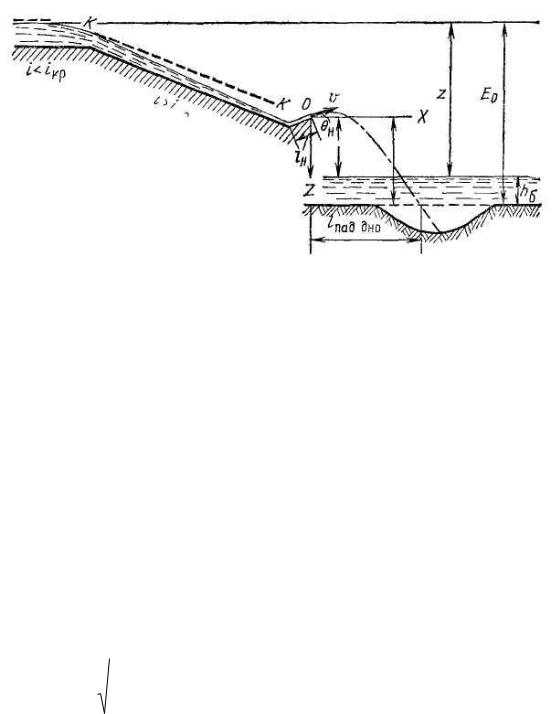

Риcунок 20 – Схема консольного перепада

Данные о глубине и скорости в конце быстротока являются исходными для расчета отброса струи, который ведется по зависимостям, найденным при рассмотрении свободного падения струйки, проходящей через центр выходного сечения потока на консоли.

Укажем, что при горизонтальном носке ( н 0 ) наибольшая дальность отлета струи получится при расстоянии от носка до дна в нижнем бьефе p 0,5Eo .

Максимальная длина падения струи на дно русла (до размыва) при 1

и н

где - угол наклона струи в выходном сечении носка.

Приsin н 0 и p 0,5Eo

lпад.дно Eo .

37

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Андрющенко, П. Ф. Гидротехнические сооружения в садово-

парковом строительстве [Текст] : метод. указания к выполнению лаборатор-

ных занятий для студентов по направлению подготовки 250203 – Садово-

парковое и ландшафтное строительство / П. Ф. Андрющенко, А. Н. Дюков, Е.

А. Михина, Т. А. Малинина : М-во образования и науки РФ, ФГБОУ ВПО

«ВГЛТА». – Воронеж, 2013. – 18 с. Сетевой документ.

1. 3.Андрющенко, П.Ф. Гидротехнические сооружения в садово-

парковом и ландшафтном строительстве [Текст] : учеб. пособие : [для сту-

дентов и преподавателей лесохозяйств. фак. специальностей 250203 – Садово-

парковое и ландшафт. стр-во, 250201 – Лесн. хоз-во] / П.Ф. Андрющенко, А.Н.

Дюков, Т.П. Деденко; Фед. Агентство по образованию, Гос. образоват.

учреждение высш. проф. образования «Воронеж. гос. лесотех. акад. – Воро-

неж, 2009 . – 111 с.

2. Сабо, Е.Д. Гидротехнические мелиорации объектов ландшафтного строительства: учеб.для вузов /Е.Д. Сабо, В.С. Теодоронский, А.А.

Золоторевский – Москва, изд-во Академия, 2008.- 336с.-ЭБС «Академия».

38

2.1Гидравлический расчет одноступенчатого и многоступенчатого

39
