Уточненной положение нейтральной оси можно найти из условия, что :

Касательные напряжения в поясах отсека вычисляются по формуле:

где – статический момент отсеченной части приведенного сечения относительно центральной оси, параллельной оси z.

Результаты расчетов , приведены в таблице 2. Значения нормального напряжения в последнем поясе и наибольшее значения касательного напряжения в обшивке в нулевом приближении являются исходными данными для поверочного расчета в программе OTCEK.EXE. Результат работы представлен на рисунке 4.6.

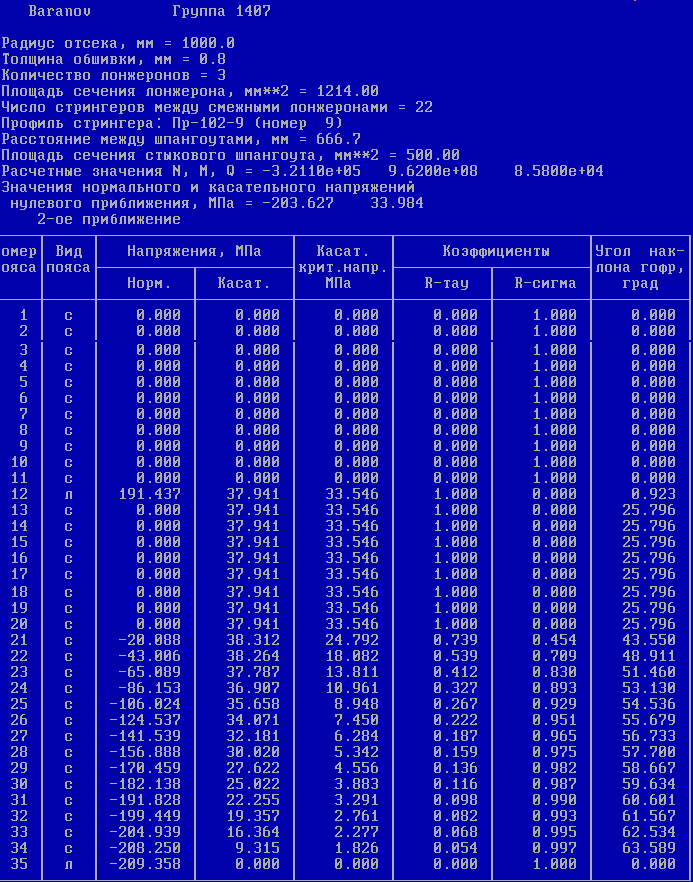

Рисунок 4.6 – Поверочный расчет, выполненный в программе OTCEK.EXE

Таблица 2 – Расчёт нормальных и касательных напряжений.

i	θi	Yi	Fпояс	φ⁽⁰⁾_i	b⁽⁰⁾_пр i,мм	F_i, мм²	F=F_i*φ_i , мм²	Sx=F_iφ_iy_i ,мм³	Iz=F_iφ_iy_i², мм⁴	σ_ri,МПа	S_i^отс, мм³	, МПа
1	2	3	4	5	6	7	8	9	10	11	13	14
1	2,6086957	998,9637	0	0	91,061	0	0	0	0	300,1638	0	0
2	7,826087	990,6859	0	0	91,061	0	0	0	0	298,0776	0	0
3	13,043478	974,1991	0	0	91,061	0	0	0	0	293,9225	0	0
4	18,26087	949,6397	0	0	91,061	0	0	0	0	287,7329	0	0
5	23,478261	917,2113	0	0	91,061	0	0	0	0	279,5601	0	0
6	28,695652	877,1826	0	0	91,061	0	0	0	0	269,4718	0	0
7	33,913043	829,8853	0	0	91,061	0	0	0	0	257,5516	0	0
8	39,130435	775,7113	0	0	91,061	0	0	0	0	243,8984	0	0
9	44,347826	715,1095	0	0	91,061	0	0	0	0	228,6251	0	0
10	49,565217	648,5821	0	0	91,061	0	0	0	0	211,8585	0	0
11	54,782609	576,6803	0	0	91,061	0	0	0	0	193,7374	0	0
12	60	500	1214	1	91,061	1286,849	1286,849	643424,4	321712200	174,4119	1060336,23	33,40521
13	65,217391	419,1765	0	0	91,061	0	0	0	0	154,0423	0	0
14	70,434783	334,8796	0	0	91,061	0	0	0	0	132,7973	0	0
15	75,652174	247,8078	0	0	91,061	0	0	0	0	110,8529	0	0
16	80,869565	158,6825	116,1	1	45,5305	152,5244	152,5244	24202,96	3840587,355	88,39099	0	0
17	86,086957	68,24241	116,1	1	45,5305	152,5244	152,5244	10408,63	710310,2462	65,59772	0	0
18	91,304348	-22,7632	116,1	1	45,5305	152,5244	152,5244	-3471,94	79032,52762	42,66192	0	0
19	96,521739	-113,58	116,1	1	45,5305	152,5244	152,5244	-17323,7	1967634,717	19,77367	0	0
20	101,73913	-203,456	116,1	1	45,5305	152,5244	152,5244	-31032	6313648,282	-2,87739	1078718,91	33,98434
21	106,95652	-291,646	116,1	1	45,5305	152,5244	152,5244	-44483,1	12973321,88	-25,1036	1083650,47	34,13971
22	112,17391	-377,419	116,1	1	45,5305	152,5244	152,5244	-57565,6	21726376,19	-46,7207	1075499,52	33,88292
23	117,3913	-460,065	116,1	1	45,5305	152,5244	152,5244	-70171,1	32283289,94	-67,5496	1054743,06	33,229

Продолжение таблицы 2

24	122,6087	-538,899	116,1	1	45,5305	152,5244	152,5244	-82195,2	44294876,36	-87,4177	1021962,55	32,19627
25	127,82609	-613,267	116,1	1	45,5305	152,5244	152,5244	-93538,1	57363833,06	-106,16	977839,088	30,80619
26	133,04348	-682,553	116,1	1	45,5305	152,5244	152,5244	-104106	71057883,42	-123,622	923147,763	29,08318
27	138,26087	-746,184	116,1	1	45,5305	152,5244	152,5244	-113811	84924074,86	-139,659	858751,228	27,0544
28	143,47826	-803,631	116,1	1	45,5305	152,5244	152,5244	-122573	98503760,96	-154,137	785592,558	24,74959
29	148,69565	-854,419	116,1	1	45,5305	152,5244	152,5244	-130320	111347771,9	-166,937	704687,435	22,20072
30	153,91304	-898,128	116,1	1	45,5305	152,5244	152,5244	-136986	123031271,6	-177,953	617115,729	19,44183
31	159,13043	-934,394	116,1	1	45,5305	152,5244	152,5244	-142518	133167809,5	-187,093	524012,554	16,50868
32	164,34783	-962,917	116,1	1	45,5305	152,5244	152,5244	-146868	141422103,5	-194,281	426558,856	13,43846
33	169,56522	-983,462	116,1	1	45,5305	152,5244	152,5244	-150002	147521129,7	-199,459	325971,634	10,26953
34	174,78261	-995,857	116,1	1	45,5305	152,5244	152,5244	-151892	151263153	-202,583	223493,85	7,04103
							9656,47	-3128493	4417856938

4.3 Расчет трех наиболее нагруженных панелей дополнительных напряжений в обшивке и стрингерах.

По результатам поверочного расчета программы OTCEK.EXE, выбираем панели №22, №28, №34

Напряжения в обшивке вычисляются по формуле:

где – коэффициент коррекции,

- угол наклона гофр (см. рисунок 4.6)

Коэффициент коррекции находится по формуле:

Так как то

Получаем

где

- принимаем из данных программы OTCEK.EXE.

Тогда напряжения в обшивке будут равны

Сжимающие напряжения в стрингере за счет потери устойчивости обшивки от сдвига определяем следующим образом:

где – приведенная площадь сечения стрингера,

где – участок обшивки, примыкающей к стрингеру,

Получаем

Напряжения изгиба в среднем сечении стрингера определяем по формуле:

где – максимальный изгибающий момент,

- момент инерции сечения стрингера относительно оси с учетом прикрепленного к нему участка общивки,

- расстояние от оси , изображенной на рисунке 4.7.

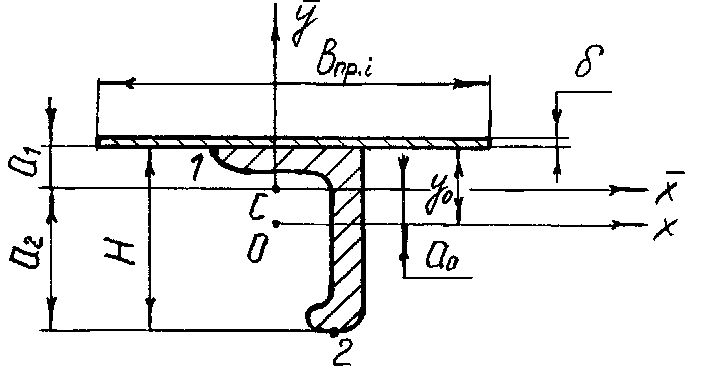

Рисунок 4.7 – К расчету стрингера на изгиб

где – погонная поперечная нагрузка.

Получаем

Найдем момент инерции сечения относительно оси :

где

Получаем

где МПа, где берем из результатов программы OTCEK.EXE;

если

– критические напряжения для каждой панели.

где

– берем из результатов программы OTCEK.EXE.

Характеристики выбранного профиля, изображенного на рисунке 4.7 равны:

Наибольшие сжимающие напряжения изгиба будут наблюдаются в точке 1, наибольшие растягивающие напряжения наблюдаются в точке 2.

Для выбранных точек имеем:

По рисунке 4.7 видно, что

Момент инерции для панели №22 получим равным

Тогда получаем наибольшие сжимающие и растягивающие напряжения будут равны

Окончательные напряжения в стрингере находим как

Результаты расчетов приведены в таблице 3.

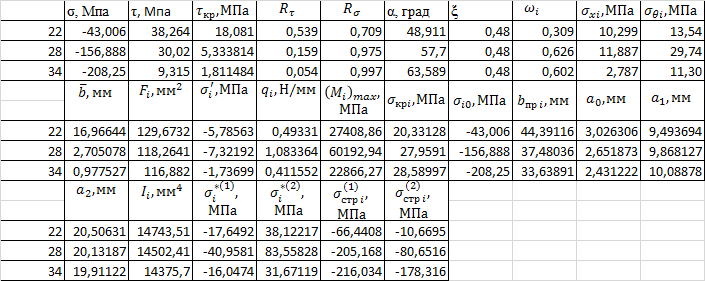

Таблица 3 – Расчет вторичных напряжений

4.4 Определение запасов прочности наиболее нагруженных силовых элементов

Определим запасы прочности основных элементов конструкции. Обшивка находится в условиях плоского напряжённого состояния, и для нее нужно вычислить эквивалентное напряжение .

Получим

Тогда запас прочности обшивки найдем как:

где – коэффициент, учитывающий ослабление обшивки отверстиями под заклепки, где t = 25 мм – шаг заклепок, d = 2,5 мм- диаметр заклепок.

Значение рассчитывается по формулам раздела 4.2 для данного сечения, а величина посчитана в разделе 4.2.

Для сжатых стрингеров проводится проверка на устойчивость. Общая устойчивость проверяется по напряжениям

Определим запас устойчивости для сжатой полки стрингера:

Определим запас прочности по разрыву для точки 2:

Проверяем заклепки на срез. При этом запас прочности:

где – срезывающая сила для данной заклепки;

Для заклепок, крепящих обшивку к торцевому шпангоуту:
