делирование. Обзор систем автоматизированного проектирования, используемых в ландшафтной архитектуре: AutoCAD, Autodesk Architectural Desktop, ArchiCAD, Arcon и другие.
Элементы трехмерной компьютерной графики. Системы координат. Задание координат точек объектов в пространстве.
Использование трехмерной машиной графики в ландшафтной архитектуре. Перспективные и аксонометрические изображения. Методы формирования объемных изображений. Управление аппаратом проецирования. Методы вертикальной планировки объектов садово-паркового строительства.
Методы фотореалистичной визуализации трехмерных объектов и построения сцен объектов садово-паркового и ландшафтного строительства. Основные программные продукты трехмерной графики, используемые в ландшафтной архитектуре.
Тема 7. Основные программные средства для эскизного проектирования объектов ландшафтной архитектуры
Основные программные средства для эскизного проектирования объектов ландшафтного проектирования. Методы и средства автоматизированного создания документации при ландшафтном проектировании и садово-парковом строительстве.
СОДЕРЖАНИЕ ЛАБОРАТОРНОГО ПРАКТИКУМА
Дисциплина «Информационные технологии в ландшафтной архитектуре» предусматривает лабораторные занятия, темы которых приведены в табл. 1. Студенты после выполнения каждой работы составляют письменный отчет, который устно защищается.
Таблица 1
|
Темы лабораторных работ |
|
|
№ п/п |
Наименование лабораторных работ |
|
|
1 |
2 |
1Знакомство с технологией оцифровки бумажных планов. Подготовка растровых изображений к векторизации в Easy Trace
2Векторизация черно-белых растровых контурных изображений в Easy Trace
|
7 |
|
Окончание таблицы 1 |
|
|
1 |
2 |
|
|
3 |
Формирование атрибутивных характеристик объектов ландшафтного |
|
проектирования в таблицы MapInfo и их привязка к объектам, изо- |
|
браженных на электронных планах |
|
|
4 |
Построение запросов и отчетов к таблицам MapInfo |
|
|
5 |
Знакомство с интерфейсом программы AutoCAD, работа со слоями, |
|
способы задания координат точек, принципы масштабирования чер- |
|
тежа |
|
|
6 |
Создание основных графических объектов в AutoCAD |
|
|
7 |
Основные приемы и команды редактирования, используемые при |
|
создании схем и планов в AutoCAD |
|
|
8 |
Просмотр трехмерных моделей в AutoCAD |
|
|
9 |
Создание трехмерных моделей в AutoCAD |
|
|
10 |
Создание простых графических объектов в SketchUp |
|
|
11 |
Средства редактирования объектов в SketchUp. Создание 3D-сцены |
|
|
Отчет лабораторных работ может включать выполнение индивидуальных практических заданий, выдаваемых преподавателем. Сдача лабораторной работы № 4 заключается в составлении SQL-запроса для поиска насаждений на плане, удовлетворяющих определенному критерию, а лабораторной работы № 5 – в создании простейших геометрических фигур с помощью различных координат в системе AutoCAD. Примерные задания для сдачи лабораторных работ № 4 и 5 приведены в табл. 2 и 3 соответственно.
|
Таблица 2 |
|
Примерные задания для сдачи лабораторной работы № 4 |
|
|
№ п/п |
Задание |
|
|
1 |
Найти на плане все розы, характеризующиеся высокой морозостойко- |
|
стью |
|
|
2 |
Найти на плане вишни и сливы |
|
|
3 |
Найти на плане насаждения высотой от 1 до 3 м |
|
|
4 |
Найти на плане розы, исключив белые |
|
|
5 |
Найти на плане все растения с красными и розовыми цветами |
|
|
6 |
Найти на плане насаждения, которые плодоносят в сентябре |
|
|
8
Таблица 3
|
Примерные задания для сдачи лабораторной работы № 5 |
|
|
№ п/п |
Задание |
|
|
1 |
2 |

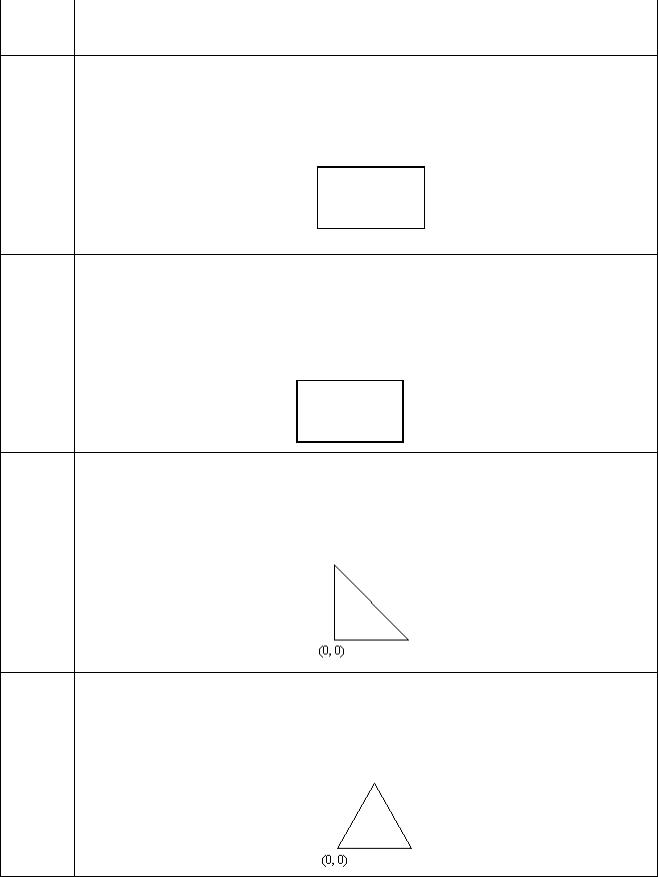

1Используя инструмент Отрезок, задать координаты точек в относительных прямоугольных координатах, чтобы получился прямоугольник со сторонами 10 и 20. Отсчет вести по часовой стрелке, начав в точке с координатами (5,5).
(5,5)
2Используя инструмент Отрезок, задать координаты точек в относительных полярных координатах, чтобы получился прямоугольник со сторонами 15 и 20. Отсчет вести против часовой стрелки, начав в точке с координатами (30,30).
(30,30)
3Используя инструмент Отрезок, задать координаты точек в абсолютных полярных координатах, чтобы получился равнобедренный треугольник (катеты 10), начав с точки с координатами (0, 0) и ведя отсчет по часовой стрелке.
4Используя инструмент Отрезок, задать координаты точек в абсолютных полярных координатах, чтобы получился равносторонний треугольник со стороной 15 (все углы по 600), начав с точки с координатами (0, 0) и ведя отсчет против часовой стрелки.
9
Окончание таблицы 3
1 |
2 |

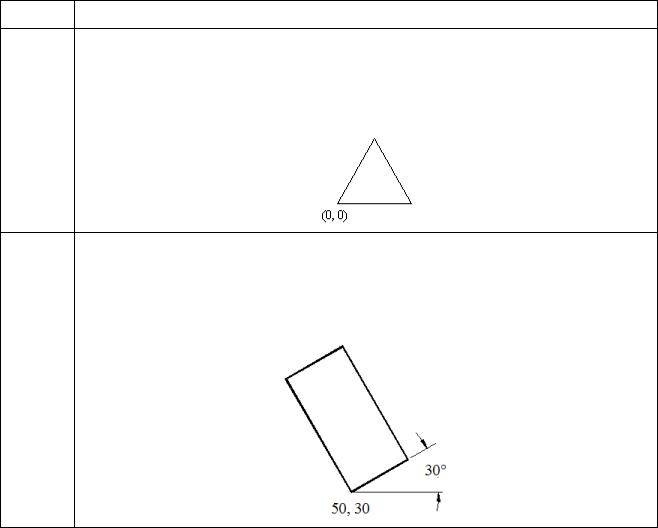

5Используя инструмент Отрезок, задать координаты точек в относительных полярных координатах, чтобы получился равносторонний треугольник со стороной 10 (все углы по 600), начав с точки с координатами (0, 0) и ведя отсчет по часовой стрелке.
6Используя инструмент Отрезок, задать координаты точек в относительных цилиндрических координатах, чтобы получился прямоугольник со сторонами 5 и 10, повернутый на 300. Отсчет вести против часовой стрелки, начав в точке с координатами (50,30).
ВОПРОСЫ К ЗАЧЕТУ
1.Понятие технологии, ее цель и разработка. Информационные технологий: понятие, цель, базовые операции информационного процесса.
2.Классификация информационных технологий.
3.Основные направления применения информационных технологий в ландшафтном проектировании. Проблемы внедрения информационных технологий.
4.Техническое обеспечение информационных технологий. Сетевые компьютерные комплексы.
5.Классификация программного обеспечения информационных техноло-
гий.
10
6.Прикладное программное обеспечение для ландшафтного проектирования: геоинформационные системы, системы автоматизированного проектирования, экспертные системы и др.
7.Системы управления базами данных: назначение и функции.
8.Трехуровневая организация систем управления базами данных.
9.Языки баз данных.
10.Запросы в СУБД. Правила построения условий запросов на языке SQL.
11.Пространственный запрос. Географические операторы языка SQL для отбора объектов на основе их взаимного расположения в пространстве.
12.Растровая форма представления графической информации в компьютере. Форматы графических файлов.
13.Векторная и векторно-топологическая формы представления графической информации в компьютере.
14.Графические редакторы и принципы работы с ними: Adobe PhotoShop,
CorelDraw и другие.
15.Географические информационные системы: определение, назначение и структура.
16.Классификация программного обеспечения геоинформационных систем.
17.Модели представления данных в ГИС. Позиционная и семантическая составляющая данных.
18.Системы управления базами картографических данных ГИС. Оценка качества данных и контроль ошибок.
19.Геоинформационное картографирование: понятие и методы.
20.Общая характеристика процесса проектирования. Основные стадии проектирования.
21.Системный метод проектирования.
22.Системы автоматизированного проектирования: понятие и виды обеспе-
чений.
23.Машинная графика и геометрическое моделирование.
24.Системы автоматизированного проектирования, используемые в ландшафтной архитектуре.
25.Способы задания координат точек объектов в трехмерном пространстве.
26.Основные типы трехмерных геометрических моделей объектов, используемые в машинной графике.
