Рис. 2.1. Оформление цифрового материала
Слово «Таблица» пишут с прописной буквы без сокращений в левом верхнем углу над таблицей с абзацным отступом. Таблицы нумеруют арабскими цифрами в пределах раздела. Номер таблицы состоит из номера раздела и порядкового номера таблицы, разделённых точкой. Название таблицы размещают сразу же за номером таблицы через тире начиная с прописной буквы обычным шрифтом Times New Roman, кегль 12, единичным интервалом, без точки. Название таблицы должно отражать ее содержание, быть точным, кратким и не должно выходить за слово «Таблица». Высота строк таблицы должна быть не менее 8 мм.
Все представленные в выпускной квалификационной работе (дипломном проекте) таблицы рекомендуется заполнять шрифтом
Times New Roman, кегль 12, единичным интервалом.
Например:
Таблица 3.1 – Динамика финансовых показателей предприятия за 2008-2010 гг.
|
Показатели |
|
2008 г. |
2009 г. |
2010 г. |
|
|
|
|
|
|
|
|
Чистая |
прибыль |
на |
конец |
|
|
|
отчетного периода (тыс. руб.) |
3996521,00 |
4856751,00 |
5122643,00 |
|||
Выручка от реализации (тыс. руб.) |
59623541,00 |
65123489,00 |
62569853,00 |
|||
|
|
|
|
|||
Собственный капитал (тыс. руб.) |
27564238,00 |
31597361,00 |
35123852,00 |
|||
|
|
|
|
|||
Фонд оплаты труда (тыс. руб.) |
2107800,00 |
3153024,00 |
4266336,00 |
|||
|
|
|
|
|
|
|
На все таблицы, представленные в работе, должны быть приведены ссылки в тексе документа. При ссылке на таблицу слово «Таблица» пишется сокращенно.
Например:
Характеристика автопарка предприятия представлена в табл. 1.5.
16
Заголовки граф и строк таблицы следует писать с прописной буквы, а подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц знаки препинания не ставят. Заголовки и подзаголовки граф следует приводить в единственном числе. Таблицы со всех сторон ограничивают линиями. Разделять заголовки и подзаголовки боковика и граф диагональными линиями не допускается.
Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовков граф. Графу «Номер по порядку» в таблицу не включают.
Таблицу в зависимости от размера помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, а при необходимости – в приложении к работе. Допускается помещать таблицу вдоль длинной стороны листа документа.
Если строки и графы таблицы выходят за формат страницы, таблицу делят на части, которые переносят на другие страницы или помещают на одной странице рядом или одну над другой. При делении таблицы на части допускается ее головку заменять номерами граф. При этом нумеруют арабскими цифрами графы первой части таблицы.
При переносе таблицы на другую страницу над ней в правом верхнем углу помещают слова «Продолжение табл. …» (в том случае, если таблица продолжается на последующих листах) или «Окончание табл. …» (если таблица заканчивается на следующей странице) с указанием ее номера. На странице, где приводится заголовок, должны помещаться головка таблицы и не менее двух ее строк.
Например:
Таблица 2 – Техническая характеристика КС = 5363
|
Значения показателей для крана |
|||||
Показатели |
|
со стрелой длиной, м |
|
|||
|
15 |
|
20 |
25 |
|
30 |
1 |
2 |
|
3 |
4 |
|
5 |
Грузоподъемность на выносных |
25,00 |
|
16,20 |
11,50 |
|
8,00 |
опорах, т |
|
|
|
|
|
|
Грузоподъемность без выносных опор, т |
14,00 |
|
8,00 |
5,50 |
|
3,50 |
|
|
|
|
|
|
|
17
Окончание табл. 2
1 |
2 |
3 |
4 |
5 |
Вылет стрелы, м |
13,80 |
18,00 |
22,10 |
26,30 |
|
|
|
|
|
Высота подъема крюка, м |
14,00 |
18,80 |
22,20 |
27,60 |
|
|
|
|
|
Скорость подъема груза, м/мин |
|
0,30 – 6,00 |
|
|
|
|
|
|
|
Транспортная скорость, км/ч |
|
16,00 – 18,00 |
|
|
|
|
|
|
|
Мощность двигателя, кВт |
|
75,00 |
|
|
|
|
|
|
|
Не рекомендуется располагать две или несколько таблиц одну за другой, их необходимо разделять текстом (за исключением таблиц, приведенных в приложении). Таблицы следует располагать таким образом, чтобы их можно было читать без поворота или с поворотом по часовой стрелке.
Таблицы с небольшим количеством граф допускается делить на части и помещать одну часть рядом с другой на одной странице, при этом повторяют головку таблицы. Рекомендуется разделять части таблицы двойной линией или линией толщиной 2s.
В таблице должны быть указаны единицы измерения всех показателей. Если цифровые данные в графах таблицы выражены в различных физических величинах, то их указывают в заголовке каждой графы, если в одной и той же (например, руб.), то сокращенное обозначение единицы помещают над таблицей.
Если в графе таблицы повторяющийся текст состоит из одиночных слов, его допускается заменять кавычками; если из двух и более слов, то при первом повторении его заменяют словами «То же», а далее – кавычками. Не допускается ставить кавычки вместо повторяющихся в графе таблицы цифр, обозначений нормативных документов, марок материалов и типоразмеров изделий, математических и химических символов.
Если материал в какой-либо строке таблицы не приводится, то в ней следует ставить прочерк (тире).
Числовое значение показателя указывают на уровне последней строки наименования показателя. Значение показателя, приведенное в виде текста, записывают на уровне первой строки наименования показателя.
Цифровые значения в таблицах округляют, как правило, до двух знаков после запятой. Разряды чисел во всей графе должны быть расположены один под другим, если они относятся к одному
18
показателю. В одной графе должно быть соблюдено, как правило, одинаковое количество десятичных знаков для всех значений величин.
Таблицы могут содержать примечания. Их приводят, если необходимы пояснения или справочные данные к содержанию текста, таблиц или графического материала. Примечания не должны содержать требований.
Примечания следует помещать непосредственно после текстового, графического материала или таблицы, к которым относятся эти примечания, и писать с прописной буквы с абзацным отступом.
Если примечание одно, то после слова «Примечание» ставится тире и текст примечания начинается с прописной буквы. Одно примечание не нумеруют. Если несколько примечаний – их нумеруют по порядку арабскими цифрами.
Например:
Примечание – ____________________________________________________
Примечания:
1_______________________________________________________________
2_______________________________________________________________
Примечание к таблице помещают в конце таблицы над линией, обозначающей окончание таблицы.
2.6. Требования к оформлению иллюстраций
Все иллюстрации (схемы, графики, диаграммы и т.д.) именуются рисунками. Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации размещают сразу после первой ссылки на них в тексте и располагают так, чтобы их было удобно рассматривать без поворота подрисуночной подписи или с поворотом по часовой стрелке.
Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой.
Например: Рис. 1.1
19
Если рисунок один, то он обозначается: «Рис. 1». Допускается нумеровать иллюстрации сквозной нумерацией.
Например:

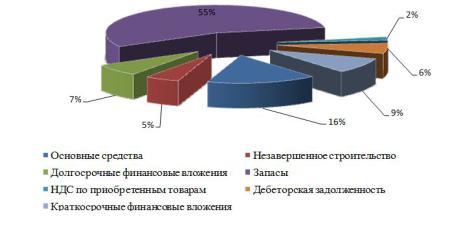

Рис. 1.1. Пример оформления круговой гистограммы
Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения.
Например: Рис. А.3.
При ссылках на иллюстрации следует писать: при нумерации в пределах раздела – «... в соответствии с рис. 1.2», а при сквозной нумерации – «... в соответствии с рис. 2».
Иллюстрации при необходимости могут иметь наименование и пояснительные данные (подрисуночная надпись). Слово «Рис.» с прописной буквы и подрисуночной подписи помещают после пояснительных данных и располагают под рисунком по центру параллельно самому рисунку. Подрисуночные подписи (наименование рисунка) размещают сразу после слова «Рис.» и его нумерации через тире и набирают шрифтом Times New Roman, кегль 12, межстрочный интервал – одинарный без точки в конце подписи. Подрисуночная подпись не должна быть шире самого рисунка.
2.7. Требования к оформлению приложений
Материал, дополняющий текст документа, допускается помещать в приложениях. Приложениями могут быть, например, графический материал, таблицы большого формата, расчеты, описания аппаратуры и приборов и т.д. Приложения могут быть обязательными и информационными. Информационные приложения могут быть
