Материал: 3228

11

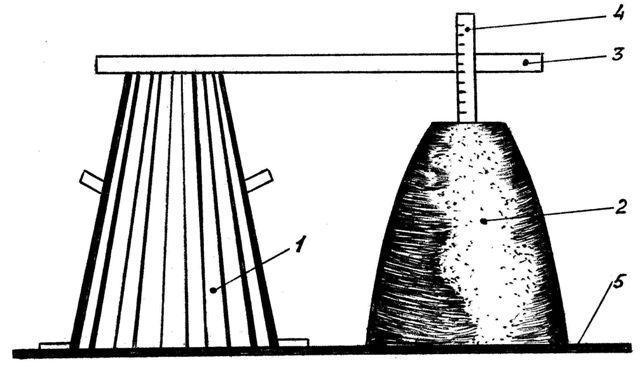

Рис. 1. Измерение осадки бетонной смеси

1 – стандартный конус; 2 – бетонная смесь; 3 – рейка; 4 – линейка;

5 – дно бочка По окончании эксперимента необходимо классифицировать полученную

бетонную смесь по ее подвижности и, в случае необходимости, уточнить про-

изводственный состав бетона и расход материалов.

Изготовление опытных образцов Укладку бетонной смеси в формы производят не позднее 45 мин с момен-

та затворения. Требуется изготовить 4 стандартных образца в виде куба с раз-

мером ребра 150 мм. Для этого стальные формы смазывают машинным малом и бетонную смесь насыпают в гнезда формы с некоторым избытком. Вибрируют до момента прекращения оседания смеси и появления на поверхности цемент-

ного молока. После чего верхнюю поверхность образца заглаживают вровень с краями формы и маркируют.

Образцы хранят в формах. Укрытых влажной тканью не менее одних су-

ток, затем их вынимают из формы и помещают во влажную среду, где они на-

ходятся до испытания. Время хранения в общей сложности должно составить

28 суток.

12

Бетоны имеют широкий диапазон свойств в зависимости от производст-

венного назначения. Бетоны разделяют на конструкционные - для изготовления бетонных и железобетонных внутренних и наружных конструкций промыш-

ленных и гражданских зданий и инженерных сооружений (колонны, балки,

плиты и др.); гидротехнические – для строительства плотин, шлюзов, облицов-

ки каналов и других гидротехнических сооружений; дорожные – для строи-

тельства дорожных и аэродромных оснований и покрытий; специальные – для использования при устройстве жароупорных покрытий, кислотоупорных изде-

лий и т.п.

Каждой разновидности бетона присущи свои особенности: гидротехни-

ческий должен быть предельно плотным, водонепроницаемым, морозостойким,

стойким против коррозии, тогда как бетон для жилищного строительства, тем более ограждающих конструкций (стен, перекрытий), должен быть малотепло-

проводным, поддерживать и сохранять хорошую звукоизоляцию, а бетоны до-

рожные должны быть не только морозостойкими, но и устойчивыми к динами-

ческим воздействиям транспортных нагрузок, к истираемости и износу под ко-

лесами автомобилей в сложных климатических условиях.

Требования к бетонам в процессе эксплуатации обуславливает точный расчет и дозировку всех составляющих бетонной смеси при изготовлении.

Контрольные вопросы

1.Классификация бетонов по объемной массе.

2.Классификация бетонов по назначению.

3.Ячеистые бетоны.

4.Специальные бетоны.

5.Область применения бетонов в строительстве.

6.Как определить подвижность бетонной смеси?

7.Классификация бетонов по осадке конуса.

8.Расскажите о ходе выполнения работы.

13

Лабораторная работа № 3

Тема «Испытание сложного строительного раствора» Цель работы: изготовление сложного строительного раствора с заранее

заданными физико-механическими свойствами.

Строительным раствором называют рационально подобранную смесь ми-

нерального вяжущего (цемента, извести, гипса и др.), песка и воды. В зависи-

мости от вида используемого вяжущего различаются цементные, известковые,

очень редко гипсовые, а наиболее часто сложные растворы. В сложных раство-

рах вяжущим служит обычно цемент. Кроме него вводят либо известковое, ли-

бо глиняное тесто, но эти компоненты являются пластификаторами. По назна-

чению строительные растворы подразделяются на растворы для каменной кладки и штукатурные (отделочные) растворы. Качество раствора характеризу-

ется его маркой, морозостойкостью, подвижностью, водоудерживающей спо-

собность и удобоукладываемостью.

Методика выполнения работы При выполнении многих строительных работ требуется применение рас-

творов определенных марок. Чтобы получить раствор нужной марки необходи-

мо знать требуемый состав его. Для наиболее часто употребляющихся в прак-

тике растворов невысоких марок (до 25) существуют таблицы их составов. Для растворов марок 25 и выше состав определяется расчетом.

Расчет состава сложного раствора

Сложные строительные растворы при сравнительно небольшом расходе цемента могут обладать высокой маркой, использоваться в помещениях с по-

вышенной влажностью и в конструкциях, подвергающихся увлажнению.

Существует несколько методик расчета состава сложного раствора. В настоящей работе приводится одна из них, наиболее распространенная. По этой методике марка раствора (Rр) зависит от марки цемента (Rц) и расхода его (Ц) в

тоннах на 1 м3 песка. Эмпирическая зависимость между этими факторами име-

ет вид

где k– коэффициент качества песка (для крупного – 1, средней крупности

– 0,8, мелкого – 0,6).

Из формулы 1, зная требуемую марку раствора, имеющуюся марку це-

мента и крупность песка, определим расход цемента в тоннах на 1 м3 песка.

Вес 1 м3 песка составит

П = ρ

где ρнп– насыпная масса песка в т/м3.

Добавляемые с ложные строительные растворы известковое или глиняное тесто являются пластификаторами. Пластификаторы придают растворной смеси требуемую технологией производства подвижность и удобоукладывае-

мость, снижают расход цемента. Количество пластификатора (D) в т на 1 м3

песка рекомендуется определять по формуле

D = 0,17( 1 − 0,02Ц ) (3)

Приближенный расход воды для растворов с подвижностью 9-10 см оп-

ределяется по формуле

и в дальнейшем уточняется экспериментальным путем в зависимости от работ,

для которых этот раствор предназначается. Состав строительного сложного раствора по весу определяется

Изготовление сложного раствора В дальнейшем для определения подвижности потребуется 5 л растворной

смеси. Определим расход компонентов для этого количества раствора:

Ц

Ц ′ = 0,005

β

1) цемента

3)песка

4)воды В′ = 0,5( Ц′ + D′ ).

Здесь β=0,8-0,9 – коэффициент выхода раствора.

Экспериментальный замес сложного строительного раствора производит-

ся в следующем порядке. В растворный ящик высыпают навески песка и це-

мента. Тщательно их перемешивают. Навеску пластификатора растворяют в отмеренном количестве воды и, вливая небольшими порциями. Перемешивают цементно-песчаную смесь в течение 6-8 минут до получения однородной мас-

сы.

Определение подвижности растворной смеси Подвижность растворной смеси определяют с помощью прибора Строй-

ЦНИЛ. Приготовленный раствор уложить в сосуд до уровня на 1 см ниже края его. Проштыковать его 25 раз стрежнем диаметром 10 мм. Встряхнуть сосуд с раствором 5-6 раз легким постукиванием о стол. Поставить сосуд на подставку станины, подвести острие конуса к поверхности раствора и закрепить штангу зажимным винтом. Заметив отсчет по шкале. Ослабить зажимной винт. Штанга с конусом (общий вес 300 г) погрузится в раствор под собственным весом. По шкале определяется глубина погружения с точностью до 0,5 см. Опыт проде-

лывается три раза. При этом необходимо менять место погружения конуса.

Величина подвижности растворной смеси принимается как среднее арифметическое из трех результатов.

По окончании эксперимента нужно сделать вывод о том. Для каких работ пригоден раствор. Вывод делают на основании следующих сведений.

Глубина погружения конуса для раствор, используемых при кладке:

– из обыкновенного кирпича и бетонных камней – 9-13 см;
