где = 14,3 10-6 – коэффициент кинематической вязкости, м2/с, при нормальных условиях.

Для гидравлической гладкой внутренней стенки газопровода коэффициент Рейнольдса должен отвечать следующему условию:

Re n/d 23,

где n – эквивалентная абсолютная шероховатость внутренней поверхности стенки трубы принимается равной: для новых стальных труб – 0,01 см; для бывших в эксплуатации стальных труб – 0,1 см; для полиэтиленовых независимо от времени эксплуатации – 0,0007 см.

В зависимости от значения числа Re коэффициент гидравлического трения следует определять по формулам:

–для ламинарного режима движения газа Re 2000:

64/Re;

–для критического режима движения газа Re = 2000-4000:

0,0025Re0,333;

–при числе 4000 < Re < 100000 по формуле

0,3164/Re0,25;

–при Re > 100000:

1

lgRe 1,64 2 ;

– для шероховатых стенок при Re > 4000

Падение давления в местных сопротивлениях (колена, тройники, запорная арматура и др.) для газораспределительных газопроводов допускается учитывать путем увеличения фактической длины газопровода на 5–10 %.

Расчетный расход газа для установленных в квартире газовых приборов определяем по формуле

QP k0QНОМ Ni ,

41

где k0 – коэффициент одновременности определяется по СП 42-101-2003, выкопировка из которого приведена в табл.

П.2;

QНОМ – номинальный расход газа газовым прибором, м3/ч; Ni – число типов приборов в квартире.

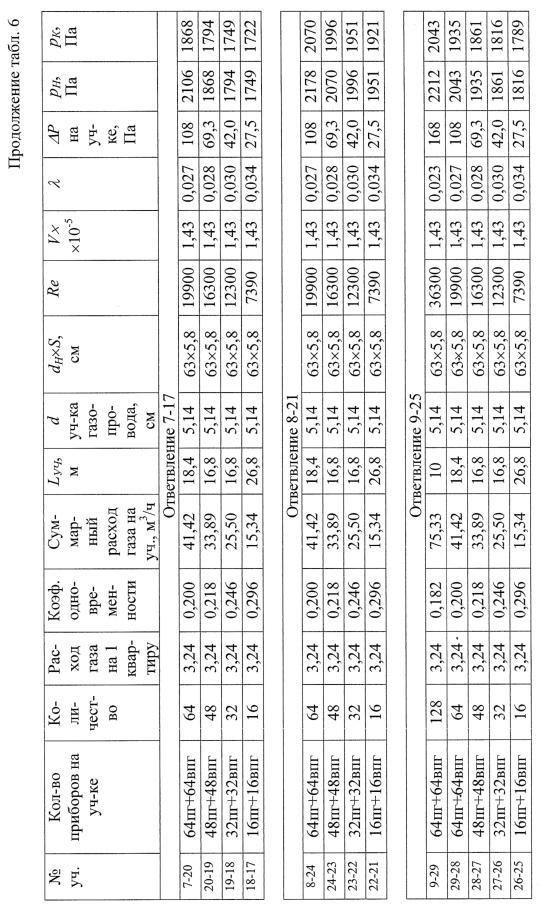

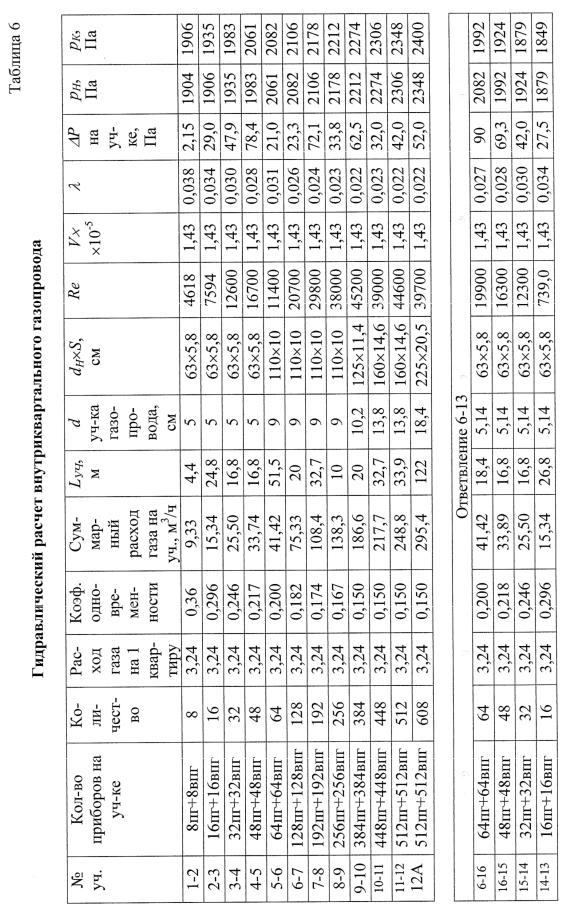

Все расчеты необходимо свести в табл. 6.

Кроме того, студент должен построить профиль любого участка трассы газопровода, руководствуясь ГОСТ 21.610-85 «Газоснабжение. Наружные газопроводы». Студенту необходимо построить продольный профиль участка газопровода.
