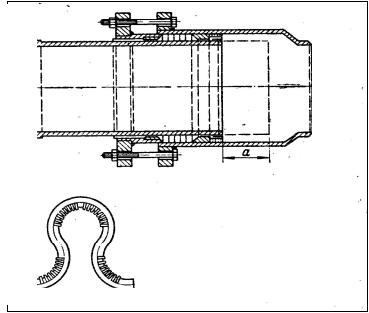

имущества этих компенсаторов: возможность установки вне камер, высокая надежность, недостатки – повышенное гидравлическое сопротивление, большие габариты, значительное удлинение сети.

Камеры. В камерах, устанавливаемых на тепловых сетях, размещают компенсаторы и различную запорноД-регулирующую арматуру – задвижки, обратные клапаны и пр. Конструкция и размер камер отличаются многообразием. Их выполняют из монолитного и сборного железобетона, реже из бетона или кирпича. Камеры с задвижками устраивают через 500 – 1000 м, а с компенсаторами – через 140 – 200 м.

Способы прокладки сетей. Тепловые сетиИпрокладывают под землей или над поверхностью земли. В городах (за исключением производственных районов и окраин) допускают только подземную прокладку сетей. Подземные прокладки ведут: а) бесканальным способом; б) в полупроходных каналах; в) в проходных каналах. Тепловые сети должны иметь надежное тепло и надежную гидроизоляцию. В противном случае теплопотери только от поверхности труб увеличиваются в 5 – 10 раз.

61

а

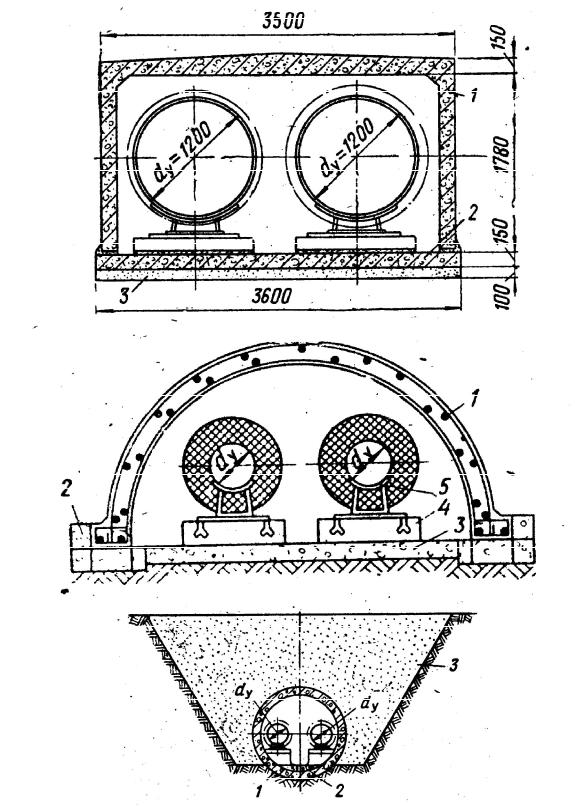

Рис. 5.2. Конструкции каналов: а – канал рамной конструкции: 1 – железобетонная рама; 2 – плита-днище; 3 – песок; б – сводчатый канал: 1 – железобетонный свод;

2– бетонный фундамент; 3 – бетонная плита; 4 – опорные плиты; 5 – опоры теплопровода; в – полупроходной канал: 1 – железобетонная труба;

2 – бетонный пол; 3 – песчаная засыпка

62

Бесканальная прокладка получила в последнее время широкое распространение, т.к. на 25–35% дешевле, чем в непроходных каналах. При этом типе прокладки тепловая изоляция непосредственно соприкасается с грунтом, поэтому она должна быть прочной и водонепроницаемой. Конструкции изоляции тепловых сетей в этом случае могут быть набивными, литыми, сборно-литыми и сборно-блочными. Хорошие результаты дает теплоизоляция трубопроводов пенобетоном. Трубы могут покрываться этим

материалом или непосредственно в траншее с пердвижной опалубкой, ли на заводе; в последнем случае повышается индустриальность стро тельства, т.к. на месте приходится теплоизолировать только

непроходными НепроходныебАканалы используются довольно часто, они бывают пря-

стыки. Эта работа выполняется скорлупами из пенобетона.

моугольными, ц л ндр ческими, сводчатыми и пр. (рис. 5.2). Непроходные каналы з к рп ча сейчас применяют только при малых объемах строительства.

Полупроходные каналы применяют для прокладки тепловых сетей в пределах городских проездов с усовершенствованными покрытиями. В полупроходных каналах ез вскрытия дорожной одежды можно не только проводить эксплуатационные работы, но и частично заменять поврежденные трубы (рис. 5.2, в). Д

Прокладку в проходных каналах применяют главным образом на территориях промышленных предприятий и на выводах теплопроводов от мощных ТЭЦ. Конструкция проходного канала зависит главным образом от принятого метода производства работ. При закрытом способе сооружаются каналы круглого сечения. При открытом Испособе производства работ широко применяются каналы прямоугольного поперечного сечения.

5.3. Газоснабжение

Общие сведения о газоснабжении городов. Сейчас наша страна по-

лучает 85–90% природного газа из Тюменской области. Наиболее крупные месторождения – города Надым, Уренгой, Ямбург. Имеются запасы природного газа на севере Омской области. Система газоснабжения города природным газом включает в себя газовый промысел (ГП), магистральный газопровод (МГ), компрессорные станции (КС), газораспределительную станцию (ГРС), газопроводы города: высокого давления (ГВД), среднего

63

давления (ГСД) и низкого давления (ГНД), а также газораспределительные пункты (ГРП) [15].

Газообразное топливо представляет собой смесь нескольких газов; основную часть составляют горючие газы (метан, этан, пропан и др.), водород и окись углерода; в остальную часть входят негорючие газы (азот, уг-

С

лекислота и пр.), называемые балластом. Горючие газы добываются из недр земли (природные газы) и из жидкого и твердого топлива путем их термической переработки (искусственные газы).

остоян е газа определяется его объемом, давлением и температурой. Любое состоян е может быть приведено к нормальным условиям, т.е. к

давлениювыражают в нормальных кубических метрах (нм3).

температуре 0 º 760 мм рт. ст.; объем газа в таком состоянии

Для газосна жен я городов используют только газы, теплотворная способность которых ольше 3000–3500 ккал/нм3. Наибольшую ценность для снабженбя городов представляют природные газы, состоящие главным

образом з углеводородов метанового ряда. Теплотворность этих газов составляет 7500–8500 ккал/нм3, содержание метана – 75–85%, содержание балласта не превышает 15%. Характерной особенностью природных газов чисто газовых месторождений является их относительно постоянный состав. А

Попутные газы нефтяных месторождений имеют теплотворную способность 8000–15 000 ккал/нм , содержание метана (СН4) – 44–93%, этана (С2Н6), пропана (С3Н8), утана (С4Н10) – 1–59%, балласта – до 50%. Состав газов нефтегазовых месторождений не постоянен и зависит от природы нефти и пр. Д

3

Представителями искусственных горючих газов являются коксохимические, газосланцевые, а также генераторные и доменные газы.

В горючих, особенно в искусственных газах, содержатся вредные примеси. К вредным и ядовитым примесям относятся сероводород, аммиак, цианистые соединения и окись углерода, а такжеИдругие вещества. Содержащиеся в газе балластные и вредные примеси вызывают быструю коррозию трубопроводов, приводят к уменьшению сечения трубопроводов и их закупорке. Некоторые виды горючих газов используют в жидком виде, чаще для бытовых нужд.

Все газы должны обладать характерным запахом. Резкий запах позволяет легко обнаружить газ в помещении и принять срочные меры для ликвидации его утечки. Если природный газ не имеет запаха, то ему придают этот запах искусственно (одорируют газ). Характерный запах должен ощущаться при содержании в воздухе даже 1% газа.

Нормы и режимы потребления газа. Газ расходуется коммунально-

бытовыми предприятиями и учреждениями, автотранспортом, промышленностью и электростанциями, а также используется для отопления зда-

64

ний. Потребление газа нормируется СНиПами в ккал на человека в год. Например, для приготовления пищи на газовой плите – 600 тыс. ккал/год чел.; при наличии газовой колонки – 1270 ккал/год чел.

Как население, так и промышленность потребляют газ неравномерно. Особенно неравномерен расход газа на отопление. Максимальное потребление газа происходит с 10 до 18 часов. Особенно резко возрастает расход газа 31 декабря.

истемы газоснабжения. Газовое хозяйство населенных мест состоит из следующ х основных сооружений: газораспределительных станций (природный газ) ли газовых заводов (искусственный газ), газгольдерных

и надземные прокладкиА.

Газопроводы, транспортирующиеДвлажный газ, прокладывают ниже уровня промерзания грунта (считая от верха трубы). ля стока и удаления конденсируемой влаги их кладут с уклоном и в нижних точках организуют сбор конденсата. Уклон должен быть не менее 1,5 мм/пог. м. При прокладке нескольких газопроводов в одной траншее расстояние между ними в свету должно быть не менее 0,4 м при диаметреИтруб до 300 мм и не менее 0,5 м при диаметре более 300 мм. Газопроводы, транспортирующие осушенный газ, прокладывают в зоне промерзания грунта на глубине не менее 0,8 м от поверхности земли до верха трубы на участках и проездах с усовершенствованным покрытием, на участках без усовершенствованных покрытий – не менее 0,9 м до верха трубы. В местах, где нет движения транспорта, она может быть уменьшена до 0,7 м. Не допускается надземная и наземная прокладка газопроводов из полиэтиленовых труб, а также их прокладка в коллекторах.

Устройство газопроводов. В настоящее время для прокладки газовых сетей используют стальные бесшовные и сварные трубы. Трубы из других материалов используют сравнительно редко.
