1.1.1.Необходимое оборудование (рис.1):

набор стандартных сит (размеры отверстий 10; 5; 2; 1; 0,5; 0,25; 0,1, мм) с поддоном и крышкой (1); лоток для анализируемого грунта (2); чашка фарфоровая для взвешивания фракций (3); лабораторные весы с точностью взвешивания до 0,01 г (4); фарфоровая ступка и пестик

С(5); кисточка для сметания частиц с сит; грунтовый нож с прямым лезвием; лист белой, плотной бумаги размером 25 х 25 см.

и

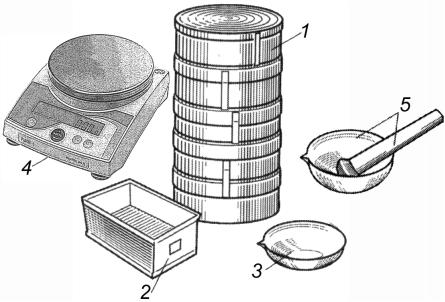

бАРис. 1. ОборудованиеД, необходимое для определения гранулометрического

состава ситовым методом

1.1.2.Разделение грунта на фракции без промывки водой

1.1.2.1. Выполнение работы

И

Перед началом выполнения работы образец грунта доводят до воздушно-сухого состояния. Комки грунта растирают пестиком в фарфоровой ступке.

Среднюю пробу для анализа отбирают методом квартования по ГОСТ 8735–88[3]. Для этого распределяют грунт тонким слоем по листу плотной бумаги, проводят ножом в продольном и поперечном направлениях борозды, разделяя поверхность грунта на квадраты, и отбирают понемногу грунт из каждого квадрата.

6

Массу средней пробы принимают в соответствии с табл. 3.

Таблица 3

Минимальная масса образца, необходимая для просеивания, в зависимости от вида грунта (Извлечение из ГОСТ 12536–2014, табл. 2[2])

Сита (диаметром отверстий:10;5;2;1;0,5мм) монтируют в колонку от поддона в порядке увеличения отверстий.

Отобранную про у переносят на верхнее сито колонки, закрывают крышкой и просеивают с помощью легких боковых ударов ла-

Фракции грунта, задержавшиесяДпосле просеивания на каждом сите и прошедшие в поддон, следует перенести в заранее взвешенные фарфоровые чашечки и взвесить. Каждая чашечка с грунтом взвешивается на весах с точностью до 0,01 г. опустимо использование одной и той же фарфоровой чашечки при последовательном взвешивании фракции.

донями рук.

Полноту просеивания фракций грунта проверяют встряхиванием каждого сита над листом белой бумаги. Если при этом на лист выпадают частицы, то их высыпают на следующее сито; просев про-

должают до тех пор, пока на бумагу перестанут выпадать частицы.

И

1.1.2.2.Запись, обработка и оформление результатов испытаний

7

В заключение работы, используя данные, полученные в последней строке табл. 4, определяют разновидность грунта по табл. 2.

8

1.1.3.Разделение грунта на фракции с промывкой водой

1.1.3.1.Выполнение работы

Подготовляют, отбирают и взвешивают пробу грунта, руководствуясь п.1.1.2.1. Навеску помещают в фарфоровую ступку, смачивают водой и тщательно растирают пестиком с резиновым наконечником. Навеску переносят на сито диаметром отверстий 0,1 мм и отмучивают под струей воды. Отмучивание продолжается до тех пор,

взвесить отдельно. Потерю грунта при просеивании разносят по фракциям пропорционально их массе. Запись, обработку и оформление результатов испытаний см. в п. 1.1.2.2.

Результаты взвешивания каждой фракции mi ,г, и их сумма

9

В заключение работы, используя данные, полученные в последней строке табл. 5, определяют разновидность грунта по табл. 2.

1.1.4. Графическое отображение результатов гранулометрического анализа

Кроме таблиц, для наглядного отражения результатов гранулометрического анализа используют графическое представление.

уществует несколько способов для графического изображения гранулометр ческого состава, из которых чаще всего используется способ нтегральной кривой.

начале коорд нат ставят число 0,001, а затем принимая lg10 = 1, рав-

большему.

Интегральная кривая гранулометрического состава дает возможность оценить степень неоднородности гранулометрического состава Cu и определяется по формуле Cu=d60/d10 , где d60, d10 – диаметры частиц, мм, меньше которых в грунте содержится соответственно 60 и 10% (по массе) частиц (см.рис. 2).
