прочности при сжатии образцы материала подвергают действию сжимающих внешних сил и доводят до разрушения.
(МПа, кгс/см2) опре-
деляют по формуле
Rсж = Pmax ,
S
где Pmax – разрушающая нагрузка, Н (кгс);
– площадь поперечного сечения образца, м2 (см2).
|
Испытания проводятся в соответствии с |
|
|
ГОСТом на соответствующие материалы. |
|
|
|
И |
|
Испытуемые образцы должны быть правильной |
|
|
геометрической формы (куб, цилиндр или |
|
|
параллелепипед) (рис.10). |
|
Рис. 10. Схема |
А |
|
испытания на сжатие |
|
|
Прочность является важным свойствомДбольшинства строительных материалов. От ее значениябзависит нагрузка, которую может воспринимать данный элемент при заданном сечении. Чем больше прочность материала, тем меньшим может быть размер сечения элемента. Для испытан я матер алов применяют специальные машины, снабженные механ змом для силового воздействия на образец и из-
мерительными устройствамии(рис. 11).
Физическое состояние материала оказывает большое влияние на прочность образцов. Увлажнение многих материалов снижает их
прочность. |
С |
|
|
Водостойкостью называется способность материала сохранять |
|
прочность в водонасыщенном состоянии. Степень понижения прочности материала, насыщенного водой, характеризуется коэффициентом размягчения
Кр
Rнас ,
Rсух
где – прочность материала в насыщенном водой состоянии, МПа;
– прочность материала в сухом состоянии, МПа.
Значение Кр для разных материалов колеблется от 0 (необож-
женная глина) до 1 (стекло, сталь, битум). Строительные материалы принято считать водостойкими, если коэффициент размягчения составляет не менее 0,8. Их применяют в конструкциях, находящихся в воде, и в местах с повышенной влажностью.

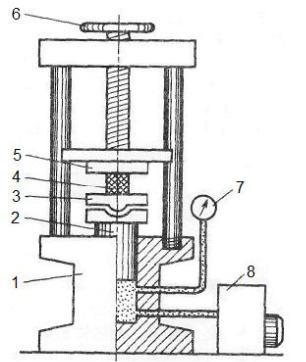

Рис. 11. Схема гидравлического |
|
И |
|
|
|
||
пресса для испытания на сжатие: 1 – |
|
|
|
станина; 2 – поршень; 3, 5 – нижняя и |
Д |
||
верхняя опорные плиты; 4 – испытуе- |
|||
|
|
||
мый образец; 6 – маховик для ручного |
|
|
|
подъема и опускания верхней плиты; |
|
|
|
А |
|
||
7 – силоизмеритель; 8 – масляный насос |
|
|
|
б |
|
|
|
Материалы и оборудование: о разцы материала (указать) в воз- |
|||
душно-сухом и насыщенном водой состоянии, штангенциркуль, весы
иХод работы:
технические, гидравл ческ й пресс. С
1. Взвесить образец с точностью до 1 г.
2. Определить геометрические размеры образца с точностью до
0,1 мм. По результатам измерений вычислить площадь сечения образца, перпендикулярную к направлению разрушающего усилия.
3. Провести испытание сухих и насыщенных водой образцов на сжатие на гидравлическом прессе. Для этого:
а) установить образец на нижнюю опорную плиту пресса точно по ее центру;
б) установить на ноль стрелки силоизмерителя; в) опустить верхнюю опорную плиту с помощью винта для
плотного закрепления образца между опорными плитами; г) включить насос пресса и дать на образец нагрузку, отрегули-
ровав скорость ее приложения (обычно 0,5 1,0 МПа/с).
д) зафиксировать момент разрушения образца, при котором стрелка силоизмерителя останавливается и начинает двигаться обратно;
е) выключить пресс; ж) поднять верхнюю опорную плиту, убрать разрушенный образец
и тщательно очистить плиту от остатков материала.
4. Вычислить предел прочности при сжатии образца Rсж с точностью до 1 МПа.
5.Вычислить коэффициент размягчения образцов. Каждый материал испытать не менее чем на трех образцах. За окончательный результат принимается среднее арифметическое результатов всех испытаний.
6.Результаты измерений и вычислений занести в табл. 12.
Таблица 12
Результаты определения предела прочности при сжатии и водостойкости материала
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Д |
|
|
|
|
|
|
|
|
|
|
|
|
Показатель |
|
|
|
|
Материал |
|
Номер |
|
m, |
, |
, |
|
|
|
|
|
|
|
опыта |
|
|
см2 |
И |
|
|
Кр |
||
|
|
г |
кгс |
2 |
|
||||||
|
|
|
|
|
А |
|
кгс/см |
|
МПа |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
1 |
|
|
|
|
|
|
|
|
|
Сухой |
|
2 |
|
б |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
и |
|
|
|
|
|
|
|
|
|
|
|
Среднее |
|
– |
– |
– |
|
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
С |
|
|
|
|
|
|
|
|
|
|
Водонасыщенный |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
реднее |
|
– |
– |
– |
|
|
|
|
|
Контрольные вопросы
1. Понятие о механических свойствах материалов. На какие группы делятся механические свойства?
2. Понятие о прочности материала. Как определить предел прочности при сжатии? Применяемое оборудование и схема испытания.
3. Какая существует зависимость между прочностью и плотностью (пористостью) материала?
4. Что такое водостойкость материала?
5. Какова методика определения водостойкости материала?
Лабораторная работа № 9
ОПРЕДЕЛЕНИЕ ПРОЧНОСТИ ПРИ ИЗГИБЕ
Цель работы: освоить метод экспериментального определения предела прочности при изгибе.
Теоретическая часть
Предел прочности при изгибе Rизг определяют путём испытания образца материала в виде балочек на двух опорах. Их нагружают одной или двумя сосредоточенными силами до разрушения.
Предел прочности на растяжение при изгибе Rизг определяют по следующим формулам:
а) при одном сосредоточенном грузе, расположенном посередине |
|||||||
|
|
|
|
|
И |
||
образца-балочки прямоугольного сечения (рис.12, а), |
|||||||
|
R |
|
Д |
||||
|
|
|
|
|
|
|
|
|
А |
|
|
|
|||
|
|
|
|
|
|||
б) при двух равных грузах, расположенных на одинаковом |
|||||||
расстоянии от середины балочки (рис.12, б), |
|||||||
|
б |
|
|
|
|
|
|
|
|
|
|
|
|
||
и |
R |
|
|
|
|
|
|
где Pmax – разрушающая нагрузка, Н (кгс); – расстояние между |
|||||||
С |
|
|
|
|
|
|
|
опорами, м (см); – ш р на поперечного сечения балочки, м (см) ; – высота поперечного сечения балочки, м (см).
а |
б |

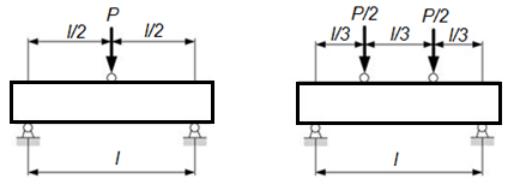

Рис. 12. Схемы испытаний на изгиб: а – при одном сосредоточенном грузе; б – при двух одинаковых грузах
Материалы и оборудование: образцы материалов (указать); штангенциркуль; гидравлический пресс (или прибор МИИ-100).
Ход работы:
1.Перед испытанием на образцах отметить метками места опирания и приложения нагрузок.
2.Определить геометрические размеры образца и размеры сечения
вместах приложения нагрузок (ширину и высоту поперечного сечения) с точностью до 0,1 мм.
3.Если испытание проводят на прессе, то на нижней опорной плите укрепляют два катка, которые служат опорой для испытуемого образца. Между верхней плитой и образцом устанавливают верхнюю планку, по которой передается изгибающая нагрузка.
4.После испытаний на прессеИопределить разрушающую.Д
материал испытать не менее чем на трех образцах. За окончательный |
|||||||||||
|
|
|
|
|
А |
|
|
|
|
|
|
|
|
|
б |
|
|
|
|
|
|||
результат принимается среднее арифметическое результатов всех |
|||||||||||
испытаний. |
и |
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Таблица 13 |
|
Результаты определен |
я предела прочности при изгибе материала |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
С |
|
|
|
|
|
|
|
|
|
|
Материал |
хема |
|
Размеры образца, |
|
, |
, |
и |
|
|||
|
испытания |
|
см |
|
см |
кгс/см2 |
|
|
|
||
|
|
|
b |
|
h |
|
|
|
кгс/см2 |
МПа |
|
|
|
|
|
|
|
|
|
|
|
|
|
Контрольные вопросы и задания
1.Понятие о механических свойствах материалов. На какие группы делятся механические свойства?
2.Понятие о прочности материала. Как определить предел прочности при изгибе? Применяемое оборудование.
3.Приведите схемы испытания и расчетные формулы определения предела прочности при изгибе при одном сосредоточенном грузе и при
двух равных грузах.
