ИСХОДНЫЕ ДАННЫЕ ДЛЯ РАСЧЕТА

КУРСОВОГО ПРОЕКТА (КУРСОВОЙ РАБОТЫ)

Исходные данные принимаются по трехзначному шифру задания (см. прил. 1).

По первым двум цифрам шифра назначаются:

L1 х L2 – размеры ячейки балочной клетки перекрытия по внутренним граням стен: L1 – вдоль главных и L2 – вдоль второстепенных балок,м.

По третьей ц фре шифра назначаются:

q

н



, q

н постоянная и временная нормативные нагрузки на



пост



вр

С

междуэтажное

, кН/м2;

q



расчетная нагрузка от чердачного перекрытия, кН/м2;

перекрытие

районбАпроектирования. Исходные данные по материалу:

материал несущих конструкций балочной клетки и колонны принимается из стали марки С 245;

бетон фундамента – класс ДВ 12,5;

настил из сборных железобетонных (нетиповых) плит толщиной 0,3 м (вместе с конструкцией пола).

Вкурсовом проекте рассматривается компоновка междуэтажного балочного перекрытия, представленная наИрис. 1. Главные балки опираются одним концом на полку колонны, а другим – на наружную несущую кирпичную стену. Второстепенные балки одним концом опираются на главную балку, а другим – на наружную несущую кирпичную стену.

Шаг второстепенных балок а принимается в пределах 2…5 м (рекомендовано а ≈ 3 м).

Значение шага второстепенных балок должно укладываться целое

число раз (n) по длине L1: a L /n, м.

6

Си бА Д

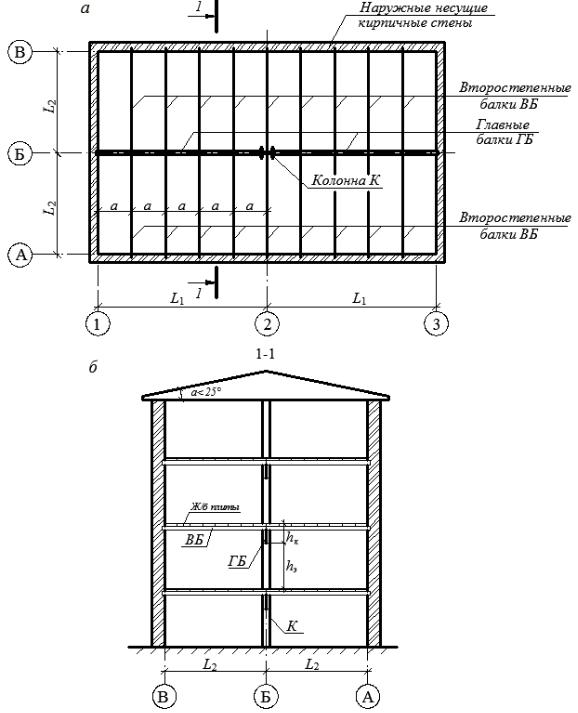

Рис. 1. Компоновка междуэтажногоИперекрытия:

а– план перекрытия (ж/б плиты условно не показаны);

б– разрез здания

7

1. РАСЧЕТ ВТОРОСТЕПЕННОЙ БАЛКИ ПЕРЕКРЫТИЯ

1.1. Определение нагрузок, действующих на второстепенную балку

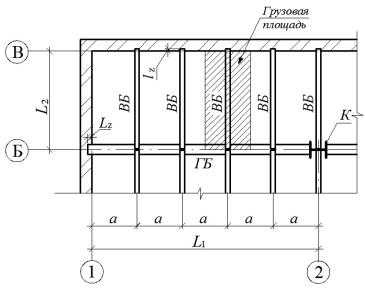

СНа рис. 2 приведен фрагмент плана здания для назначения шага второстепенных балок и их грузовой площади.

и

Рис. 2. Фрагмент плана здания

грузки необходимо привести к равномерно распределенной погонной, с учетом ширины грузовой площади (см. рис. 2).

На второстепенную балку перекрытия действуют два типа на-

грузок:

бА



– постоянные: от собственного веса балки и вышележащих кон-

струкций (плит перекрытия, пола), кН/м2;

– временные: нагрузки, зависящие от назначения помещения,

кН/м2.

Д



Для расчёта второстепенной балки постоянную и временную на-



И

Нормативная погонная нагрузка на единицу длины второстепенной балки с учетом собственного веса второстепенной балки,

кН/м:

qвбн qпостн qврн а , (1)

где qпостн и qврн – нормативные постоянная и временная нагрузки в со-

ответствии с заданием, кН/м2; а – ширина грузовой площади, м

8

(см. рис. 2); =1,05–коэффициент, введён для предварительного учета собственного веса второстепенной балки.

Расчетная погонная нагрузка на единицу длины второстепенной балки с предварительным учетом собственного веса второстепенной

балки, кН/м:







С

qпостн

f ,пост qврн f ,вр а ,



qвб

(2)

где f ,пост – коэффициент надежности по нагрузке для веса строи-

тельных конструкц й [2, п. 7.2, табл. 7.1]; f ,вр –коэффициент надеж-

по нагрузке для равномерно распределенных временных нагру-

зок [2, пп. 8.2.2].

1.2. Определен е расчетной длины второстепенной балки

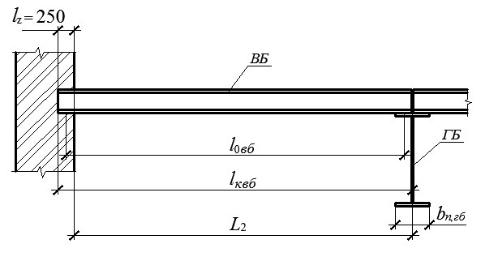

На р с. 3 пр ведена конструктивная схема для определения рас-

ности

четной конструкт вной длин второстепенной балки. На схеме при-

няты следующ е о означения:



бА



Д



Рис. 3. Конструктивная схема второстепенной балки

L

Иl

2

– размер ячейки поперек здания (см. задание); z = 250 мм – глу-

бина заделки второстепенной балки в стену; l0вб – расчётная длина второстепенной балки; lквб – конструктивная длина второстепенной балки; bп,гб – ширина полки главной балки, для предварительных расчетов принимается равной 400 мм.

Конструктивную длину второстепенной балки, м, можно определить как

9

lквб L2 lz .

(3)

Расчетная длина (расчетный полет) второстепенной балки равна расстоянию между серединами площадок опирания. В соответствии с рис. 3 расчетная длина второстепенной балки, м, может быть опреде-

лена



























С

l0вб L2





0,5 lz



bп,гб

.

(4)





























4





1.3. Стат ческий расчет второстепенной балки

усилий













балки и эпюры

внутренних

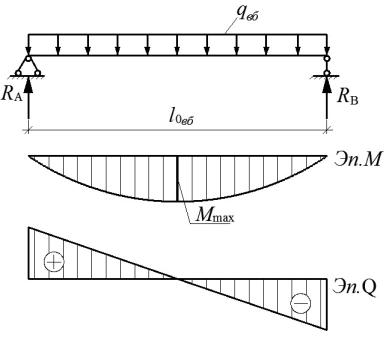

Расчетная схема второстепенной

( зг бающего момента и поперечной силы) даны на рис. 4.

бА













Д

Рис. 4. Расчетная схема второстепенной балки.









Эпюры М и Q







Максимальный изгибающий момент от расчетной нагрузки

определяется по формуле, кН·м:













И



Mmax

q

вб

l2









0вб

.









(5)





























8















Максимальное значение поперечной силы от расчетной нагруз-

ки, кН:





























Qmax

qвб

l0вб

.









(6)

























2
