На рис. 9.2, а приведена принципиальная схема параллельного АЦП на два разряда (т. е. он преобразует входное напряжение в двухразрядный двоичный код).

Основными элементами этого АЦП являются компараторы на базе операционного усилителя (ОУ), работающего в импульсном режиме.

Опорные напряжения для компараторов АЦП (рис. 9.2, а) задаются источником постоянной ЭДС Е0 и делителем напряжения на резисторах R.

Цифро-аналоговые преобразователи (ЦАП) преобразуют циф-

ровой двоичный код в аналоговое выходное напряжение (ток). Это позволяет, например, использовать цифровой двоичный код для управления работой исполнительных механизмов, таких как электрические двигатели, реле, выключатели и т. д. На рисунке 9.3 показана принципиальная схема четырехразрядного ЦАП с двоичными весами сопротивлений резисторов в цепях разрядов.

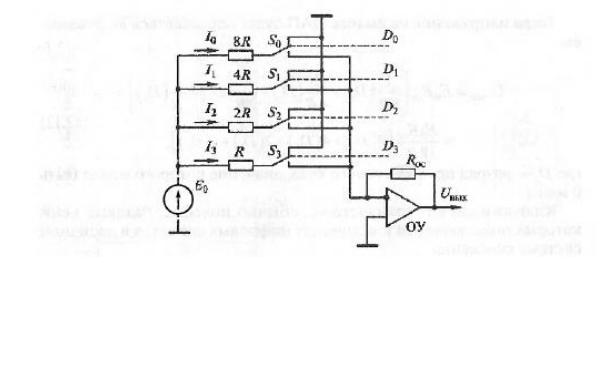

Рис. 9.3 — Четырехразрядный ЦАП:

Е0 — опорное напряжение; Rос — сопротивление обратной связи; nR — сопротивление разряда; Si — ключи; Uвых — напряжение на выходе ЦАП; Ii — ток через сопротивление разряда;

Di — разряд преобразуемого кода; ОУ – операционный усилитель

Аналоговый сумматор выполнен на базе операционного усилителя. Сопротивление цепи старшего разряда равно R; сопротивление каждого предыдущего разряда в два раза больше, т. е. для четырехразрядного кода сопротивление младшего разряда составляет 8R. Сопротивление обратной связи — Rос. Ключи St управляются кодом, подаваемым на вход ЦАП.

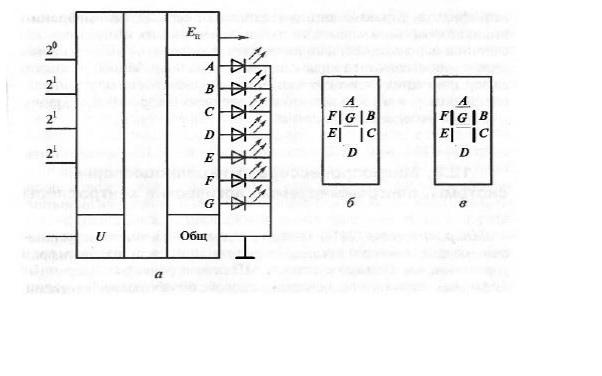

Рис. 9.4 — Дешифратор для управления семисегментным индикатором:

а— схема; б — семисегментный индикатор;

в— семисегментный индикатор с горящей цифрой 4

Ключами служат транзисторы, обычно полевые, базовые цепи которых подключаются к источнику цифровых сигналов в двоичной системе счисления.

Кроме АЦП и ЦАП в цифровых устройствах автоматики широко используются еще несколько элементов — коммутаторы, дешифраторы, счетчики.

Коммутатор (переключатель, мультиплексор) представляет собой устройство с несколькими информационными и управляющими входами и одним выходом. Эти устройства применяются в аналоговых и цифровых многоточечных измерительных приборах, устройствах связи с объектом. Коммутаторы бывают: электромеханические и электронные. Частота коммутации аналоговых сигналов составляет 1...100 Гц, импульсных — десятки кГц.

Счетчик относится к последовательностным устройствам; он предназначен для хранения двоичного кода числа и выполнения микроопераций счета, заключающихся в изменении значения числа на +1. В суммирующих счетчиках число возрастает на 1, а в вычитающих — уменьшается. Если в счетчике выполняются обе операции, он называется реверсивным.

Основной характеристикой счетчика является модуль счета Кс. Дешифратор (декодер) представляет собой устройство, которое

преобразует т-разрядный двоичный код на входе в л-разрядный двоичный код на выходе. Дешифраторы используются в блоках цифро-

вой индикации, цепях логического управления исполнительными механизмами и т. д. На рисунке 9.4, а приведена одна из наиболее распространенных схем использования дешифратора — для высвечивания десятичных цифр на светодиодном индикаторе. Все цифры от 0 до 9 представляются четырехразрядным двоичным кодом, который подается на информационные входы х0, х1 х2, х3. Светодиодные индикаторы содержат семь светящихся сегментов А, В, С, D, Е, F, G (рис. 9.4, б), из которых составляются стилизованные изображения всех десятичных цифр. Соответственно дешифратор имеет семь выходов, каждый из которых включает свой сегмент.

Таким образом, дешифраторы преобразуют двоичные сигналы на информационных входах в активные уровни выходных сигналов.

Дешифратор работает при наличии на управляющем входе U сигнала высокого уровня; при наличии сигнала низкого уровня все выходы дешифратора обнуляются независимо от сигналов на информационных входах.

ЗАКЛЮЧЕНИЕ

Представленный в учебном пособии материал позволяет ознакомиться с основами и классификацией методов и средств измерений; получить четкое представление о технологическом комплексе, о точках съема сигнала параметров технологического процесса; усвоить принципиальные схемы основных средств измерений, принципы работы датчиков и реле, технические возможности микропроцессорной аппаратуры и средств автоматики, правила построения структурных схем, критерии регулирования, перспективы внедрения ЭВМ в процессе разработки и эксплуатации скважин, правила технически грамотной эксплуатации аппаратуры и средств автоматики.

Весь материал разбит по главам, каждая из которых может быть представлена в виде отдельной лекции с вынесением некоторой части материала на самостоятельное изучение обучаемыми.

Для приобретения практических навыков работы с измерительной техникой, основными средствами автоматизации, предусмотрен цикл практических и лабораторных работ с использованием специальной учебной техники в специализированных лабораториях.

Дальнейшее изучение средств автоматизации технологических процессов в нефтегазовой сфере предполагает применение полученных теоретических знаний и навыков практической работы при эксплуатации специализированного промыслового оборудования.
