Материал: 2 лаба

2

1 Введение

Цель работы: экспериментальная проверка расчетов, проводимых классическими методами (контурных токов, узловых потенциалов, наложения,

двух узлов), на примере разветвленной цепи с тремя источниками питания.

3

2 Основные теоретические положения

В сложных, разветвленных цепях определение величины тока производится при помощи законов Кирхгофа. По первому из этих законов количество электричества, притекающее к любой точке цепи (в том числе к точке разветвления — узлу), равно количеству электричества, утекающему от этой точки; иными словами, сумма токов, притекающих к любой точке цепи,

равна сумме токов, утекающих от этой точки, т. е. алгебраическая сумма токов в любой точке цепи равна нулю.

Рассмотрим узел О цепи, представленной на рисунке 1.1.

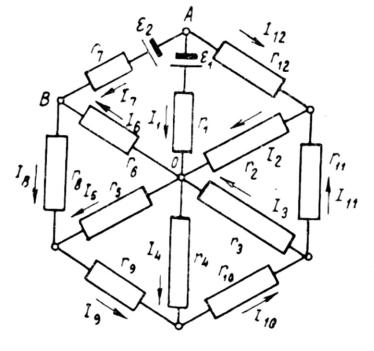

Рисунок 1.1 – Разветвленная цепь постоянного тока.

Если токи направлены так, как показывают стрелки, то в соответствии с первым законом Кирхгофа:

I1+I2+I3 = I4+I5+I6

I1+I2+I3 – (I4+I5+I6) = 0

Со вторым законом Кирхгофа мы познакомились ранее, при рассмотрении неразветвленной цепи постоянного тока. По второму закону Кирхгофа для контура АОВ цепи:

I1r1 + I6r6 – I7r7 = E1 – E2

4

Величины и направления токов в разветвленной цепи определяют

следующим образом:

1.Обозначают стрелками предполагаемое направление тока в каждой ветви — участке цепи между двумя узлами; при этом положительным можно считать направление токов и э. д. с. как по часовой стрелке, так и против часовой стрелки;

2.В соответствии с числом неизвестных составляют для каждого контура Равное число уравнений (по законам Кирхгофа);

3.Решая уравнения, определяют токи в каждой ветви.

Если в результате вычислений величина того или иного тока оказывается отрицательной, это значит, что в рассматриваемой ветви ток течет в направлении, противоположном указанному стрелкой.

Внешний вид лицевой панели макета со схемой электрической принципиальной приведен на рисунке 1. Питание макета осуществляется от сети переменного то ка 220 В, 50 Гц. Макет содержит три регулируемых источника питания и пять нагрузок в виде резисторов. Напряжения источников питания регулируются с помощью потенциометров в диапазоне от 1,5 В до 9 В.

Для управления режимами работы источников питания используются три переключателя SA1 ...SA3. В положении переключателя “Е” соответствующий источник включен в цепь; в положении “XX”(холостой ход) источник отключен, т.е. на его месте образуется разрыв цепи; в положении “КЗ”

(короткое замыкание) источник отключен, а на его месте в цепи организуется закоротка.

5

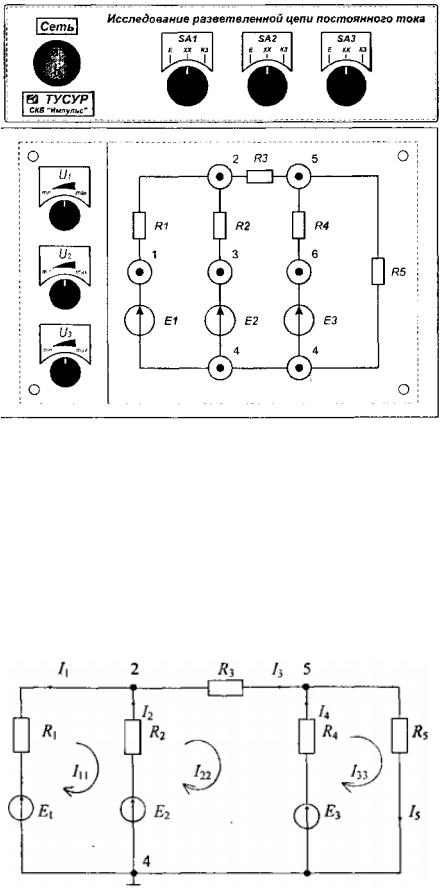

Рисунок 1 - Внешний вид лицевой панели макета со схемой электрической принципиальной

Значения сопротивления резисторов приведены в таблице 1.

Таблица 1- Значения сопротивлений резисторов

Электрическая схема изображена на рисунке 2.

Рисунок 2- Электрическая схема
