и указания расстояний между ними. Намечают начало и длину разреза в принятом масштабе. В начале разреза (а иногда и в конце его) строят шкалу абсолютных отметок с таким расчетом, чтобы максимальная отметка была несколько выше верхней точки рельефа, а минимальная – ниже забоя самой глубокой скважины.
Далее приступают к построению топографического профиля. Откладывают в заданном масштабе расстояния от начала разреза до его пересечения с каждой горизонталью и точками отмечают абсолютные отметки соответствующих горизонталей. После этого откладывают от начала разреза расстояния до каждой скважины и проводят вертикальный штрих в верхней графе. Под штрихами указывают номера скважин, а ниже – абсолютные отметки их устьев, которые дают дополнительные точки для построения профиля. Соединив все точки плавными линиямиИ, получают топографический профиль поверхности земли по заданному направлению. На построенный профиль наносят колонкиДбуровых скважин. При крупном масштабе разреза ствол скважины обозначают двумя вертикальными отрезками, в остальных случаях – одним. На нижнем конце отрезка, соответствующемАабсолютной отметке низшей точки пробуренной скважины (забою), ставят короткий поперечный штрих. Справа от штриха записываютбабсолютную отметку забоя, вычисляемую как разность между а солютной отметкой устья и глубиной скважины. Напримери, для скважины 2: 106,4- 65,0=41,4 м. Вдоль линии скваж ны размечают границы слоев и проставляют их абсолютные отметкиС, которые вычисляют как разность абсолютной отметки устья скваж ны глубин залегания соответствующих слоев. Например, в скважине 2 абсолютная отметка границы между четвертым и пятым слоями равна: 106,4-34,9=71,5 м. В интервале каждого слоя (на полосе шириной 1 – 2 см) условными обозначениями, взятыми из стратиграфической колонки, отмечают карандашом состав и относительный возраст пород. Далее на топографический профиль переносят с карты точки пересечения разреза со стратиграфическими границами и карандашом справа и слева от точек отмечают относительный возраст пород. Например, левее скважины 6 на профиле отмечают границу между нижнекаменноугольными известняками Ci и верхнечетвертичными отложениями Q3.
Прежде чем проводить границы слоев на разрезе, восстанавливают в общих чертах доступную нам историю геологического развития изучаемого участка. Рассматривая стратиграфическую колонку и
21
колонки скважин на разрезе, видим, что наиболее древними породами, вскрытыми скважинами, являются протерозойские граниты. Между ними и залегающими выше верхнедевонскими аргиллитами имеется стратиграфический перерыв, во время которого происходило разрушение гранитов и формировался рельеф, поверхность которого могла иметь сложную форму. Это подтверждается тем, что кровля гранитов в скважинах 2, 6, 11, 20, попавших в разрез, вскрыта на разных абсолютных отметках (47,7; 51,5; 52,8; 53,8 м). На верхнедевонских аргиллитах без стратиграфического перерыва залегают нижнекаменноугольные известняки. Граница между ними является почти горизонтальной. В послекаменноугольное время вплоть до начала четвертичного периода осадконакопления на данном участке не происходило. В нижнечетвертичное время по пониженным частям рассматриваемой территории проходил потокИ, частично размывший нижнекаменноугольные известняки и даже верхнедевонские аргиллиты, который оставил свои отложенияДв виде крупных песков с гравием и галькой (fgQl). В верхнечетвертичное время начала вырабатываться долина реки. Весьма вероятно, что река в это время размыла водноледниковые отложения (частичноА), а затем оставила свои (aQ3). В четвертичный период уровень реки несколько раз менялся, в результате чего были частичнобразмыты верхнечетвертичные осадки, затем отложены современные и они же частично размыты.
Сделав этот анализи, завершают рисовку разреза, используя при этом как границы слоев, вскрытые скважинами, так и стратиграфические границы,Сперенесенные на топографический профиль с карты. Карандашные зап си уб рают, условными обозначениями производят штриховку выделенных в разрезе слоев и обозначают индексами их относительный возраст.
После этого вычисляют абсолютные отметки уровней подземных вод как разность между абсолютной отметкой устья скважины и глубиной залегания соответствующего уровня. Если напорный уровень выше устья, то берется не разность, а сумма. Например, для скважины 2 абсолютная отметка уровня грунтовых вод равна 106,4 - 5,0=101,4 м, а напорного уровня –106,4+12,2=118,6 м. Вычисленные отметки записывают справа от линии скважины и проводят уровни грунтовых вод пунктирной, а напорных – штрихпунктирной линиями (см.рис.5).
22
Практическая работа № 5
Построение карты гидроизогипс
Исходные данные: для оценки гидрогеологических условий были заложены площадки с наблюдательными скважинами, расположенными по сетке 50 х 50 м по 9 скважин на площадке (рис.6). Абсолютные отметки устьев наблюдательных скважин и глубины залегания грунтовых вод приведены в табл. 7
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|

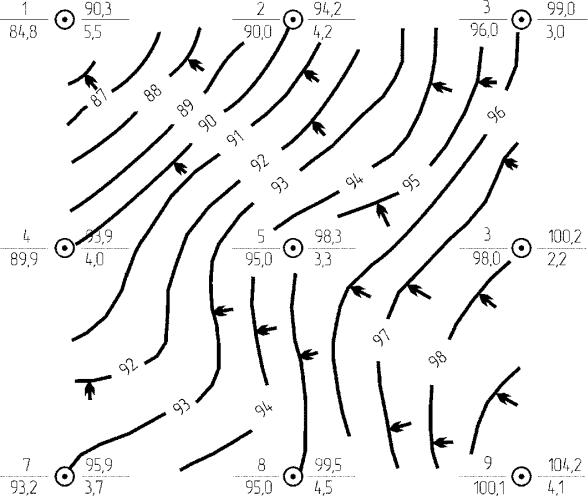

Рис. 6. Карта гидроизогипс
23
Таблица 7
Абсолютные отметки устьев скважин и глубин залегания грунтовых вод
Номер |
|
|
|
|
Номер скважины |
|
|
|
|||
площадки |
1 |
2 |
|
3 |
4 |
5 |
|
6 |
7 |
8 |
9 |
1 |
120,2 |
114,7 |
|
108,5 |
121,3 |
115,6 |
|
109,1 |
104,6 |
123,2 |
116,3 |
5,2 |
4,6 |
|
3,5 |
5,1 |
5,6 |
|
4,8 |
4,5 |
5,1 |
6,2 |
|
|
|
|
|||||||||
2 |
105,5 |
119,8 |
|
114,1 |
119,0 |
117,4 |
|
115,1 |
11,8 |
114,7 |
119,3 |
5,4 |
4,2 |
|
3,2 |
4,0 |
3,3 |
|
2,2 |
3,7 |
4,7 |
4,2 |
|
|
|
|
|||||||||
3 |
114,2 |
107,3 |
|
102,6 |
112,0 |
105,1 |
|
100,1 |
110,3 |
105,7 |
102,3 |
2,1 |
2,3 |
|
2,5 |
1,8 |
2,0 |
|
2,0 |
1,7 |
1,9 |
2,2 |
|
|
|
|
|||||||||
4 |
118,1 |
122,0 |
|
127,3 |
121,9 |
126,3 |
|
128,2 |
129,1 |
127,0 |
129,1 |
8,2 |
4,1 |
|
3,2 |
4,2 |
3,3 |
|
3,0 |
1,8 |
2,0 |
2,1 |
|
|
|
|
|||||||||
5 |
110,1 |
114,0 |
|
119,0 |
113,7 |
118,1 |
|
120,6 |
117,0 |
119,7 |
124,6 |
5,3 |
4,0 |
|
3,0 |
3,8 |
3,1 |
|
2,4 |
3,8 |
4,4 |
4,3 |
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
И |
|
|
|
6 |
115,0 |
106,9 |
|
102,5 |
112,1 |
104,9 |
|
100,3 |
110,7 |
106,0 |
102,4 |
2,7 |
2,5 |
|
2,6 |
1,9 |
1,9 |
|
2,0 |
1,8 |
1,7 |
2,3 |
|
|
|
|
|||||||||
7 |
114,6 |
108,5 |
|
103,4 |
115,6 |
109,7 |
|
104,6 |
121,2 |
116,3 |
103,2 |
4,5 |
3,5 |
|
3,3 |
5,3 |
5,6 |
|
5,7 |
6,01 |
6,2 |
3,4 |
|
|
|
|
|||||||||
8 |
128,0 |
131,9 |
|
137,4 |
132,0 |
136,7 |
|
138,0 |
139,3 |
137,3 |
139,6 |
7,8 |
3,8 |
|
3,3 |
4,1 |
3,5 |
|
2,9 |
1,9 |
2,0 |
2,4 |
|
|
|
|
|||||||||
|
112,9 |
116,1 |
|
122,2 |
А |
|
133,1 |
134,3 |
132,3 |
134,4 |
|
9 |
7,8 |
4,4 |
|
3,2 |
3,8 |
3,7 |
|
3,1 |
1,9 |
2,2 |
2,3 |
|
|
|
|
б |
|
|
|
|
|
|
|
10 |
125,3 |
129,9 |
|
134,3 |
130,0 |
Д134,5 135,9 |
131,7 |
134,8 |
139,2 |
||
5,2 |
4,3 |
|
3,3 |
5,0 |
3,4 |
1,9 |
3,9 |
4,8 |
4,1 |
||
|
|
и |
|
|
|
|
|
|
|
||
Примечание. Абсолютные отметки устьев скважин (над чертой) и глубин |
|||||||||||
залегания уровней грунтовых вод (под чертой). |
|
|
|
|
|
||||||
|
С |
ть карту гидроизогипс сечением через 1 м. |
|||||||||
Требуется: постро |
|||||||||||
Показать направление движения грунтовых вод. Определить гидравлический уклон i между двумя точками.
Гидроизогипсами называют линии, соединяющие точки с одинаковыми абсолютными отметками уровня грунтовых вод. Они отражают рельеф зеркала грунтовых вод.
Карту гидроизогипс строят по результатам единовременных замеров уровней грунтовых вод в скважинах, расположенных, как правило, по сетке. Абсолютные отметки уровня грунтовых вод в каждой скважине определяют по разности между абсолютной отметкой поверхности земли (устье скважины) и глубиной залегания грунтовой воды от поверхности земли.
Задание для построения карты гидроизогипс включает данные по девяти скважинам, расположенным по квадратной сетке. Сетку вычерчивают в масштабе 1:1000, указывая в углах квадратов скважи-
24
ны кружками диаметром 2–3 мм. В первом ряду сетки располагают скважины 1, 2, 3, во втором – 4, 5, 6, в третьем – 7, 8, 9.
Слева от скважины показывают её номер – в числителе, а в знаменателе – абсолютную отметку уровня грунтовой воды. Справа от скважины в числителе записывают абсолютную отметку устья скважины, в знаменателе – глубину залегания уровня грунтовой воды в этой скважине. Затем путем интерполяции между абсолютными отметками уровня грунтовых вод находят точки с абсолютными отметками, равными целому числу. Интерполяцию выполняют для всех сторон четырех квадратов, составляющих сетку скважин. Интерполяцию можно выполнять арифметическим методом либо с помощью палетки.
Точки с одинаковыми отметками уровня грунтовых вод соединяют плавными линиями (гидроизогипсами). Цифры, соответствующие некоторым отметкам уровня грунтовых вод (не менее 4–7 на всю карту), проставляют в разрывах гидроизогипс.
Направление движения грунтовых вод показывают короткими
стрелками, располагаемыми |
перпендикулярно |
к гидроизогипсам и |
|||||||||||
|
|
|
|
|
|
|
|
И |
|
|
|
||
направленными в сторону понижения отметок уровня грунтовых вод |
|||||||||||||
(см.рис.6). |
|
|
|
|
Д |
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|||
Гидравлический уклон i определяют между любыми двумя точ- |
|||||||||||||
|
|
|
|
б |
|
|
|
|
|
|
|
||
ками (либо между двумя скважинами) как частное от деления превы- |
|||||||||||||
шения уровня воды в этих точкахАна расстояние между ними. |
|
|
|||||||||||
Пример построен я. Исходные данные даны в табл.8. |
Таблица 8 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Исходные данные к пр меру выполнения практической работы |
||||||||||||
|
|
|
и |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Номер скважины |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
2 |
3 |
4 |
|
5 |
|
6 |
|
7 |
8 |
|
9 |
|
|
|
С |
|
|
|
|
|
|
|
|
|
|
90,3 |
|
94,2 |
99,0 |
93,9 |
|
98,3 |
|
100,2 |
|
96,9 |
99,5 |
|
104,2 |
5,5 |
|
4,2 |
3,0 |
4,0 |
|
3,3 |
|
2,2 |
|
3,7 |
4,5 |
|
4,1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вычерчиваем схему расположения скважин в масштабе 1:1000. Справа от скважины указываем исходные данные об абсолютных отметках устьев скважин и глубин залегания уровня грунтовых вод. Слева от скважин указываем ее номер, а в знаменателе – абсолютную отметку уровня грунтовых вод, определяемую по разности цифр, приведенных справа. Например, абсолютную отметку уровня грунтовой воды в скважине I определяем по разности 90,3–5,5=84,8 м, в скважи-
