ж) ПВ

Соединительные 21 пластмассовые

разъемы

Штырь

Гнездо

22 Хомуты

Кронштейн 23 крепления дренажного

шланга

4-0.5 ГОСТ

6323-79

4-контактные

2-контактные

1-контактные

02-6.3-12 ОСТ 37.003.032-88

02-6.3-12 ОСТ 37.003.032-88

а) 1" дюйм

б) 2" дюйма

в) 5/8" дюйма

г) 3/4" дюйма

9031.00.93

0,25 м зеленый

4

На провода по 1 схеме рис. 7.4 - 7.7. Пакет №8

4

25

32

Для крепления 5 рукавов. Пакет №

9

12

5

15

На

вентиляционную 2 трубку 10, на

пятерник 176. Пакет № 10

24

Крепеж

Пакет № 11

136

База нормативной документации: www.complexdoc.ru

Болт

М6, L = 20 мм

2

Винт

М6, L = 50 мм

2

Винт

M10,L = 20mm

1

Гайка

М10

2

Шайба гровер

10

1



Хомуты





Для крепления

25

L = 100-160 мм

10

проводов. Пакет

пластмассовые









№ 12

*Позиции с 1 по 14 даны на рис. 7.5.

**Детали, не указанные на рис. 7.5, обозначены порядковым номером в табл. 7.3.

До установки АГТС «САГА-7» на автомобиль необходимо на кронштейн 9 (см. рис. 7.5) смонтировать:

-магистральный вентиль 7;

-заправочное устройство 8;

-ЭМК 6 высокого давления;

-трехступенчатый редуктор-подогреватель 4;

-трубопроводы высокого давления 11а, 11в;

-рукав гофрированный 3е.

Всю сборку на кронштейне 9 проверить на герметичность воздухом с давлением 1,0-1,2 МПа (10-12 кгс/см2).

В баллоны ввернуть вентили 12 (по технологии заводаизготовителя).

137

База нормативной документации: www.complexdoc.ru

На электрические выводы (провода) электромагнитного клапана высокого давления (ЭМК) 6, ЭМК 1 бензина, сигнализатора 5 утечки газа (СУГ), согласующего устройства 13 датчика давления закрепить соединительные разъемы «гнездо» и клемму «корпус».

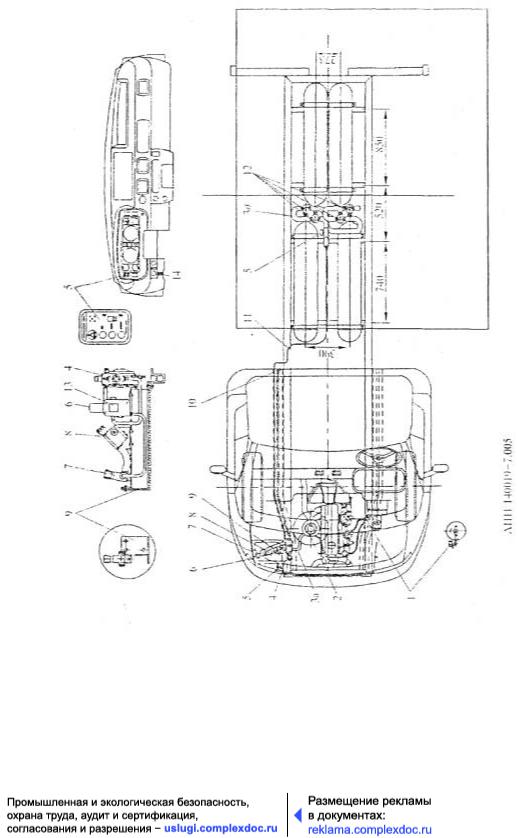

Рис. 7.5. Схема размещения деталей и узлов АГТС «САГА-7» на автомобиле ГАЗ-3302 «Газель»

138

База нормативной документации: www.complexdoc.ru

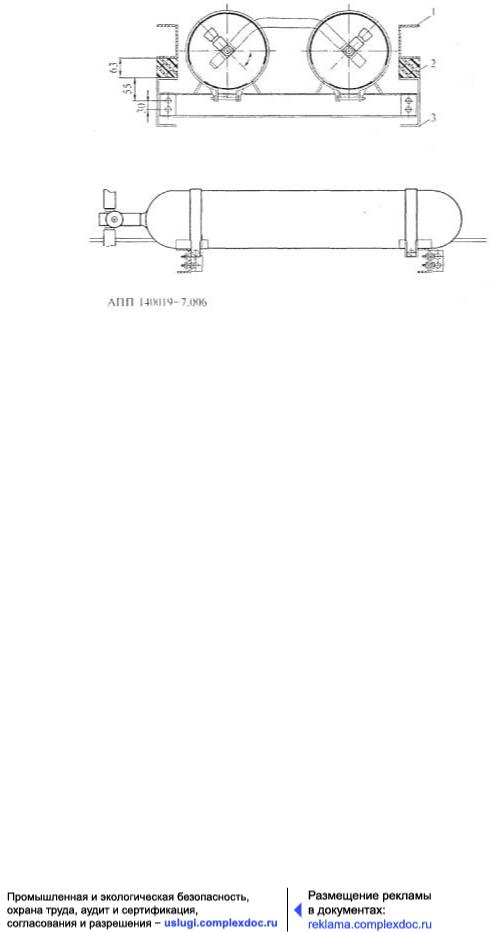

Рис. 7.6. Схема установки газовых баллонов на раме автомобиля ГАЗ-3302 «Газель»:

1 - лонжерон кузова; 2 - продольный брус; 3 - лонжерон рамы

В раме автомобиля просверлить отверстия для арматуры крепления баллонов (рис. 7.5 и 7.6).

Подготовить деревянные продольные брусья 2 (рис. 7.6).

7.2.2. Газовая аппаратура ОАО «Новогрудский завод газовой аппаратуры».

Общие сведения

Комплект газобаллонной аппаратуры «ЮГА» предназначен для использования на грузовых автомобилях семейства ЗИЛ, ГАЗ, УАЗ и др., позволяющих использовать КПГ в качестве моторного топлива с сохранением возможности полноценной работы двигателя на бензине.

ГА допускает эксплуатацию автомобилей в различных климатических зонах при температурах окружающего воздуха от

-40°С до 45°С.

139

База нормативной документации: www.complexdoc.ru

Рис. 7.7. Схема соединений сигнализатора утечки газа (СУГ) на автомобиле ГАЗ-3302 «Газель»:

1 - блок питания и индикации; 2 - датчики

Показатели максимальной скорости движения на горизонтальном участке ровного шоссе при работе на газе, оснащенного ГА автомобиля, при полной массе уменьшается не более чем на 20% максимальной скорости при работе на бензине, а время разгона автомобиля увеличивается не более чем на 30 %.

Грузоподъемность автомобиля уменьшается на величину массы ГБО. Средняя наработка ГА на отказ гарантируется в районе 20000 км, а срок службы - не менее 10 лет.

Состав комплекта, устройство и принцип работы ГА

В состав комплекта входят:

- газовые баллоны с арматурой;

140
