8.2 РАСЧЕТ ЗВУКОИЗОЛЯЦИИ ВНУТРЕННИХ ОГРАЖДЕНИЙ

Методика определение индекса изоляции воздушного шума

Индекс изоляции воздушного шума Rw, Дб, ограждающей конст-

рукции (п.9.4 СП 51.13330) с известной (рассчитанной или измеренной)

частотной характеристикой изоляции воздушного шума определяют пу-

тем сопоставления этой частотной характеристики с нормативным спек-

тром (см. позицию 1 в табл. 4 СП 51.13330).

Суть методики определения индекса изоляции воздушного шума в

следующем.

Для определения индекса изоляции воздушного шума Rw необходи-

мо определить сумму неблагоприятных отклонений данной частотной

характеристики от нормативного спектра. Неблагоприятными считают

отклонения вниз от нормативного спектра (оценочной кривой).

Если сумма неблагоприятных отклонений максимально приближается к 32 дБ, но не превышает эту величину, величина индекса Rw составляет 52 дБ.

Если сумма неблагоприятных отклонений превышает 32 дБ, оценочная кривая смещается вниз на целое число децибел так, чтобы сумма неблагоприятных отклонений не превышала указанную величину.

Если сумма неблагоприятных отклонений значительно меньше 32 дБ или неблагоприятные отклонения отсутствуют, оценочная кривая смещается вверх (на целое число децибел) так, чтобы сумма неблагоприятных отклонений от смещенной оценочной кривой максимально приближалась к 32 дБ, но не превышала эту величину.

За величину индекса Rw принимают ординату смещенного вверх или вниз нормативного спектра в третьоктавной полосе со среднегео-

метрической частотой 500 Гц. (Для того, чтобы инженеру-практику, пользующемуся частотными характеристиками, было легче сравнить звукоизолирующие качества различных ограждений, установлен числовой показатель звукоизоляции, выраженный одной цифрой.)

Методика определение индекса приведенного уровня ударного шума

Методика определения индекса приведенного уровня ударного шума аналогична методике определения индекса изоляции воздушного шума.

Для вычисления индекса приведенного уровня ударного шума Lnw

необходимо определить сумму неблагоприятных отклонений данной

56

частотной характеристики от нормативного спектра. Неблагоприятными

считают отклонения вверх от оценочной кривой.

Если сумма неблагоприятных отклонений максимально приближа-

ется к 32 дБ, но не превышает эту величину, величина индекса Lnw со-

ставляет 60 дБ.

Если сумма неблагоприятных отклонений превышает 32 дБ, оце-

ночная кривая смещается вверх на целое число децибел так, чтобы сум-

ма неблагоприятных отклонений от смещенной кривой не превышала

указанную величину.

Если сумма неблагоприятных отклонений значительно меньше 32

дБ или неблагоприятные отклонения отсутствуют, оценочная кривая

смещается вниз (на целое число децибел) так, чтобы сумма неблагопри-

ятных отклонений от смещенной оценочной кривой максимально при-

ближалась к 32 дБ, но не превышала эту величину.

За величину индекса Lnw принимается ордината смещенного вверх

или вниз нормативного спектра в третьоктавной полосе со среднегео-

метрической частотой 500 Гц.

Определение расчетной частотной характеристики изоляции воздушного шума

Индекс изоляции воздушного шума однослойными ограждающими конструкциями, а также двуслойными глухими остеклениями и перегородками, выполненными в виде двух облицовок по каркасу с воздушным промежутком, следует определять на основании рассчитанной частотной характеристики изоляции воздушного шума. Индекс изоляции воздушного шума перекрытиями с полом по упругому основанию определяется непосредственно (без построения расчетных частотных

характеристик).

Частотную характеристику изоляции воздушного шума однослой-

ной плоской ограждающей конструкцией сплошного сечения из бетона,

железобетона, кирпича и тому подобных материалов следует опреде-

лять, изображая ее в виде ломаной линии, аналогичной линии ABCD (ABC) на рисунке 8.1.

57

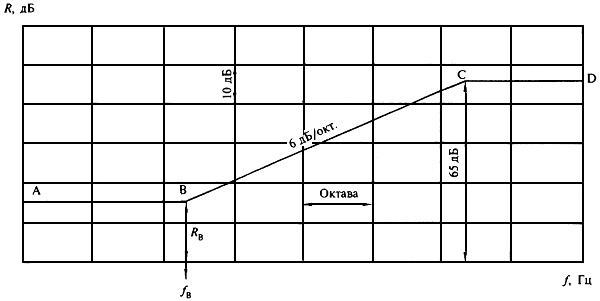

Рис.8.1 Рассчитанная частотная характеристика изоляции воздушного шума однослойной плоской ограждающей конструкцией

Абсциссу точки B – fВ следует определять по таблице П.4.7 в зависимости от толщины и плотности материала конструкции. Значение fВ следует округлять до среднегеометрической частоты, в пределах которой находится fВ. Границы третьоктавных полос приведены в таблице П.4.8.

Ординату точки B – RВ , дБ, следует определять в зависимости от эквивалентной поверхностной плотности mэ по формуле

RВ 20lgmэ 12,дБ.

Эквивалентная поверхностная плотность mэ, кг/м2, определяется по формуле

mэ Km,кг/ м2 ,

где m – поверхностная плотность, кг/м2 (для ребристых конструкций принимается без учета ребер);

K – коэффициент, учитывающий относительное увеличение изгибной жесткости ограждения из бетонов на легких заполнителях, поризованных бетонов и т.п. по отношению к конструкциям из тяжелого бетона с той же поверхностной плотностью.

Для сплошных ограждающих конструкций плотностью γ=1800

кг/м3 и более K=1.

Для сплошных ограждающих конструкций из бетонов на легких заполнителях, поризованных бетонов; кладки из кирпича и пустотелых керамических блоков коэффициент K определяется по таблице П.4.9.

58

Для ограждений из бетона плотностью 1800 кг/м3 и более с круг-

лыми пустотами коэффициент K определяется по формуле

где j – момент инерции сечения, м4; b – ширина сечения, м;

hпр – приведенная толщина сечения, м.

Для ограждающих конструкций из легких бетонов с круглыми

пустотами коэффициент K принимается как произведение коэффициен-

тов, определенных отдельно для сплошных конструкций из легких бе-

тонов и конструкций с круглыми пустотами.

Значение RВ следует округлять до 0,5 дБ.

Построение частотной характеристики производится в следующей

последовательности:

1.из точки B влево проводится горизонтальный отрезок BA (параллельный оси абсцисс);

2.вправо от точки B проводится отрезок BC с наклоном 6 дБ на октаву до точки C с ординатой RC = 65 дБ;

3.из точки C вправо проводится горизонтальный отрезок CD. Если

точка C лежит за пределами нормируемого диапазона частот (fc>3150 Гц), отрезок CD отсутствует.

Определение индекса приведенного уровня ударного шума под междуэтажным перекрытием с полом

Индекс приведенного уровня ударного шума Lnw под междуэтажным перекрытием с полом на звукоизоляционном слое следует определять по СП 23-103-2003 (таблица 17) в зависимости от величины ин-

декса приведенного уровня ударного шума для несущей плиты перекрытия (сплошного сечения или с круглыми пустотами) Lnw0, определенной по таблице 18 СП 23-103-2003, и частоты собственных колебаний пола, лежащего на звукоизоляционном слое, f0 , Гц, определяемой по формуле

где EД – динамический модуль упругости звукоизоляционного слоя,

Па, принимаемый по таблице 16 СП 23-103-2003;

59

m2 – поверхностная плотность пола (без звукоизоляционного слоя),

кг/м2;

d – толщина звукоизоляционного слоя в обжатом состоянии, м, опреде-

ляемая по формуле

где d0 – толщина звукоизоляционного слоя в необжатом состоянии, м;

ε – относительное сжатие материала звукоизоляционного слоя под на-

грузкой, принимаемое по таблице 16 СП 23-103-2003.

Величина индекса приведенного уровня ударного шума для не-

сущей плиты перекрытия (сплошного сечения или с круглыми пусто-

тами) Lnw0 определяется в зависимости от поверхностной плотности

плиты перекрытия m1 (с учетом приведенной высоты сечения плиты)

по таблице 18 СП 23-103-2003.

Поверхностная плотность пола m2 определяется как сумма по-

верхностных плотностей всех конструктивных слоев пола, но без учета

звукоизоляционного слоя.

8.3 ЦЕЛЬ И ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛЕНИЯ РАСЧЕТА ЗВУКОИЗОЛЯЦИИ

Целью расчета звукоизоляции ограждающей конструкции от воздушного и ударного шума является определение звукоизоляционных свойств ограждений зданий и подбор их конструктивного решения, обеспечивающего соответствие нормативным требованиям (Rw Rwтреб ;

Lnw Lnwтреб ).

Расчет звукоизоляции ограждения от воздушного шума

Последовательность расчета звукоизоляции ограждающих конструкций зданий от воздушного шума состоит в следующем:

1)подготовка исходных данных и выбор принципиального конструктивного решения проектируемой ограждающей конструкции;

2)определение по таблице 2 СП 51.13330 нормативных значений ин-

декса изоляции воздушного шума Rw ограждающих конструкций для данного вида здания с учетом назначения помещения;

3)определение абсциссы и ординаты точки В для построения расчетной частотной характеристики изоляции воздушного шума п.п.8.2;

4)построение частотной характеристики (ломанной линии ABCD (ABC)) п.п.8.2;

5)построение нормативной частотной кривой изоляции воздушного

шума Rw по данным табл. 4 СП 51.13330;
