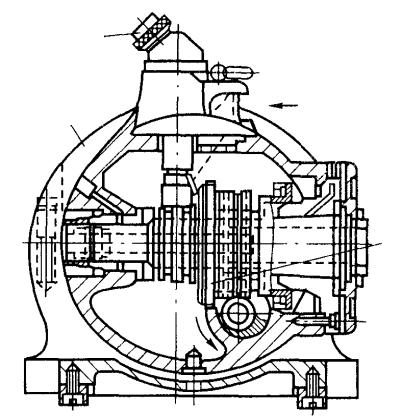

Рис. 3. Оптическая делительная головка

С помощью универсальной лимбовой делительной головки можно выполнять непосредственное, простое и сложное (дифференциальное) деление.

2. НЕПОСРЕДСТВЕННОЕ ДЕЛЕНИЕ

Непосредственное деление осуществляют по диску 3 с делениями через 1° (см. рис. 1). Точность отсчета с использованием нониуса 4 равна 5'. Поворот шпинделя при этом можно производить рукояткой 11 или непосредственным вращением шпинделя. После каждого поворота шпиндель фиксируют стопором 8. В некоторых делительных головках вместо лимба 3

сделениями устанавливают диск с отверстиями по кругу (24, 30 и 36 отверстий), что позволяет выполнить деление на 2, 3, 4, 5, 6, 8, 10, 12, 15, 18, 24, 30 и 36 частей.

Вэтом случае для осуществления непосредственного деления нужно

спомощью специального рычага, расположенного на противоположной от делительного лимба стороне делительной головки, расцепить червячную передачу. Шпиндель тогда свободно вращается от руки. В торцовой части диска непосредственного деления сделаны 24 (30 или 36) равнорасполо-

6

женных отверстия, в которые входит фиксатор. Если вставлять фиксатор в каждое отверстие, то получим деление на 24 части, если пропускать по одному отверстию, то получим деление на 12 частей и т. д. Формула, которая используется для непосредственного деления:

k=24/Z,

где Z – число частей, на которое необходимо разделить окружность заготовки (число нарезаемых зубьев шестерни); k – число отверстий, отсчитываемое на диске для непосредственного деления при его однократном повороте.

Диск для непосредственного деления имеет также шкалу в градусах угла поворота. При делении на части с использованием этой шкалы производится расчет по формуле

α = 360°/Z,

где Z – число частей; α – угол поворота шпинделя.

Непосредственное деление применяется лишь в тех случаях, когда не требуется большой точности.

3. МЕТОД ПРОСТОГО ДЕЛЕНИЯ

Для осуществления простого деления необходимо делительный лимб 7 (рис. 4) закрепить неподвижно относительно корпуса с помощью специального стопора, расположенного вблизи от его наружной окружности. Сменные зубчатые колеса гитары 8, 9 не устанавливаются. Шпиндель 3 с заготовкой поворачивают вращением рукоятки 6 через включенную червячную передачу 1, 2. После этого рукоятку стопорят фиксатором 4, 5. Делительный лимб служит при этом шкалой для отсчета.

На делительном лимбе головки УДГ Д-160 с каждой стороны имеются по 7 концентрических окружностей с различным числом равнорасположенных отверстий: с одной стороны 16, 19, 23, 39, 33, 39, 49 отверстий, с другой стороны 17, 21, 29, 31, 41, 54 отверстий.

На делительном лимбе остальных делительных головок с каждой стороны имеются по 8 делительных окружностей: с одной стороны 16, 17, 19, 21, 23, 29, 30, 31 отверстий, с другой стороны 33, 37, 39, 41, 43, 47, 49, 54 отверстий. Делительный лимб можно снять и установить нужной стороной к рукоятке 6.

Число оборотов n рукоятки 7, необходимое для поворота заготовки на 1/Z часть оборота, устанавливается по формуле

n=N/Z=40/Z,

7

где N=40 – характеристика делительной головки – число, обратное передаточному отношению червячной пары; Z – число частей, на которое необходимо разделить заготовку.

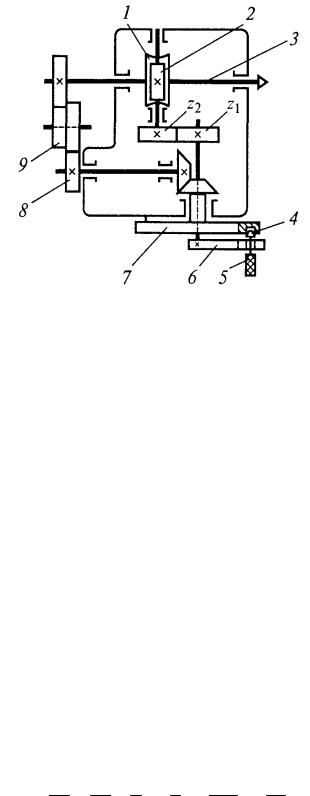

Рис. 4. Схема наладки делительной головки

Дробь N/Z можно представить в виде суммы двух слагаемых:

N/Z = а + m/q,

где а – число целых оборотов рукоятки; m/q – доля оборота рукоятки (q – число отверстий в окружности делительного диска; m – число шагов между отверстиями в выбранной окружности).

Таким образом, деление на 1/Z часть производят поворотом рукоятки на а целых оборотов и дополнительно на величину m/q, отсчитываемую по окружности с числом отверстий q.

Для удобства отсчета при повороте рукоятки на заданную величину используют сектор 9 (см. рис. 1), который разводят на такой угол, чтобы он охватывал количество шагов m между отверстиями на окружности с числом отверстий q.

Пример 1. Требуется разделить заготовку на 5 частей. Определить число оборотов рукоятки.

n=40/Z=40/5=8.

Рукоятку 10 (см. рис. 1) необходимо повернуть на 8 полных оборо-

тов.

Пример 2. Требуется нарезать зубчатое колесо с 30 зубьями. Определить число оборотов рукоятки.

n 40 40 4 11 11 7 1 7 . Z 30 3 3 3 7 21

8

Число 1721показывает, что после фрезерования каждой канавки ру-

коятку необходимо повернуть на один полный оборот и на 7 промежутков между отверстиями по окружности с числом отверстий 21.

9

Деление окружности в градусном выражении

Для деления окружности обрабатываемой детали на угол между осями фрезеруемых канавок необходимо сначала определить число канавок по формуле

Z=360°/α,

где α – угол между осями фрезеруемых канавок. Подставив значение Z в формулу n=40/Z, получим

n 40 .

360 9

Пример 3. Требуется отфрезеровать канавки, расположенные под углом 16°20'. Определить число оборотов рукоятки.

После фрезерования каждой отдельной канавки нужно повернуть рукоятку на один полный оборот и 44 промежутка на окружности делительного лимба с числом отверстий 54.

4. МЕТОД ДИФФЕРЕНЦИАЛЬНОГО ДЕЛЕНИЯ

Ограниченное число делительных окружностей на делительном лимбе не всегда дает возможность осуществлять простое деление. Если не удается подобрать окружность с подходящим числом отверстий способом простого деления, то применяется способ дифференциального деления.

Число оборотов рукоятки делительной головки определяется по фор-

муле

n=N/x=40/x,

где N – характеристика делительной головки, равная 40; х – условное количество делений, близкое к заданному числу делений Z, для которого имеется возможность подобрать делительную окружность на делительном лимбе. Иными словами х – это ближайшее к Z число, удобное для простого метода деления.

Передаточное отношение iсм сменных зубчатых колес гитары 8, 9 (см. рис. 4) определяется по формуле

iсм 40 x z . x

Существует четыре варианта схемы установки сменных зубчатых колес в зависимости от количества сменных колес, устанавливаемых в гитаре и от знака iсм. Разберем эти варианты на конкретных примерах.

Пример 1. Разделить заготовку на Z=67 частей. Принимаем x=70.
