Показателем подвижности бетонной смеси является осадка бетонной смеси, освобожденной от стандартного конуса.

Стандартный конус из листовой стали высотой 300 мм, диаметром в нижнем основании 200 мм и верхнем 100 мм смачивается водой, устанавливается на боек и прижимается к дну его. Бетонную смесь укладывают в конус в три приема слоем по 10 см, при этом каждый слой 25 раз штыкуют стержнем диаметром 12 мм. Затем излишки бетона снимают с верхней горловины конуса. Конус осторожно поднимают вертикально вверх и устанавливают рядом с бетонной смесью.

Измеряют осадку конуса с точностью до 0.5 см (рис. 1)

Если осадка конуса окажется меньше требуемой. Добавляют в смесь определенный процент воды и цемента (5–10 % от первоначального содержания). Бетонную смесь вновь тщательно перемешивают и определяют осадку конуса. Цемент и воду добавляют до тех пор, пока осадка конуса не достигнет требуемого значения.

Если осадка конуса окажется больше требуемой, то это означает перерасход цемента. В бетонную смесь нужно добавлять песок и цемент и повторять эксперимент до достижения необходимой консистенции.

По техническим условиям бетон подразделяется четыре вида:

1) жесткий с осадкой конуса 0, идет на подготовку под полы, фундамен-

ты;

2)малоподвижный с осадкой конуса 1–3 см, идет на изготовление железобетонных конструкций с редко расположенной арматурой;

3)подвижный с осадкой конуса 4–15 см, идет на изготовление железобетонных конструкций среде и сильно насыщенных арматурой, тонкостенных конструкций;

4)литой с осадкой конуса свыше 15 см, идет на изготовление конструкций подводного бетонирования.

12

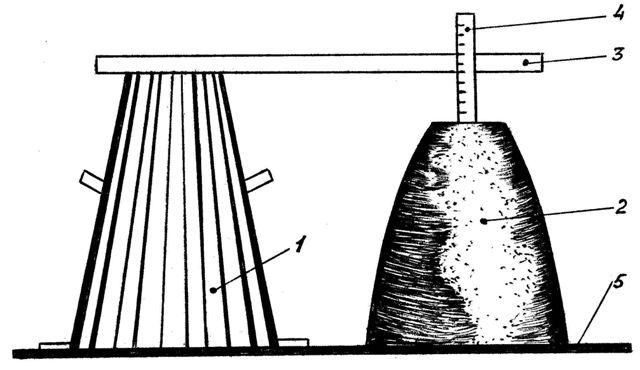

Рис. 1. Измерение осадки бетонной смеси 1 – стандартный конус; 2 – бетонная смесь; 3 – рейка; 4 – линейка; 5 – дно бочка

По окончании эксперимента необходимо классифицировать полученную бетонную смесь по ее подвижности и, в случае необходимости, уточнить производственный состав бетона и расход материалов.

Изготовление опытных образцов Укладку бетонной смеси в формы производят не позднее 45 мин с момен-

та затворения. Требуется изготовить 4 стандартных образца в виде куба с размером ребра 150 мм. Для этого стальные формы смазывают машинным малом и бетонную смесь насыпают в гнезда формы с некоторым избытком. Вибрируют до момента прекращения оседания смеси и появления на поверхности цементного молока. После чего верхнюю поверхность образца заглаживают вровень с краями формы и маркируют.

Образцы хранят в формах. Укрытых влажной тканью не менее одних суток, затем их вынимают из формы и помещают во влажную среду, где они находятся до испытания. Время хранения в общей сложности должно составить 28 суток.

13

Бетоны имеют широкий диапазон свойств в зависимости от производственного назначения. Бетоны разделяют на конструкционные - для изготовления бетонных и железобетонных внутренних и наружных конструкций промышленных и гражданских зданий и инженерных сооружений (колонны, балки, плиты и др.); гидротехнические – для строительства плотин, шлюзов, облицовки каналов и других гидротехнических сооружений; дорожные – для строительства дорожных и аэродромных оснований и покрытий; специальные – для использования при устройстве жароупорных покрытий, кислотоупорных изделий и т.п.

Каждой разновидности бетона присущи свои особенности: гидротехнический должен быть предельно плотным, водонепроницаемым, морозостойким, стойким против коррозии, тогда как бетон для жилищного строительства, тем более ограждающих конструкций (стен, перекрытий), должен быть малотеплопроводным, поддерживать и сохранять хорошую звукоизоляцию, а бетоны дорожные должны быть не только морозостойкими, но и устойчивыми к динамическим воздействиям транспортных нагрузок, к истираемости и износу под колесами автомобилей в сложных климатических условиях.

Требования к бетонам в процессе эксплуатации обуславливает точный расчет и дозировку всех составляющих бетонной смеси при изготовлении.

Контрольные вопросы

1.Классификация бетонов по объемной массе.

2.Классификация бетонов по назначению.

3.Ячеистые бетоны.

4.Специальные бетоны.

5.Область применения бетонов в строительстве.

6.Как определить подвижность бетонной смеси?

7.Классификация бетонов по осадке конуса.

8.Расскажите о ходе выполнения работы.

14

Лабораторная работа № 3

Тема «Испытание сложного строительного раствора» Цель работы: изготовление сложного строительного раствора с заранее

заданными физико-механическими свойствами.

Строительным раствором называют рационально подобранную смесь минерального вяжущего (цемента, извести, гипса и др.), песка и воды. В зависимости от вида используемого вяжущего различаются цементные, известковые, очень редко гипсовые, а наиболее часто сложные растворы. В сложных растворах вяжущим служит обычно цемент. Кроме него вводят либо известковое, либо глиняное тесто, но эти компоненты являются пластификаторами. По назначению строительные растворы подразделяются на растворы для каменной кладки и штукатурные (отделочные) растворы. Качество раствора характеризуется его маркой, морозостойкостью, подвижностью, водоудерживающей способность и удобоукладываемостью.

Методика выполнения работы

При выполнении многих строительных работ требуется применение растворов определенных марок. Чтобы получить раствор нужной марки необходимо знать требуемый состав его. Для наиболее часто употребляющихся в практике растворов невысоких марок (до 25) существуют таблицы их составов. Для растворов марок 25 и выше состав определяется расчетом.

Расчет состава сложного раствора

Сложные строительные растворы при сравнительно небольшом расходе цемента могут обладать высокой маркой, использоваться в помещениях с повышенной влажностью и в конструкциях, подвергающихся увлажнению.

Существует несколько методик расчета состава сложного раствора. В настоящей работе приводится одна из них, наиболее распространенная. По этой методике марка раствора (Rр) зависит от марки цемента (Rц) и расхода его (Ц) в тоннах на 1 м3 песка. Эмпирическая зависимость между этими факторами имеет вид

где k– коэффициент качества песка (для крупного – 1, средней крупности

– 0,8, мелкого – 0,6).

Из формулы 1, зная требуемую марку раствора, имеющуюся марку цемента и крупность песка, определим расход цемента в тоннах на 1 м3 песка.

где ρнп– насыпная масса песка в т/м3.

Добавляемые с ложные строительные растворы известковое или глиняное тесто являются пластификаторами. Пластификаторы придают растворной смеси требуемую технологией производства подвижность и удобоукладываемость, снижают расход цемента. Количество пластификатора (D) в т на 1 м3 песка рекомендуется определять по формуле

и в дальнейшем уточняется экспериментальным путем в зависимости от работ, для которых этот раствор предназначается. Состав строительного сложного раствора по весу определяется

Ц : D : П =1 : ЦD : ЦП

Изготовление сложного раствора

В дальнейшем для определения подвижности потребуется 5 л растворной смеси. Определим расход компонентов для этого количества раствора:
