Для формирования третьей строки сводной таблицы, в этом же окне задайте следующие параметры:
№ динамического загружения – 4;
№ соответствующего статического загружения – 3;
Коэф. преобразования – 0.5.
Щелкните по кнопкам Добавить и – Подтвердить.
Пример 4. Расчет пространственного каркаса здания с фунд. плитой на упру- Сгом основании
Этап 8. Форм рован е таблицы параметров динамических воздействий
мическНаиболее опасным направлением сейсмического воздействия считается на-
правлен е вдоль меньшей стороны здан я. Поскольку размеры здания в плане 9 х 12 м, наибо-
лее опасным сч тается направление X.

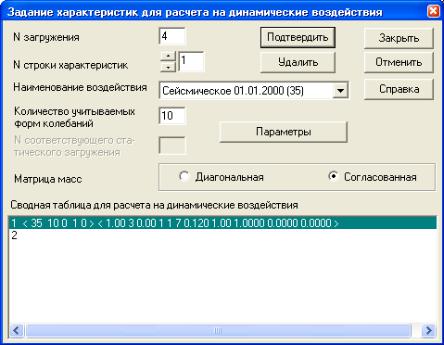

Вызов тебд алоговое окно Задание характеристик для расчета на динавоздейств я (рис.4.23)
с помощью меню Нагрузки Динамика Таблица динамических загру-
жен й (кнопка на панели инструментов).
В этом окне, при включенной радио-кнопке Согласованная (для матрицы
масс), задайте следующие |
Д |
параметры: |
|
№ загружения – 4; |
|
Наименование воздействия – Сейсмическое 01.01.2000 (35); |
|
Количество учитываемыхАформ колебаний – 10. |
|
Затем щелкните по кнопке Параметры. |
|
|
И |
6

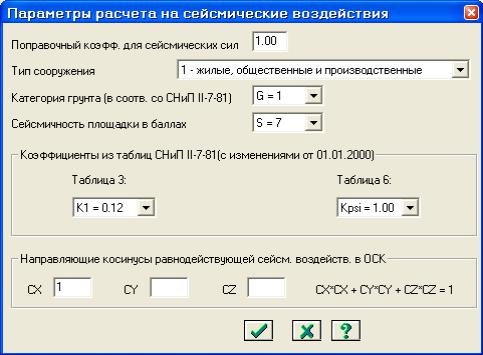

В диалоговом окне Параметры расчета на сейсмические воздействия
(рис.4.24) задайте следующие параметры:
направляющие косинусы равнодействующей сейсмического воздействия в основной системе координат–
CX = 1; |
|
остальные параметры принимаются по умолчанию. |
|
С |
|
Подтвердите ввод данных щелчком по кнопке – Подтвердить. |
|
и |
|
б |
|
А |
|
Д |
|
Этап 9. Статический расчет схемы |
|
Запустите задачу на расчет с помощью меню Режим Выполнить расчет |
|
(кнопка на панели инструментов) |
И |
Вывод форм колебаний конструкции
На панели инструментов Загружения смените номер загружения на 4 и щелкните по кнопке – Применить.
Выведите первую форму колебаний с помощью меню Схема Форма колебаний (кнопка на панели инструментов).
Для вывода второй формы колебаний четвертого загружения на панели инст-
рументов Загружения
смените номер формы колебаний на 2 и щелкните по кнопке – Применить.
Просмотр анимации второй формы колебаний
С помощью пункта меню Вид Пространственная модель (3D-графика)
перейдите в режим пространственной модели.
Для просмотра анимации второй формы колебаний четвертого загружения выполните пункт меню Опции
7
Флаги рисования Показать анимацию колебаний (кнопка на панели инструментов).
В диалоговом окне Колебания (рис.4.26) щелкните по кнопке – Воспроизве-
сти анимацию.
Закройте диалоговое окно Колебания щелчком по кнопке – Закрыть.
С |
|
||
|
|
Контрольные вопросы к лабораторной работе №1 |
|
Нагрузки |
|
||
1) |
|
, действующие на каркас здания. |
|
2) |
Обоснован е коэфф циентов надежности по нагрузкам. |
||
3) |
Т пы конечных элементов, использованные при создании КЭМ простран- |
||
|
б |
||
|
ственного каркаса здания. |
|
|
4) |
Возможные спосо ы создания стропильных ферм в ПК «Лира 9.6». |
||
5) |
Вар анты модел рования стропильных ферм покрытия при узловой на- |
||
|
грузке на ферму. |
|
|
6) |
|
А |
|
Назначение граничных условий 1 рода при моделировании каркаса в соот- |
|||
|
ветствии с конструктивными решениями узлов сопряжения элементов |
||
|
каркаса. |
|
|
7) |
Методика создания различных загружений пространственного каркаса |
||
8) |
здания. |
|
Д |
Расчетные сочетания усилий. Генерация таблицы РСУ. |
|||
9) |
Расчетные сочетания нагрузок. |
||
10) Подбор сечений элементов каркаса с использованием блока «Лира- |
|||
|
СТК» |
|
И |
|
|
|
|
8
Лабораторная работа №2
Расчет конструкции вышки радиосвязи с использованием ПК «Лира 9.6»
|
Цели и задачи: |
|
|
|
|
|
||
С |
|
|
|
|
|
|||
|
|
продемонстрировать процедуру построения расчетной схемы; |
|
|||||
|
показать технику задания ветровых нагрузок на конструкции данного |
|||||||
|
|
типа. |
|
|
|
|
|
|
|
ЗАДАНИЕ 2. Выполн ть расчет башни связи Н=72м. Климатические усло- |
|||||||
вия |
|
|
|
|||||
|
площадки стро тельства башни принять по таблице 2. |
|
||||||
|
Табл ца 2. Исходные данные для проектирования вышки радиосвязи |
|
||||||
|
№ |
неговой |
|
Ветровой |
Тип ме- |
Гололедный |
Расчетная экс- |
сейсмич |
|
вар |
район |
|
район |
стности |
район |
плуатационная |
мич- |
|
|
|
|
|
|
|
температура |
ность |
|
1 |
III |
|
II |
В |
III |
-40 |
- |
|
2 |
III |
|
II |
В |
III |
-40 |
- |
|
3 |
III |
|
I |
|
II |
-41 |
- |
|
4 |
II |
|
I |
|
II |
-41 |
- |
|
|
|
|
|
А |
-43 |
|
|
|
5 |
IV |
|
III |
С |
I |
- |
|
|
|
|
б |
-43 |
|
|||
|
6 |
I |
III С I |
- |
||||
|
7 |
III |
|
II |
В |
III |
-40 |
- |
|
8 |
IV |
|
II |
В |
III |
-40 |
- |
|
|
|
|
|
Д |
|
||
|
9 |
I |
|
I |
|
II |
-41 |
- |
|
10 |
III |
|
I |
|
II |
-41 |
- |
|
Чертежи нижнего блока приведены ниже. |
|
|
|||||
|
|
|
|
|
|
И |
||
9
С |
|
|
|
|
|
||
Тип |
|
|
|
|
|
||
|
Антенное оборудование |
|
|
|
|
|
|
|
Башня Н=72м предназначена для установки следующего антенного |
||||||
|
оборудован я: |
|
|
|
|
|
|
|
Табл ца 1 |
|
|
|
Антенное оборудование |
||
|
оборудо- |
Га ар тные |
Кол |
|
Вес |
Отметка |
|
|
вания |
размеры, м |
-во |
|
ед, кг |
установки, м |
|
|
|
|
|
|
|
|
|
|
Антенна |
2.58х0.16х0.055 |
6 |
|
11 |
72.000 |
|
|
ССПС Allgon |
А |
|
|
|
||
|
7233.08 |
б |
|
|
|
|
|
|
Антенна |
1.302х0.155х0.065 6 |
|
6 |
72.000 |
|
|
|
ССПС Allgon |
|
|
|
|
|
|
|
7187.01 |
|
|
|
|
|
|
|
Антенна РРС |
Ø1.2м |
4 |
|
54 |
67,000 |
|
|
«DX 4» |
|
Д |
|
|
||
|
|
|
|
|
|
|
|
|
Антенна РРС |
Ø0.6м |
4 |
15 |
67,000 |
|
|
|
«DX 4» |
|
|
|
|
|
|
|
Краткое |
описание конструкции опоры |
|
|
|||
|
Башня Н=72м представляет собой четырехгранную пространственную |
||||||
|
|
|
|
И |
|||
решетчатую опору, конструкция которой является усеченной пирамидой с размерами 8.6м х 8.6м в нижнем основании и 1.55м х 1.55м на отм.71.8м.
Башня собирается из семи секций. Стык поясов секций выполняется на болтах, с помощью стыковых накладок.
Пояса и решетка башни запроектированы из стального уголкового равнополочного проката.
Крепления решетки в секциях башни предусмотрены одноили двухболтовыми. Соединения элементов конструкций башни осуществляются на болтах с контргайками. Все соединения выполняются на болтах класса прочности 5.8.
Опирание поясов башни на фундамент осуществляется посредством сварных опорных башмаков.
