Материал: Высотные здания. История. опыт проектирования и строительства. Классификация и типология. Пупавцев Р.Н., Семенова Н.В

некорректным из-за невозможности солнечными лучами нагревать наклонную под 450 поверхность, для этого требовались на тот момент прямые плоскости. Пространство под 450 завершением небоскреба используется для технического оборудования, потому что согласно правилам зонирования жилых помещений на последних этажах подобных зданий невозможно размещение квартир.

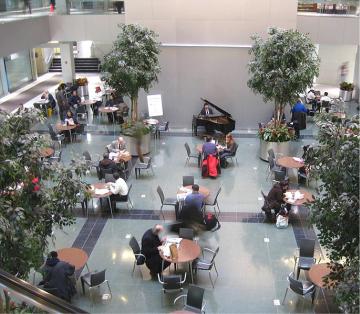

Фото 46. Лобби-плаза (вестибюль) небоскреба Ситигруп-Центр [46]

Материалом, который должен был отражать солнечный свет, тем самым снижая нагрев внутренних помещений и соответственно уменьшая энергетические затраты на работу кондиционерного оборудования, стал полированный алюминий внешних стеновых панелей.

Ещё одна важная особенность выделяет здание Ситигруп-Центр среди сооружений того периода и отличает его от предыдущих – в этом небоскребе впервые в США была применена особая конструктивная система, защищающая здание от ветровой нагрузки. На 59 этаже был размещен резонансный демпфер – бетонный блок массой 400 тонн, находящийся в масляной ванне. Бетонный блок специальными пружинами-амортизаторами удерживается в двух горизонтальных направлениях, демонстрируя настроенную массу демпфера. При отклонении небоскреба под воздействием ветра, бетонный блокдемпфер движется, стабилизирует здание, тем самым снижая ветровые колебания на 50%.

80

«Супернебоскребами» (высотные сооружения выше 300 м) в

США в 1970-х годах стали следующие сооружения:

1.В 1969 году в Чикаго был построен Центр Джона Хэнкока (англ. JHC) – 100-этажный небоскреб (высота со шпилем-антенной 457 м) в форме пустотелой четырехугольной колонны (фото 47). Авторами проекта стала архитектурная Компания SOM (Skidmore,

Owings & Merrill).

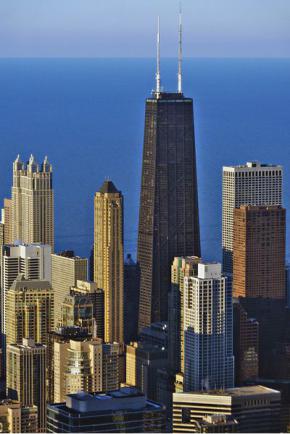

Фото 47. Здание Центра Джона Хэнкока (англ. JHC) [47].

Арх. Компания SOM (Skidmore, Owings & Merrill).

Построено в 1969 году, г. Чикаго, США.

В 1999 году JHC получил Четвертьвековую награду Американского института архитектуры

В этом небоскребе была применена конструктивная система, работающая по принципу трубы. Наружные стены были укреплены специальными диагональными связями, обеспечивающими жесткость усеченной по форме пирамиде башне Центра Джона Хэнкока. Небоскреб развил идею многофункцилнального сооружения. В здании размещены: на 1-5 этажах – магазины, на 6-12 этажах – парковки, на

81

13-43 этажах – офисы, на 44 этаже Центра находится самый высокий в Северной Америке плавательный бассейн, на 45-92 этажах – жилые квартиры, на 93-100 этажах размещены телевизионная станция, ресторан, обзорный этаж, обсерватория и технические помещения.

2. В 1970-1973 годах в Чикаго был построен Уиллис-тауэр

(англ. Willis Tower), до 2009 года – Сирс-тауэр (англ. Sears Tower)

небоскреб высотой 442,1 м (108 этажей) (фото 48).

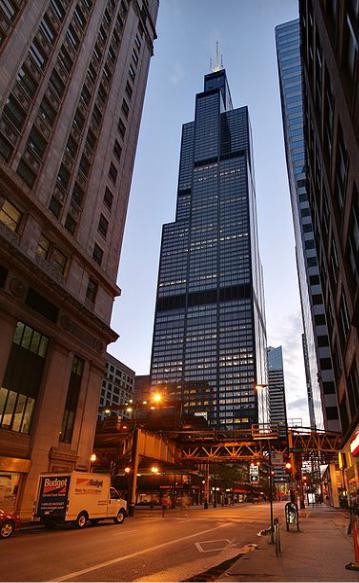

Фото 48. Здание Уиллис-тауэр (англ. Willis Tower),

до 2009 года – Сирс-тауэр (англ. Sears Tower) [48]. Арх. Компания SOM (Skidmore, Owings & Merrill),

гл. арх. Брюс Джон Грэм (англ. Bruce Graham) (1925-2010) и гл. инж. Фазлур Рахман Хан (англ. Fazlur Khan) (1929-1982).

Построено в 1970-1973 годах, г. Чикаго, США

82

Здание было спроектировано Компанией SOM (Skidmore, Owings & Merrill), главным архитектором проекта стал колумбийскоамериканский архитектор Брюс Джон Грэм (англ. Bruce Graham) (1925-2010 гг.) и главным проектировщиком (инженером проекта) американский инженер-строитель Фазлур Рахман Хан (англ. Fazlur Khan) (1929-1982 гг.). Сирс-тауэр имеет конструктивное решение составной трубы – оболочко-диафрагмовая схема (пучок труб).

3. В 1973 году в Нью-Йорке был построен Всемирный торго-

вый центр (ВТЦ, правильное название – Центр международной торговли, англ. World Trade Center), автором проекта которого стал американский архитектор Минору Ямасаки (англ. Minoru Yamasaki) (1912-1986 гг.) и архитектурное бюро Эмери Рот и Сы-

новья (англ. Emery Roth & Sons).

Всемирный торговый центр состоял из семи зданий, доминантами которого были две башни, каждая по 110 этажей – Северная башня (417 м) и Южная башня (415 м).

В комплексе была использована система конструкций с несущим каркасом со специальной коробчатой конструкцией, которая создавала надежную пространственную жесткость. В качестве элемента такой конструкции проектировщиками была выбрана стальная безраскосная многоэтажная многопролетная пространственная рама из сварных коробчатых в сечении стержней. Выбранная конструктивная система работала как труба. Колонны наружных стен, выполненные из стали, несли нагрузку горизонтальных перекрытий, тем самым позволив использовать по максимуму квадратные в плане внутренние пространства. Вертикальные коммуникации башен были размещены в центральных несущих пространствах.

«Супернебоскребы» стали градостроительными доминантами силуэтных линий Нью-Йорка и Чикаго в годы экономического расцвета США в конце 1960-х – начале 1970-х годов. Они стали образцами новейших градостроительных решений, объединяющих высотные сооружения и городское пространство посредством включения в функциональную нагрузку небоскребов транспортных объектов и связей – стоянки-гаражи, подъездные пути и выходы на автобусные маршруты, метро, скоростные и обычные городские магистрали, железнодорожное сообщение.

Эти решения в комплексном проектировании и строительстве возникли из многолетнего опыта изучения и создания многоуровне-

83

вых систем транспортного сообщения в городах США. В 1980-х годах в США в высотном строительстве возникли сооружения, ставшие образцами поиска новых формообразующих решений.

В эпоху постмодерна таким ярким примером стало здание Башни Сони (англ. Sony building) в Нью-Йорке, первоначально носившее название Здание AT&T (высота 197 м, 37 этажей) (фото 49). Оно было построено в Нью-Йорке в 1984 году по проекту архитектора, Лауреата первой Притцкеровской премии Филипа Джонсона (англ. Philip Johnson) (1906-2005 гг.) и архитектором Джоном Берджи (англ. John Berjee) (родился в 1933 году).

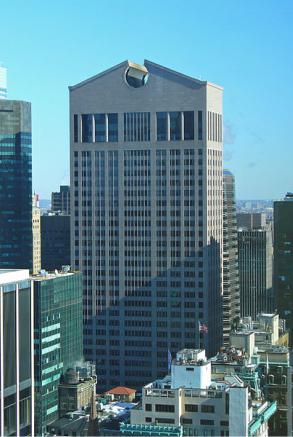

Фото 49. Здание Башни Сони (англ. Sony building), первоначально носившее название Здание AT&T [49].

Арх. Филип Джонсон (англ. Philip Johnson) (1906-2005)

и арх. Джоном Берджи (англ. John Berjee) (род. в 1933 году).

Построено в 1984 году, г. Нью-Йорк, США

Небоскреб, формообразованный по классическим канонам, поделен на три составляющих его объем части – основание, тело, венчание. Восхищение вызывает арка высотой в семь этажей, ставшая
